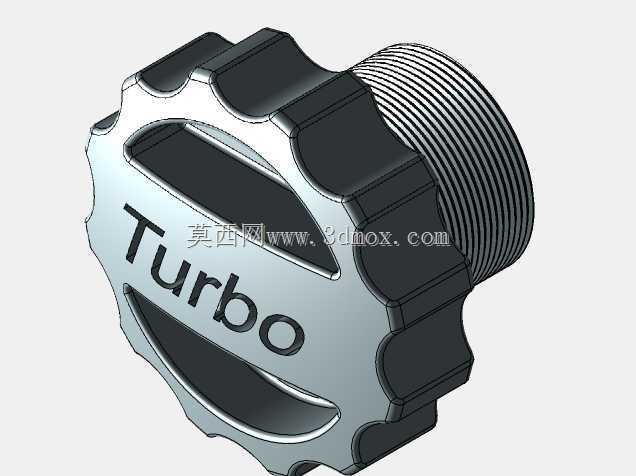

汽车燃油箱带Turbo标识滚花密封盖

　　这款带Turbo标识的滚花密封盖，主要应用在乘用车辆的燃油加注系统中，作为燃油箱加注口的末端密封部件，承担着隔绝燃油挥发、防止外部杂质进入油箱、维持燃油系统内部压力平衡的核心作用，在日常车辆使用场景里，用户每次加注燃油后都需要操作该部件完成加注口的封闭，其结构可靠性直接关系到燃油系统的使用安全与挥发排放控制水平。从实际使用的功能特性来看，该部件外侧设计了多段式凸起滚花结构，这种非全周连续的滚花造型，既能够在用户手动旋拧的时候提供足够的周向摩擦力，避免戴手套或者手上沾有油污、水渍时出现打滑的问题，同时分段式的凸起设计也不会因为滚花棱边过于连续尖锐，在操作时划伤手部皮肤，兼顾了操作便利性与使用安全性。盖体侧面设计有连续的外螺纹结构，

　　能够和燃油加注口的内螺纹实现紧密配合，螺纹段的长度经过匹配设计，既保证旋合后有足够的连接强度，不会因为车辆行驶过程中的振动出现松脱，也不会因为旋合行程过长导致用户操作费力。盖体正面预留了内凹的标识安装区域，Turbo字样采用下沉式结构设计，不会因为长期的旋拧操作、外界摩擦导致标识磨损脱落，同时内凹的结构也不会在盖体表面形成突出的棱角，避免剐蹭。从设计思路层面来看，这款密封盖在建模过程中首先通过旋转特征完成主体基体的构建，确定盖体的整体轮廓、螺纹段的直径与长度、内凹标识区的深度基准，之后通过挤压特征生成外侧的分段滚花凸起结构，每一段滚花的弧度、凸起高度都经过参数化调整，保证周向分布均匀，旋拧时各个方向的受力一致，

　　最后通过图案特征完成正面Turbo标识的成型，所有特征之间的参数关联设置合理，后续如果需要调整盖体直径、滚花数量或者标识内容，只需要修改对应参数即可快速完成模型迭代，不需要重新构建整体特征。在外形尺寸与安装边界方面，该密封盖的外径尺寸匹配主流乘用车辆燃油加注口的通用安装尺寸，螺纹规格符合汽车燃油系统加注口的通用连接标准，滚花凸起的最大外圆直径不会超出加注口外围装饰罩的内圈边界，安装后不会和外围的车身覆盖件、加注口翻盖产生运动干涉，盖体的轴向高度经过控制，旋合到位后盖体端面和加注口端面的贴合度均匀，内置的密封胶圈能够获得均匀的压缩量，保证密封效果不会因为局部压缩量不足出现燃油挥发泄漏，也不会因为压缩量过大导致胶圈过早老化失效。

　　在实际的结构验证过程中，该模型的各个特征之间没有出现几何干涉，螺纹段的牙型角度、螺距参数都符合对应的连接标准，滚花结构的拔模角度设置合理，如果采用注塑工艺进行批量生产，不需要额外设计复杂的侧向抽芯结构，就可以完成零件的脱模，能够有效降低量产时的模具复杂度与生产成本。同时盖体上预留的镂空握持区域，除了能够进一步提升旋拧时的摩擦力，也可以在盖体和加注口之间形成微小的压力平衡通道，避免油箱内部因为燃油消耗形成负压，或者因为温度升高导致内部压力过大，影响燃油系统的正常工作。
