面板安装式Anderson电源连接器固定外壳

　　在低压直流供电系统的设备面板布线场景中，大电流接插件的固定可靠性直接影响供电链路的稳定性，尤其是采用Anderson Powerpole系列接插件的场景，这类接插件本身依靠公母对插的摩擦力保持连接，若没有外部壳体约束，设备运维过程中的线缆拉扯、振动冲击很容易导致接插件松脱，引发供电中断故障。这款薄型安装外壳正是针对这类痛点设计的接插件固定结构，专门适配标准规格的Anderson Powerpole电源接插件，为面板侧的接插件连接点提供刚性支撑与物理防护。

　　从实际应用场景来看，这类外壳多用于工控设备直流供电面板、通讯基站电源分配单元、业余无线电设备供电接口、改装车辆供电面板等需要在设备面板上外露大电流直流供电接口的位置，替代传统的扎带固定、热熔胶粘接等非正规固定方式，让接插件的安装符合工业设备的布线规范，避免接插件根部线缆反复弯折导致的线芯断裂，也能减少外露接插件积灰、意外触碰导致的短路风险。

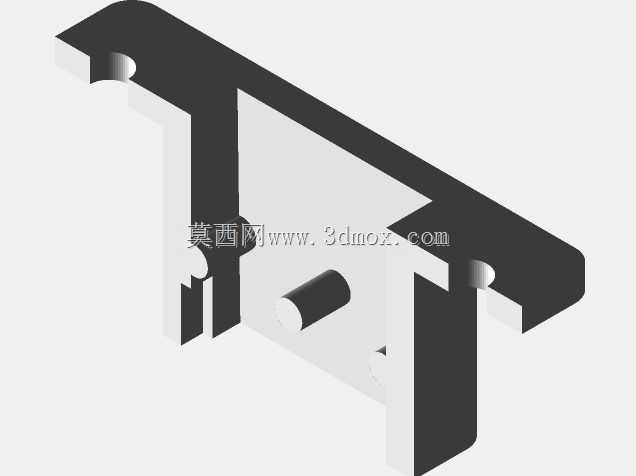

　　结构设计上，这款外壳采用分体式打印的设计思路，将整体结构拆分为两个独立部件，主要是考虑到3D打印工艺的成型限制——如果采用整体式结构，壳体内部的接插件限位槽会形成倒扣结构，打印时需要添加大量支撑，不仅会增加打印耗材的消耗，支撑拆除后还会在壳体内壁留下毛刺，容易刮伤接插件的绝缘外壳，甚至影响接插件的装配精度。拆分后的两个部件结构均为无倒扣的规整形态，打印时无需添加内部支撑，成型后表面质量更好，尺寸精度更容易控制。两个部件打印完成后，先将匹配好的公母接插件按照接线要求压接好线缆，放置到壳体下半部分的定位槽内，确认接插件的插接方向与面板开孔位置对齐后，在两个分体部件的结合面涂抹专用粘接剂，对齐定位卡扣后压合固定，待粘接剂完全固化后，接插件就被完全约束在壳体内部，不会出现轴向窜动或径向偏移。

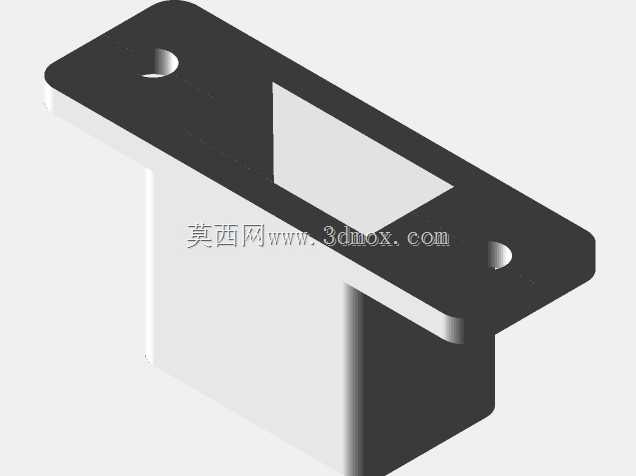

　　安装边界方面，这款外壳为薄型设计，整体突出面板背面的高度控制在极小范围内，适合安装在内部布线空间紧凑的设备面板上，不会与面板后方的其他元器件、布线线束产生干涉。壳体的法兰面板上设计有两个对称的安装孔，适配标准M3规格的盘头螺钉，安装时只需要在设备面板上按照壳体法兰的孔位尺寸加工两个对应的M3安装孔，同时在面板中间开出对应接插件插接端的方形过孔，将组装好接插件的壳体从面板背面贴合到安装位置，从面板正面或者背面拧入两颗M3螺钉即可完成固定，安装过程不需要额外的定制工装，普通运维人员借助常用的十字螺丝刀就能完成装配。壳体正面的开口尺寸与接插件的插接端完全匹配，对接时公头可以顺畅插入壳体内的母座，不会出现卡滞、对位不准的问题，同时壳体的侧壁厚度经过优化，既能够提供足够的结构强度，承受接插件插拔时的侧向力，也不会因为壁厚过大导致整体尺寸臃肿，占用过多面板安装空间。

　　从功能特性来看，这款外壳除了基础的固定作用外，还能实现接插件与设备面板之间的绝缘隔离，避免接插件的金属部分与金属面板直接接触导致的漏电风险，壳体的边缘都做了圆角过渡处理，不会划伤安装人员的手部，也不会磨损接插件的线缆外皮。相比市面上常见的一体式注塑外壳，这种分体式可打印的外壳设计灵活性更高，设计人员可以根据实际使用的接插件极数、面板安装空间的限制，快速调整壳体的尺寸参数，不需要开模就能实现小批量的定制化应用，尤其适合设备原型开发、小批量定制设备的生产场景，能够大幅缩短接插件固定结构的开发周期，降低定制零件的加工成本。在实际建模过程中，设计人员需要重点关注壳体内腔与接插件的配合公差，预留出0.1-0.2mm的装配间隙，既保证接插件能够顺利放入壳体内，也不会因为间隙过大导致接插件在壳体内晃动；同时安装孔的中心距需要严格匹配面板的开孔尺寸，避免出现安装孔位错位导致无法装配的问题，法兰面的平面度也需要控制在合理范围内，保证壳体安装后能够与面板完全贴合，不会出现缝隙导致灰尘、水汽进入设备内部。
