国际空间站简化结构三维数字样件

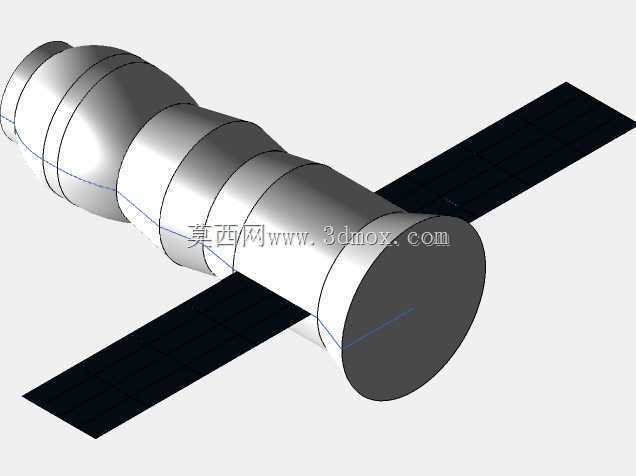

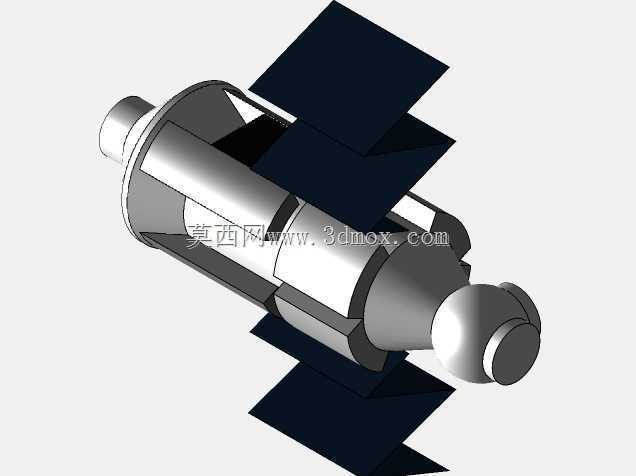

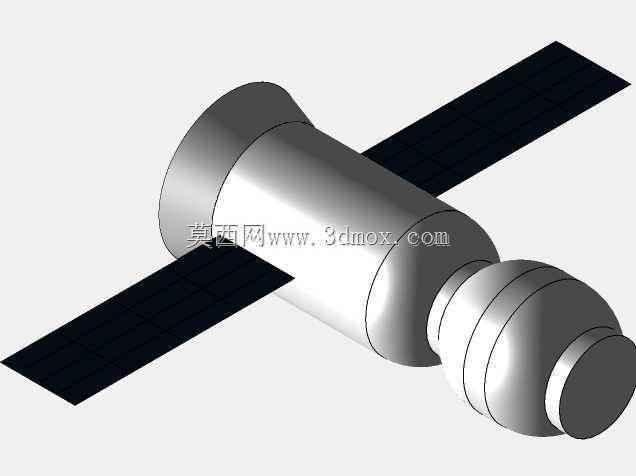

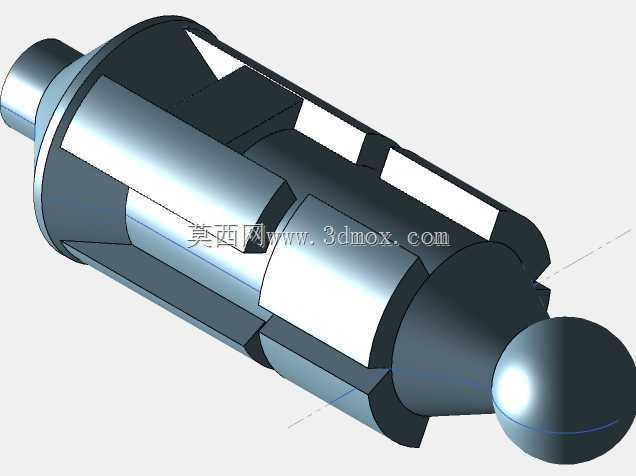

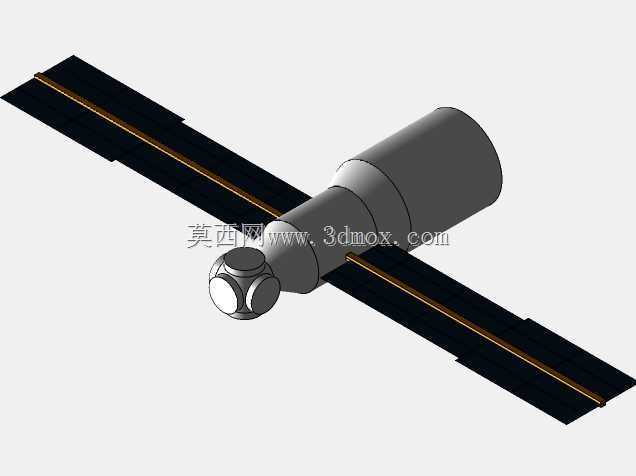

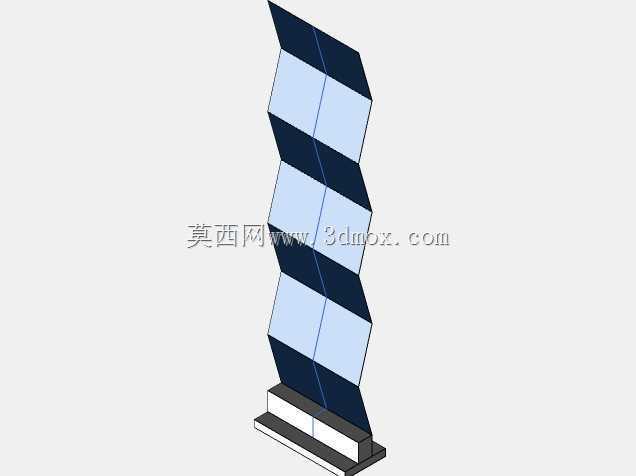

　　在航天工程教学与空间结构方案推演场景中，这类简化的空间站结构数字样件，承担着结构认知、装配逻辑演示、布局方案验证的实际作用，不同于用于生产制造的全参数生产模型，该样件更侧重整体构型的还原，帮助结构设计人员快速梳理大型空间在轨设施的桁架布局逻辑、舱段连接关系、外露设备排布规律。从设计思路来看，建模过程优先保证整体桁架的走向比例准确，主承力桁架段采用等截面简化构型，没有逐一还原每一处连接角片、紧固件的细节，而是通过分段式的桁架段拼接，还原出国际空间站主桁架横向延展的整体形态，桁架上的设备安装点位按照实际布局预留了安装接口，对应太阳能帆板、散热板、实验舱段的连接位置都做了位置标记，方便后续做拓展建模或者布局调整时快速定位。外形尺寸上，

　　模型按照等比例缩放原则还原了空间站的整体展向比例，主桁架横向跨度与各舱段的轴向长度比例严格匹配实际构型，安装边界方面，模型将所有外伸部件的连接基准统一到主桁架的节点坐标系下，每个舱段、帆板的安装面都设置了统一的装配基准面，避免在装配演示时出现基准错位的问题。实际应用中，这类简化模型常被用于航天科普的结构演示、高校航天相关专业的课程设计作业、空间装配流程的模拟推演，不需要加载全细节模型的庞大文件量，就能快速完成整体布局的展示与调整。建模时对桁架上的规则排布安装位做了阵列化处理，既保证了视觉上的排布规律与实际一致，又大幅降低了模型的面数，提升了大装配场景下的运行流畅度；对于各舱段的外形，采用了简化的柱体加端头构型，

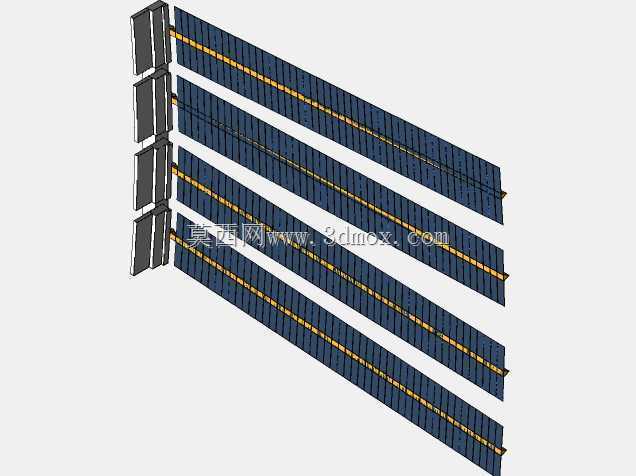

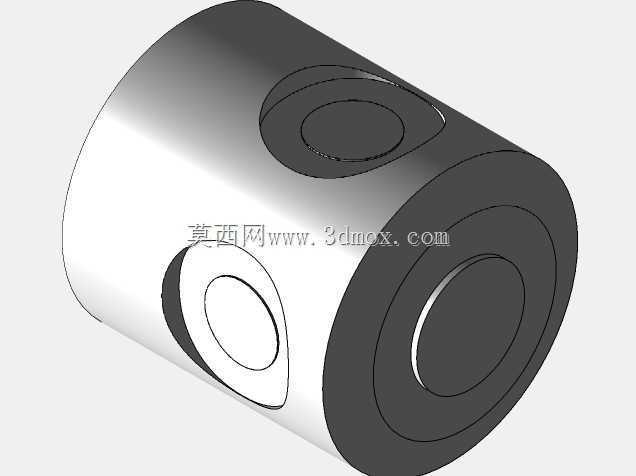

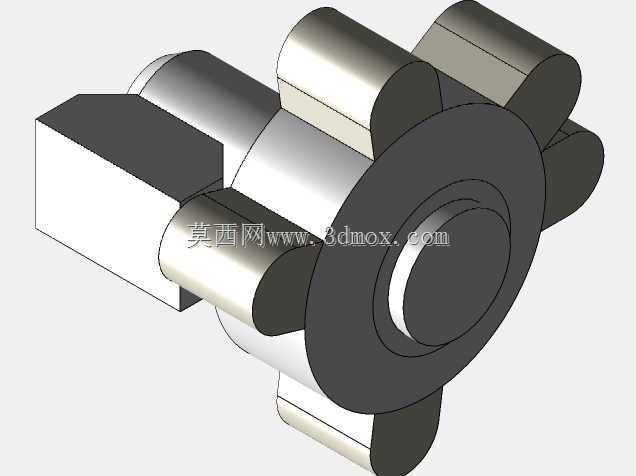

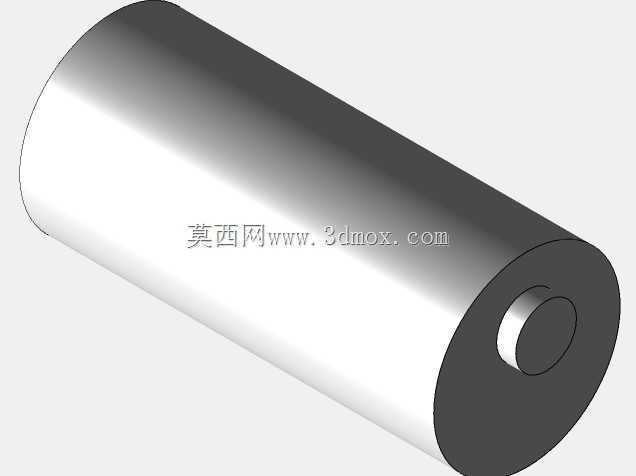

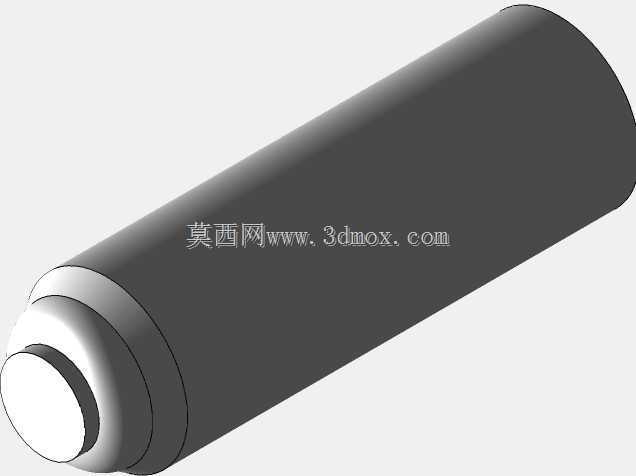

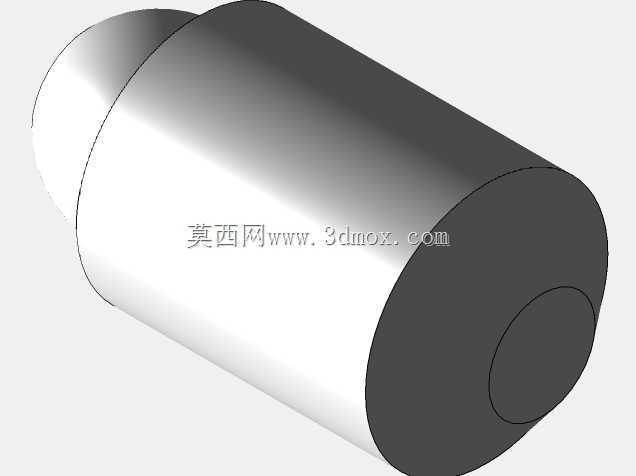

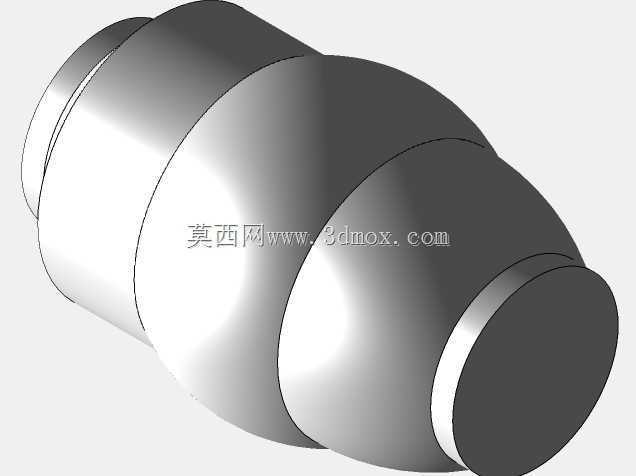

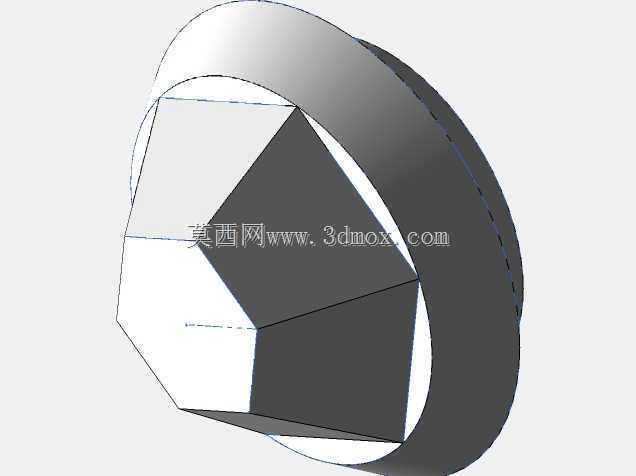

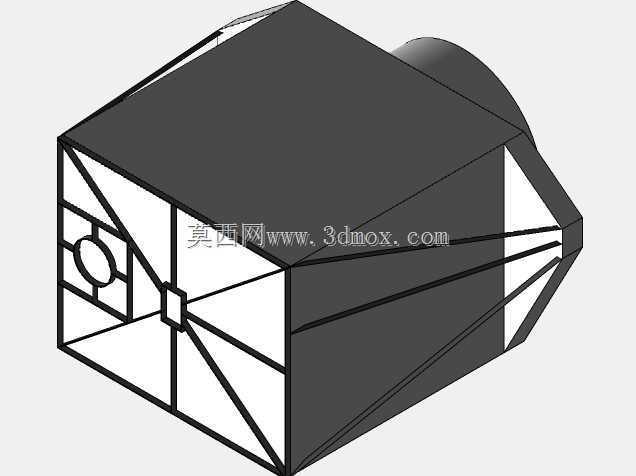

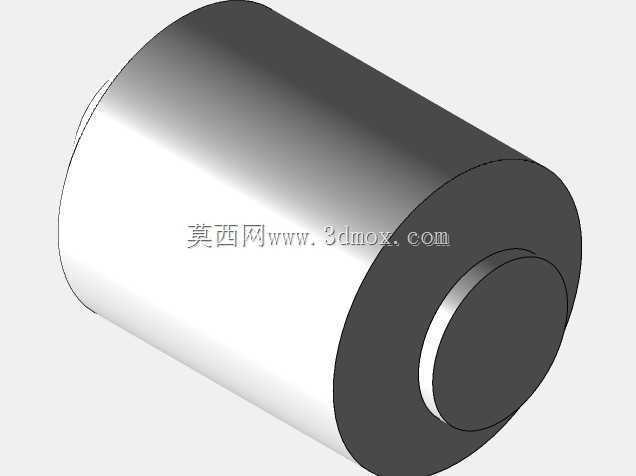

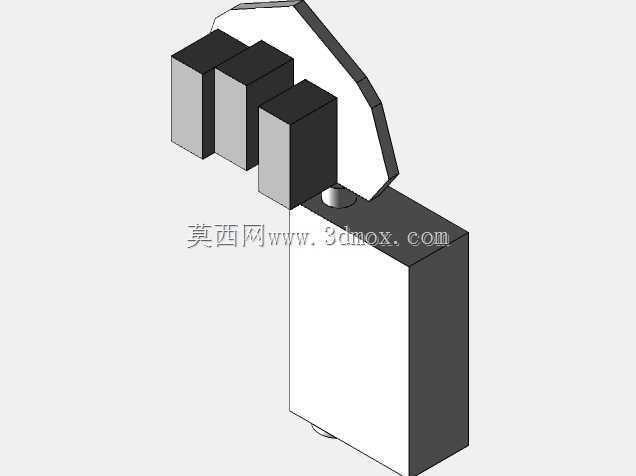

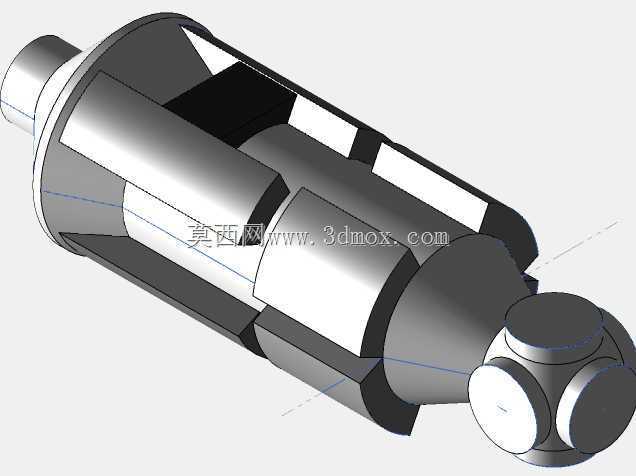

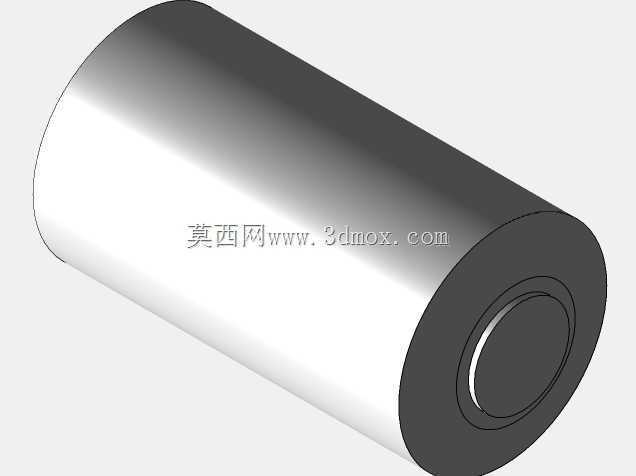

　　重点还原舱段与桁架的连接位置、舱段轴向的朝向，没有对舱段表面的细节设备做过多刻画，保证整体视觉比例协调的同时，将模型重心放在结构连接关系的表达上。在做空间设备布局模拟时，该模型可以作为基础底模，在对应的预留安装位上添加不同的载荷设备模型，验证新增设备与现有结构的干涉情况，也可以通过调整桁架段的长度，模拟不同构型空间站的布局方案，为早期方案论证提供快速的可视化支撑。不同于高精度的飞控仿真模型，该结构样件更偏向工程认知与方案快速迭代，所有的结构分段都保留了可编辑的参数接口，设计人员可以根据不同的演示需求，调整某一段桁架的长度、某一个舱段的安装角度，快速生成不同方案的三维构型，不需要从零开始搭建整体框架。

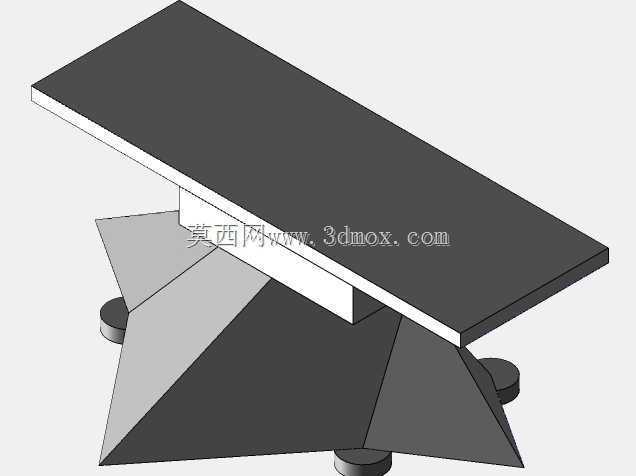

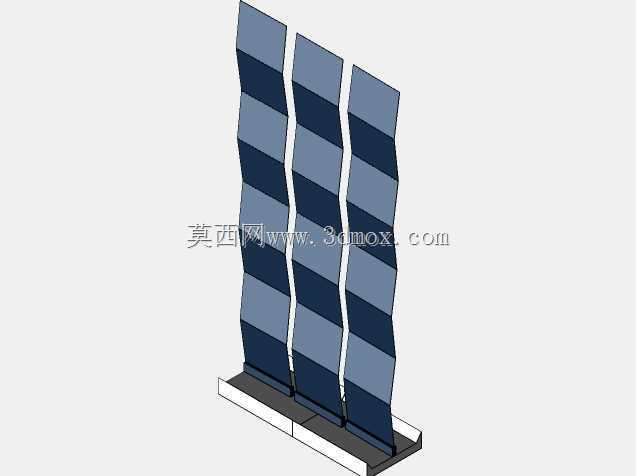

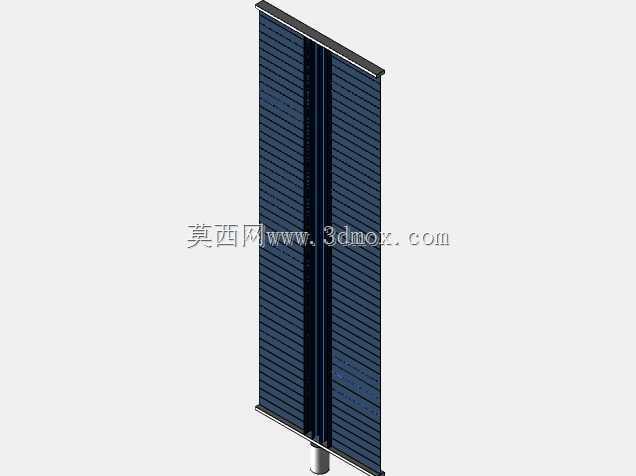

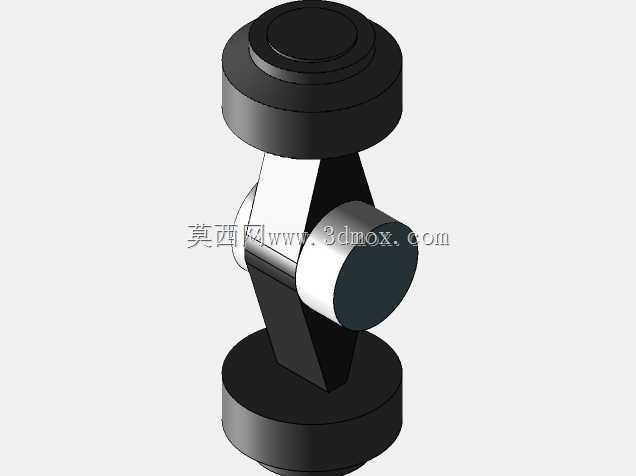

　　桁架部分的建模采用了骨架线驱动的方式，先绘制整体的桁架走向骨架曲线，再在骨架节点上生成对应的桁架构件，这种建模方式可以保证后续调整骨架曲线时，所有的桁架构件都能跟随更新，大幅提升方案调整的效率；各舱段与桁架的连接部位，都设置了简化的连接支架结构，还原实际连接中的载荷传递路径，让结构演示更符合工程实际逻辑，不会出现舱段直接悬浮在桁架旁的失真情况。在教学场景中，学员可以通过拆解该模型，逐一识别主桁架段、实验舱段、太阳能帆板、散热系统的安装位置，理解大型空间设施模块化装配的设计思路，即所有功能段都通过统一的接口连接到主桁架上，实现在轨组装的功能拓展；对于三维建模从业者来说，这类大型装配体的简化建模思路，也可以迁移到其他大型桁架类设备的建模工作中，通过骨架驱动、分段建模、细节简化的方式，在保证整体构型准确的前提下，控制模型的数据量，提升模型在不同场景下的可用性。
