双法兰式空心轴传动连接部件结构

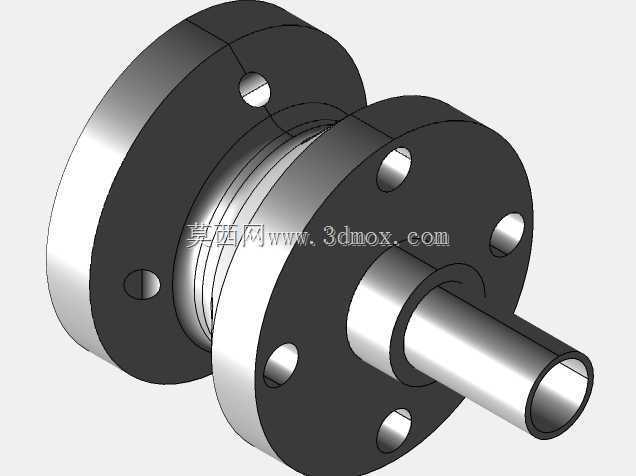

　　该连接部件主要应用于需要实现同轴动力传递、同时对安装同轴度有较高要求的传动链路中，常见于精密传动设备、小型动力输出单元、流体介质导通与动力传输复合的工位场景，可同时承担扭矩传递与介质通路的功能，避免额外设置管路转接结构带来的空间占用与泄漏风险。从结构设计来看，部件采用双侧法兰盘加中间空心轴的整体布局，两端法兰盘均沿圆周方向均匀分布安装通孔，用于穿设螺栓实现与相邻部件的刚性连接，安装孔的位置度公差在建模阶段做了严格约束，可保证装配后两端对接面的平行度偏差控制在机械传动允许的范围内，避免因安装偏斜导致轴系运转时出现附加径向载荷，缩短配套轴承的使用寿命。中间的空心轴段做了阶梯式变径设计，靠近法兰的位置轴径更大，可提升轴根部位的抗弯强度，

　　应对传动过程中可能出现的偏载力矩，向外延伸的轴段外径收窄，既可以降低整体重量，也能适配配套的密封件、支撑轴承的标准安装尺寸，空心的内孔设计一方面可以减轻部件整体自重，降低传动系统的转动惯量，提升启停阶段的响应速度，另一方面可作为压缩空气、润滑脂或者冷却介质的输送通道，在需要给末端执行器输送介质的场景下无需额外布设软管，简化设备外围管路布局。设计过程中优先考虑了安装边界的适配性，两端法兰的外径尺寸保持一致，可适配同规格的对接法兰，无需针对两端分别设计转接结构，法兰盘的厚度经过受力校核，在满足螺栓预紧力下的结构强度要求的同时，尽可能压缩轴向尺寸，减少整个传动单元的轴向安装空间占用，适配结构紧凑的设备内部安装场景。

　　法兰盘与轴体的连接位置做了圆角过渡处理，避免应力集中导致的部件疲劳损坏，在建模阶段对该位置做了应力仿真验证，确保在额定扭矩载荷下，过渡位置的应力值处于材料许用应力范围内。安装孔采用沉孔设计，螺栓装配后头部不会突出法兰端面，保证法兰对接面可以完全贴合，不会出现间隙导致连接刚性下降，同时也避免螺栓头与周边相邻部件发生运动干涉。该部件的外形回转中心完全重合，所有回转面的同轴度公差按照传动件的通用精度等级设置，可保证高速运转时的动平衡性能，降低运转过程中的振动与噪音。在实际选型应用中，可根据传递扭矩的大小调整法兰盘的安装孔数量、轴壁厚度以及法兰外径尺寸，当前结构的尺寸参数适配中小扭矩的传动场景，若应用于大扭矩工况，可适当增加法兰厚度、

　　加大安装螺栓的规格，同时提升轴段的直径来提升抗扭强度。空心轴的内孔直径可根据需要输送的介质流量做对应调整，在不需要输送介质的纯传动场景下，也可将内孔做小甚至改为实心轴，进一步提升轴体的抗扭刚度。整个部件的结构没有复杂的异形曲面，加工工艺性较好，法兰端面可采用车削加工一次装夹完成，保证端面与轴线的垂直度，安装孔可采用钻模配合钻床加工，保证孔位的位置精度，适合批量加工生产，加工完成后仅需对飞边毛刺做简单处理即可投入装配，不需要额外的复杂表面处理工序，可有效控制生产制造成本。在装配环节，可先将支撑轴承、密封件预装在伸出的轴段上，再通过两端法兰的螺栓将整个部件固定在设备的安装基座与动力输出端之间，装配过程中可通过塞尺检测法兰对接面的间隙，调整螺栓的预紧顺序保证各点受力均匀，避免出现偏载。日常维护过程中，可通过空心内孔直接加注润滑脂给轴端的支撑轴承补充润滑，不需要拆解整个连接结构，降低维护工作量。
