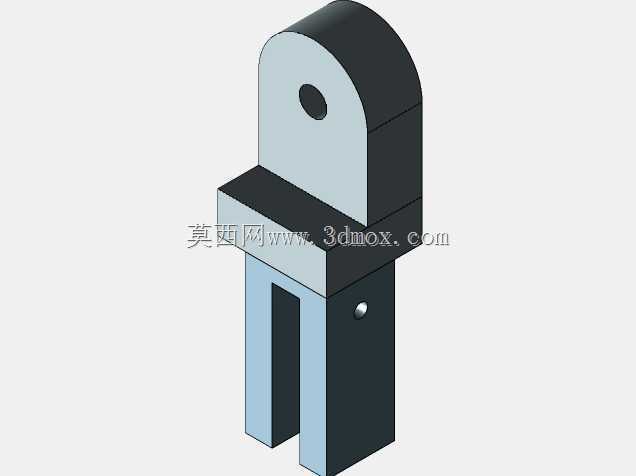

叉型铰接连接支座结构练习建模

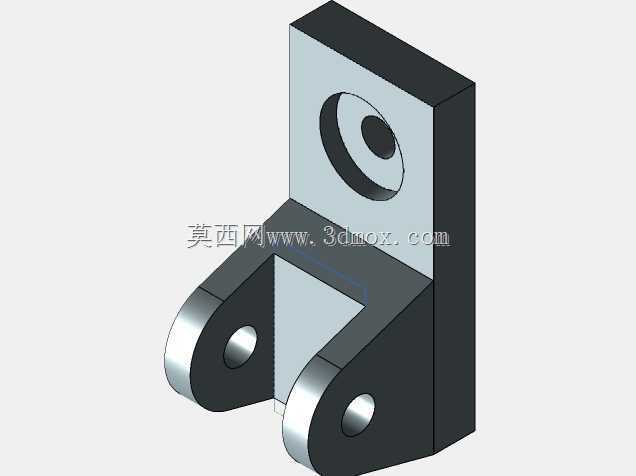

　　这类叉型铰接支座在工业设备的铰接传动链路里应用十分广泛，不管是轻载的自动化生产线连杆机构、工装夹具的翻转定位单元，还是中小型输送设备的活动支撑端，都能见到同结构原理的零件身影。它的核心作用是作为两个相对摆动构件的连接载体，通过销轴穿装实现构件间的定轴转动自由度约束，同时承担径向载荷与小幅轴向窜动的限位作用，避免铰接部位出现应力集中导致的结构失效。从结构设计逻辑来看，这个零件采用分体式功能段划分的思路，上部的单耳板段做了半圆头过渡处理，没有采用直角棱边结构，一方面是消除加工过程中的应力集中点，提升零件在交变载荷下的疲劳寿命，另一方面半圆头的轮廓能让铰接转动时耳板不会和配对的双耳构件发生运动干涉，保证转动副的全角度活动范围。

　　耳板中心的销轴孔采用基孔制公差设计，装配时和销轴采用间隙配合，既能保证销轴顺利穿装，又能控制配合间隙避免转动过程中出现过大的旷量，减少铰接部位的冲击磨损。中间的方形凸台段是整个零件的定位基准面，上下两个平行平面经过铣削加工保证平面度与平行度，装配时这个凸台的下平面会贴合安装基座的表面，承担轴向的压紧定位作用，凸台的侧边可以作为安装时的对位基准，方便工人快速找正零件的安装方位，减少装配调整的时间。下部的叉型开口段是和被支撑构件对接的部位，开口的槽宽尺寸严格匹配配对构件的连接端厚度，槽的两个内侧壁保持平行，保证配对构件插入后不会出现偏斜，侧壁上的销孔和上部耳板的销孔保持同轴度设计要求，避免穿装销轴时出现别卡的问题。从安装边界来看，

　　这个零件的整体外轮廓没有多余的外伸结构，上部耳板的外径尺寸控制在铰接转动的最小包络范围内，不会占用过多的设备安装空间，下部叉型段的外侧平面可以根据安装需求加装锁紧螺钉，实现销轴的轴向固定，防止设备运行过程中销轴窜出脱落。建模过程中需要重点关注几个形位公差的对应关系：上部耳板销孔与下部叉型销孔的同轴度、中间凸台上下平面的平行度、叉型槽内侧壁与凸台基准面的垂直度，这些参数直接影响零件装配后的运动顺畅度，如果公差控制不当，很容易出现铰接转动卡滞、载荷分布不均导致局部磨损过快的问题。在实际选型应用时，这类支座的尺寸参数需要根据承载的径向力大小、铰接摆动的角度范围、安装空间的限制来做对应调整，比如重载场景下可以适当加大耳板的厚度、

　　提升销孔的配合精度，轻载快装场景下可以在凸台部位加装定位销孔实现免调整快速装配。零件的棱边全部做了小倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少零件搬运过程中的磕碰损伤，提升零件的外观一致性。这类铰接结构看似简单，实则是机械传动系统里最基础也最关键的连接单元，很多设备运行故障都源于铰接部位的设计缺陷或者加工公差不达标，建模时对每个功能段的尺寸匹配、结构过渡做精细化处理，能为后续的加工、装配、运维环节减少很多不必要的问题。
