方形截面马赫数2收敛发散喷嘴结构设计

　　在流体力学试验与特种喷射应用场景中，拉瓦尔结构的喷嘴是实现超音速射流的核心功能部件，这款方形出口截面的马赫数2喷嘴，正是针对自由射流研究、特种介质喷射等工况开发的专用流体元件。不同于常规圆形截面喷嘴的轴对称射流特性，方形截面的出口设计能够在射流初始段形成规则的矩形冲击边界，在需要平面射流覆盖、特定截面流场观测的试验场景中，能够减少圆形射流的径向扩散干扰，更方便通过PIV等流场观测设备捕捉截面流场的激波结构、速度梯度分布特征，适配沉降室环境下的自由射流试验台安装需求。

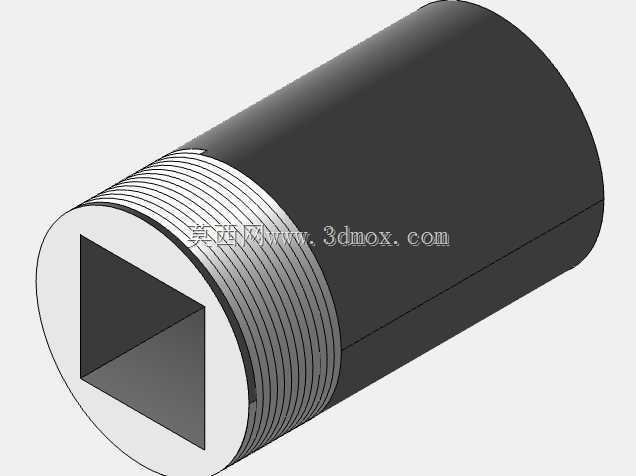

　　从结构设计逻辑来看，这款喷嘴采用了典型的收敛-扩张流道构型，入口段设置标准外螺纹结构作为安装接口，螺纹侧直接对接高压来流管路，无需额外定制转接法兰即可完成与常规压力管路的快速装配，安装时仅需保证螺纹旋合深度满足承压密封要求即可，适配常规的管螺纹密封工艺，现场安装调试的便捷性较高。流道部分从入口段开始先做平滑收敛过渡，将亚音速来流逐步加速至音速状态，到达喉部位置后流道按照马赫数2的设计工况做渐扩处理，通过精准控制扩张段的型面曲线与扩张角，避免流道内出现气流分离、激波串提前生成的问题，保证出口截面的气流能够均匀达到2马赫的设计流速，流道内壁的粗糙度控制要求较高，需减少壁面摩擦对气流能量的损耗，保证出口射流的总压恢复系数满足试验要求。

　　承压性能方面，不同加工材质对应的额定工作压力存在明确区分，采用非金属3D打印工艺制作的样件，受材料层间结合强度限制，额定工作压力限定在5巴以内，仅适合低压空气介质的原理验证、流场初步观测试验，避免高压下出现结构开裂、密封失效的风险；采用铝或黄铜材质通过金属切削工艺加工的喷嘴，整体结构强度与密封性能大幅提升，额定工作压力可达15巴，能够满足高压空气、惰性气体等介质的长时间超音速射流试验需求，金属材质的内壁抛光难度更低，更容易实现流道的低粗糙度要求，减少壁面边界层对核心流场的干扰。

　　安装边界上，喷嘴整体为回转体外轮廓，除入口螺纹段外的主体外壁为光滑圆柱面，可直接卡装在试验台的安装支架上，径向定位精度容易保证，出口端面与安装定位面的平行度需控制在合理范围内，避免出口射流方向出现偏斜，影响试验段的流场品质。方形出口的棱边做了微小倒角处理，避免加工与安装过程中出现棱边磕碰损伤，破坏出口截面的型面精度，进而导致出口射流出现不对称的涡流结构。在实际使用过程中，这款喷嘴可直接安装在沉降室的进气端，高压气体从螺纹入口进入后，经过收敛段的加速、喉部的音速过渡、扩张段的超音速膨胀，最终从方形出口喷出形成稳定的2马赫自由射流，可用于超音速射流的流场结构观测、射流冲击特性研究、特种喷射工艺验证等场景，方形出口的射流在冲击平面靶材时能够形成规则的方形作用区域，相比圆形射流更方便划定试验观测区域，减少边缘无效流场对测试数据的干扰。

　　设计过程中需要重点校核扩张段的型面参数，根据设计马赫数、来流总压、工作介质的比热比等参数，精准计算喉部面积与出口面积的比值，同时控制扩张段的长度，避免扩张角过大导致气流与壁面分离，也防止扩张段过长造成不必要的摩擦损失。入口螺纹的规格选用常规通用管螺纹，保证与现有试验管路的兼容性，无需额外加工转接件，降低试验台的改造成本。外壁的光滑圆柱面设计也方便加装压力、温度测量传感器，可实时监测喷嘴外壁的工作状态，间接判断内部流场的工作是否正常，避免出现堵塞、压力异常升高的问题。
