NASA标识卡通越野探测小车外观结构

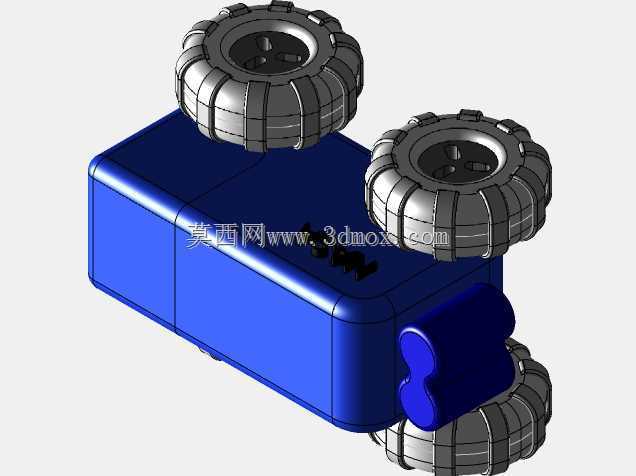

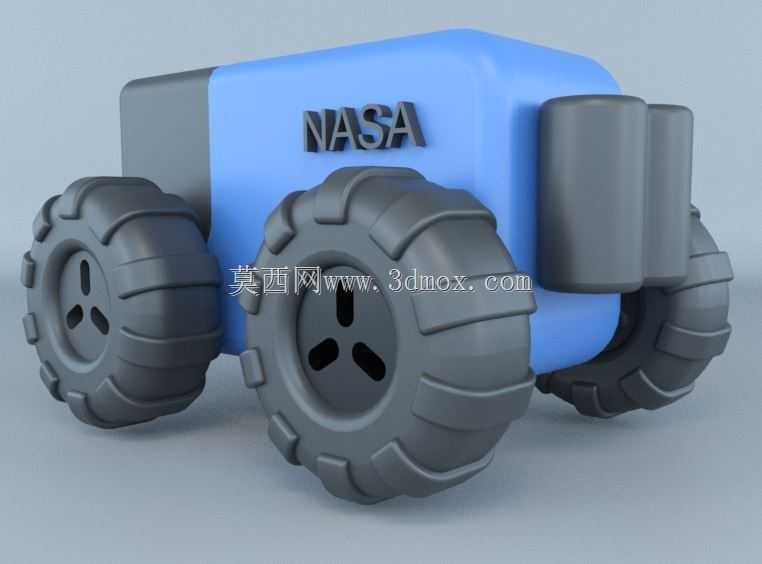

　　这款轮式载具的设计最初面向科普展示场景与桌面文创摆件开发，整体采用大圆角块面化的造型语言，弱化传统机械结构的尖锐棱角，适配3D打印快速成型与小批量注塑生产的工艺要求。主体舱段采用方正的圆角箱体结构，侧面预留标识安装平面，可直接粘贴或印刷品牌标识，舱体内部预留了足够的空腔空间，可容纳小型控制电路板、纽扣电池组与微型驱动电机，无需额外做结构避让。行走系统采用大尺寸深胎纹橡胶轮设计，胎面的块状凸起纹路经过接地比压核算，在平整桌面、短绒地毯、轻微起伏的沙盘地形上都能获得足够的抓地力，不会出现打滑空转的情况；轮毂采用三瓣式镂空结构，在保证轮体结构强度的前提下尽可能降低转动惯量，同时减少打印或注塑过程中的材料用量，

　　轮轴与舱体的连接位置采用嵌入式轴承安装位，可直接压入标准微型轴承，降低转动过程中的摩擦阻力。车尾位置的两个圆柱形凸起结构，既可以作为仿真的动力舱装饰件，也可以改装为功能拓展接口，外接传感器模块或者小型功能组件。整体结构的安装边界控制十分紧凑，所有外凸部件都没有超出轮体的外侧轮廓，放置在桌面时不会因为剐蹭周边物件导致侧翻，底部离地间隙经过反复调整，既保证了通过小高度障碍物的能力，也不会因为重心过高导致行驶过程中失稳。在结构设计阶段，所有的装配面都预留了0.2mm的公差间隙，适配FDM3D打印的成型精度，打印完成后无需额外打磨即可直接完成拼接，轮轴位置的公差经过优化，既不会出现轴孔过紧导致轮体卡滞，也不会因为间隙过大出现轮体晃动的问题。

　　舱体的上下壳采用卡扣式连接结构，无需额外使用螺丝固定，方便后期拆解更换内部的电子元件，卡扣的位置均匀分布在舱体四周边缘，扣合后上下壳的拼缝均匀，不会出现局部翘边的情况。胎纹的深度控制在3mm，既保证了足够的视觉层次感，也不会因为胎纹过深导致打印过程中出现支撑难以去除的问题，轮体与轮毂采用一体化设计，减少装配环节的零件数量，降低整体的装配难度。这款结构除了作为文创摆件使用外，也可作为青少年机器人教育的基础载具平台，预留的内部空腔与拓展接口可以支持加装循迹模块、红外避障传感器等常用教学组件，大尺寸轮体的设计也方便学生观察轮系传动的工作过程，块面化的外壳也方便学生自行进行涂装改造，制作个性化的载具作品。在结构强度校核阶段，

　　针对轮轴连接位置、卡扣受力位置都做了加厚处理，即使从1米高度跌落至硬质地面，也不会出现结构断裂的情况，外壳的壁厚统一设置为2mm，兼顾结构强度与材料成本，所有的转角位置都做了R2以上的圆角处理，避免应力集中导致的结构开裂问题。
