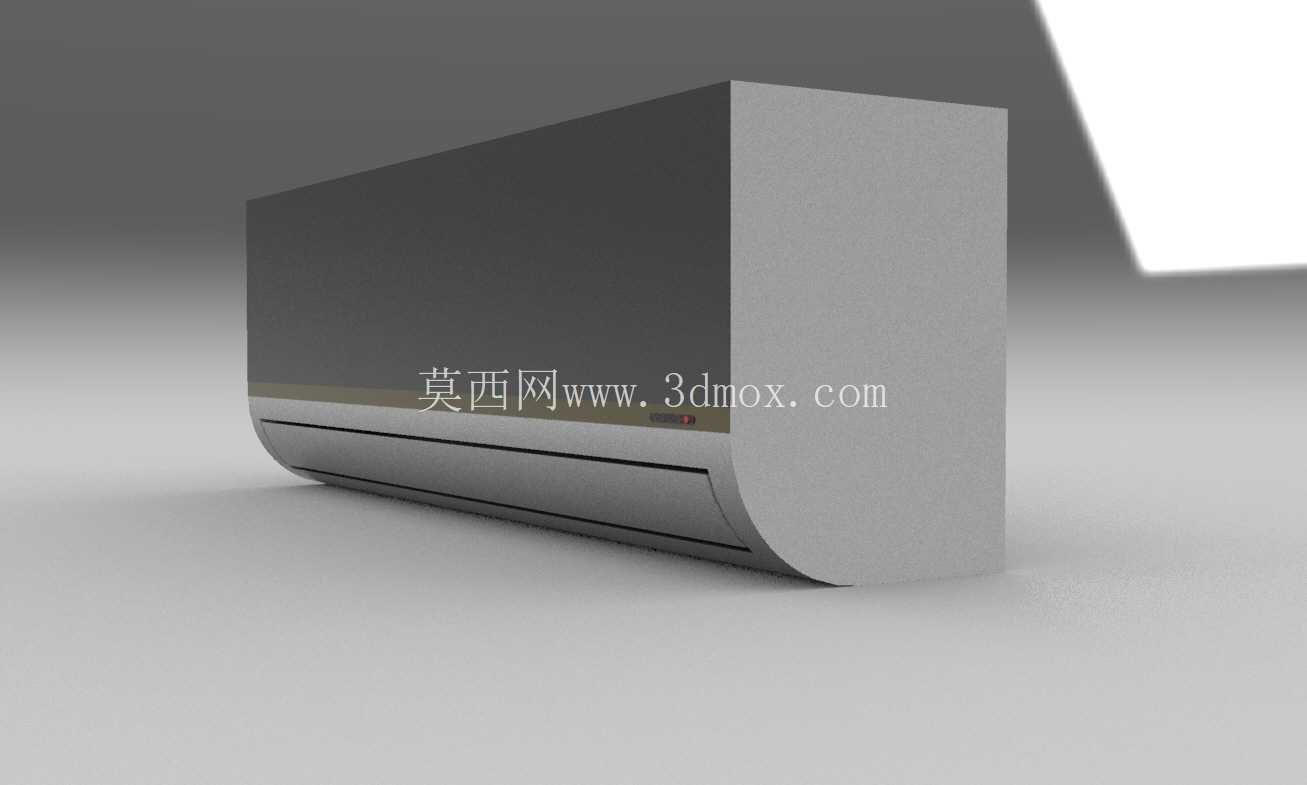

壁挂式分体空调室内机外观结构设计

　　本次呈现的壁挂式空调室内机结构，核心面向民用住宅、小型办公空间的空气温湿度调节场景，这类设备是当前分户式暖通系统中普及率最高的末端产品，安装位置通常锁定在室内临窗侧的墙体上部，避开人员活动的头部碰撞区域，同时要保证送风气流能够覆盖主要活动区域，避免直吹人体造成不适。从结构设计逻辑来看，这款室内机采用了大圆弧过渡的侧边造型，区别于传统直角棱边的老旧机型，一方面弱化了设备的工业感，能够适配多数简约、现代的室内装修风格，另一方面圆弧曲面的进风侧导流设计，能够降低气流经过壳体边缘时产生的涡流噪音，提升运行时的静音表现。

　　设备的整体厚度控制在适配常规墙面安装的范围内，背部预留的挂装卡扣间距符合通用壁挂支架的安装孔位标准，安装时不需要额外定制支架，直接匹配市面主流的空调挂板即可完成固定，底部的凝露接水盘预留了标准的冷凝水管接口，能够适配通用规格的排水管路，安装时可以根据现场管路走向选择左侧或者右侧引出管线，不需要额外对壳体进行裁切改造。从功能分区来看，壳体上部为进风格栅区域，对应内部的换热翅片组件，室内空气经过滤网过滤后进入换热区完成热量交换，下部为横向长条送风摆叶区域，摆叶的转动角度覆盖上下0到90度的调节范围，配合内部的左右导风叶片，能够实现多方向的送风覆盖，避免室内出现温度死角。

　　壳体的分模线设置在侧面圆弧的切线位置，装配后不会出现明显的拼接缝隙，既能够避免灰尘从拼接缝隙进入设备内部，也能保证外观的整体性，前面板采用卡扣式固定结构，不需要额外的固定螺丝，日常拆卸清洗滤网时只需要掀开前面板即可操作，不需要专业工具，降低了用户日常维护的门槛。在结构强度设计上，壳体背部的挂装受力区域做了局部加厚处理，内部设置了纵横交错的加强筋，能够承受整机内部换热器、风机组件的整体重量，长期挂装不会出现壳体变形、下垂的问题，底部的接水盘采用一体化倾斜设计，冷凝水能够顺着倾斜面自然流向排水口，不会出现局部积水滋生细菌、或者溢水漏到墙面的问题。

　　从实际应用的适配性来看，这款室内机的外观尺寸适配1匹到1.5匹的制冷量规格，对应的适用面积覆盖10到22平米的常规空间，既可以用于家庭卧室、书房的安装，也可以用于小型办公室、临街商铺的独立空间温控需求。设计过程中充分考虑了安装边界的适配性，设备顶部距离天花板预留的安装间隙不小于15厘米即可保证进风通畅，左右两侧距离墙面预留5厘米以上的间隙就能够满足管线连接和检修的操作空间，不会对现场安装条件提出过于苛刻的要求。送风风道的设计采用了渐扩式流道，风机吹出的气流经过风道导流后风速均匀降低，送出的气流柔和不生硬，同时风道内壁做了微弧面处理，能够降低气流高速流动时产生的风噪，在低档位运行时的噪音水平能够满足卧室夜间休息的静音要求。壳体表面采用哑光磨砂的表面处理工艺，不容易残留指纹和灰尘，日常清洁只需要用软布擦拭即可，不会因为长期使用出现表面发黄、光泽不均的问题。设备的显示区域设置在前面板下部的隐藏位置，开机时才会显示温度和运行状态，关机状态下显示区域完全隐藏，不会因为常亮的指示灯影响夜间休息，也能保持外观的整体性。
