塞斯纳飞行器水平尾翼稳定结构设计

　　该构件作为固定翼轻型飞行器的水平安定面组件，核心承担飞行过程中纵向姿态稳定的功能，在飞行器巡航、爬升、下降等不同飞行阶段，通过自身翼型结构平衡机身俯仰力矩，抵消气流扰动带来的姿态偏移，保障飞行过程中纵向操纵的基准稳定性，是轻型通用航空器尾翼组的核心受力构件之一。

　　从实际应用场景来看，这类水平稳定结构适配单发活塞式轻型通用飞机，这类机型多用于飞行培训、短途通勤、低空农林作业、航空测绘等场景，作业环境常面临低空紊流、侧风干扰等复杂气流条件，对安定面的结构刚度、气动外形精度有较高要求，既要保证足够的结构强度承受气动载荷，也要控制整体重量避免增加不必要的机身负载，平衡结构性能与整机重量控制的矛盾。

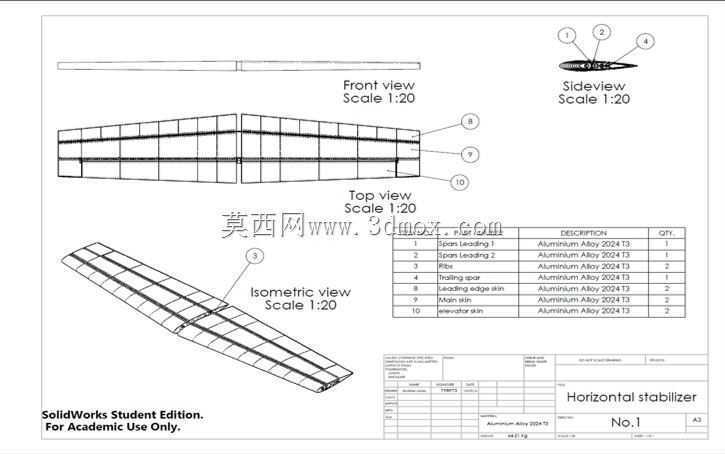

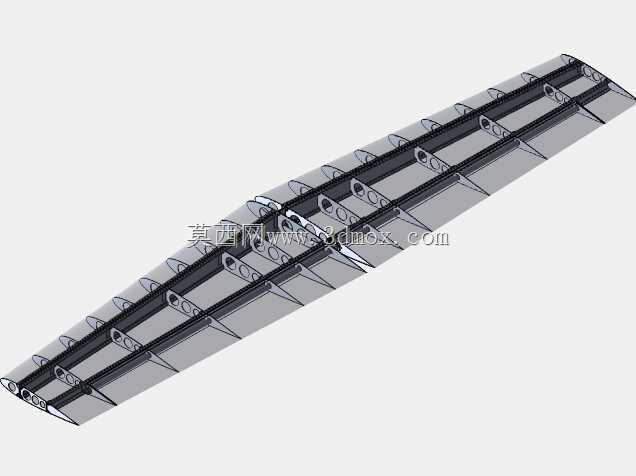

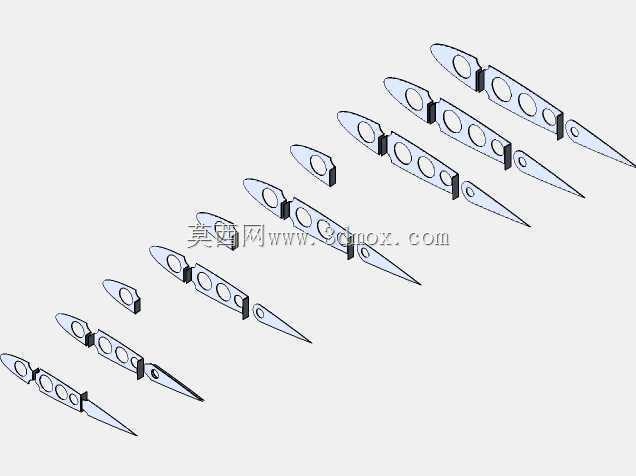

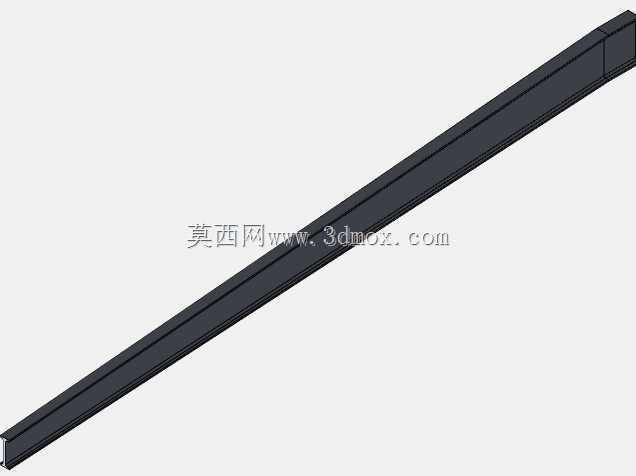

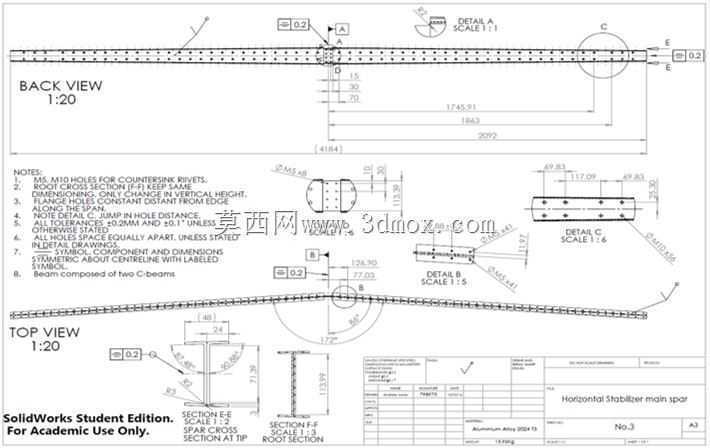

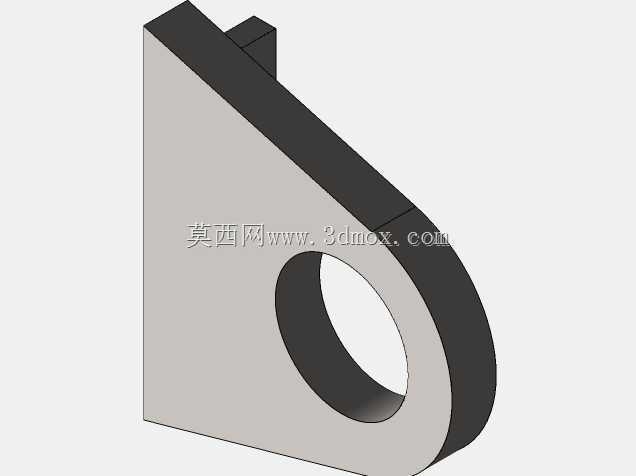

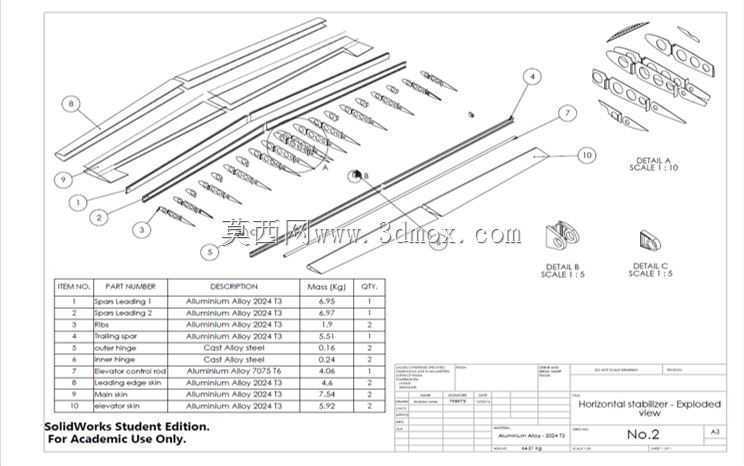

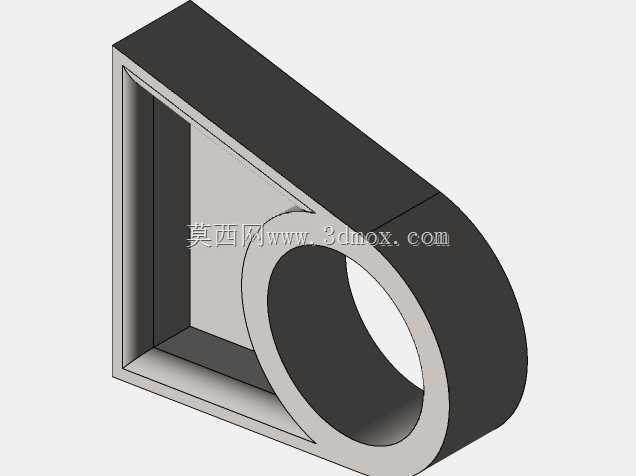

　　设计过程中首先围绕气动载荷传递路径搭建主体框架，采用多段翼梁作为主承力结构，沿翼展方向布置纵向桁条配合蒙皮形成整体受力的盒段结构，翼肋按照翼型曲面等距排布，为蒙皮提供稳定的外形支撑，保证气动曲面的连续性，避免飞行过程中蒙皮在气动载荷下发生过大变形影响气动效率。针对翼根与机身尾段的连接区域，做了局部结构加强，布置集中受力的接头安装位，将翼面承受的弯矩、剪力通过连接接头传递到机身承力框上，连接区域的孔位精度、配合公差都经过匹配校核，保证安装后翼面的安装角符合气动设计要求，避免出现安装偏差带来的附加俯仰力矩。

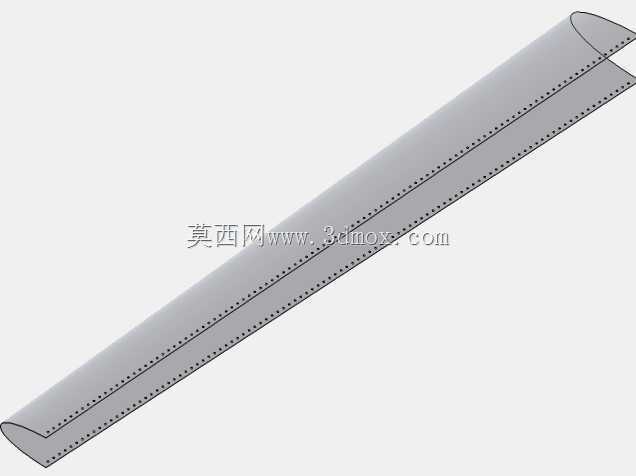

　　外形设计上采用相对厚度较小的对称翼型，沿翼展方向从翼根到翼尖逐步收窄，翼尖做了切尖处理降低诱导阻力，整个翼面的后缘预留了升降舵的安装铰接位，铰接支座的位置与翼肋承力点对应，保证操纵面的载荷能够直接传递到主承力结构上。翼面的前缘做了圆弧过渡处理，保证气流在小迎角状态下能够平顺附着，降低飞行阻力的同时提升失速临界迎角范围内的气流稳定性。

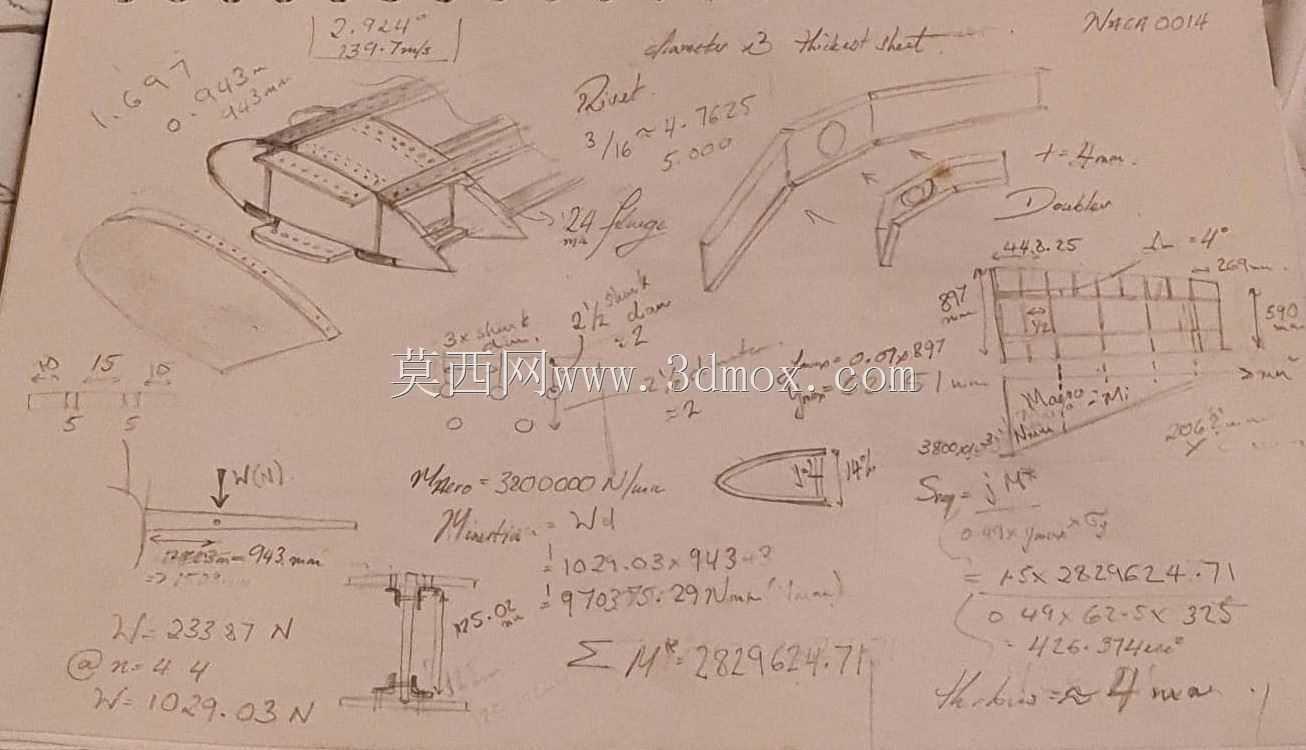

　　安装边界方面，翼根连接端面的尺寸匹配轻型飞机尾段承力框的安装接口，整体翼展长度适配常规单发轻型飞机的尾翼布局，不会与垂尾结构、机身尾部舵机操纵线路发生干涉，翼面下表面预留了操纵摇臂的运动空间，保证升降舵偏转过程中不会与安定面主体结构发生碰撞。结构设计过程中针对气动载荷做了受力分析，对翼梁的抗弯截面、蒙皮的厚度取值、翼肋的布置间距都做了匹配调整，在满足结构强度、刚度要求的前提下尽可能采用轻量化的结构布局，减少不必要的材料冗余，降低尾段结构重量对整机重心的影响。

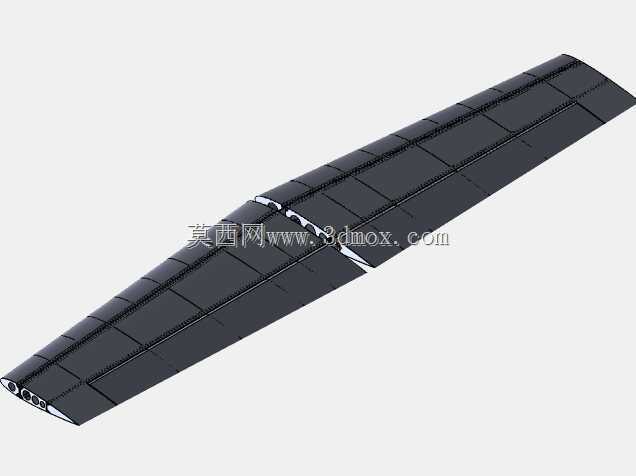

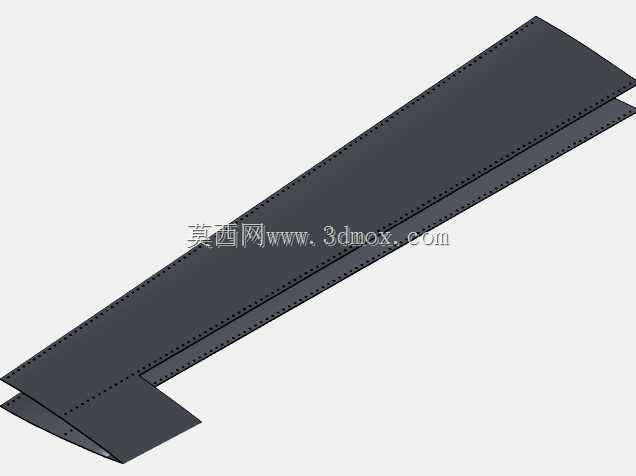

　　从结构维护的角度考虑，翼面的蒙皮采用分块式布局，便于后期对内部结构、操纵线路进行检查维护，各连接接头都采用标准化的紧固件配合，便于拆装更换，日常维护过程中可以直接对翼面外形、连接紧固状态进行检查，不需要拆解过多的周边结构。整个构件的气动外形经过曲面连续性校验，保证整个翼面的光滑过渡，避免出现局部凸起、阶差带来的气流分离问题，在不同飞行速度下都能保持稳定的气动效率，为飞行器纵向姿态提供稳定的恢复力矩，降低飞行员的操纵负荷，提升低空复杂气流环境下的飞行稳定性。
