AA-45原型冲锋枪结构三维设计

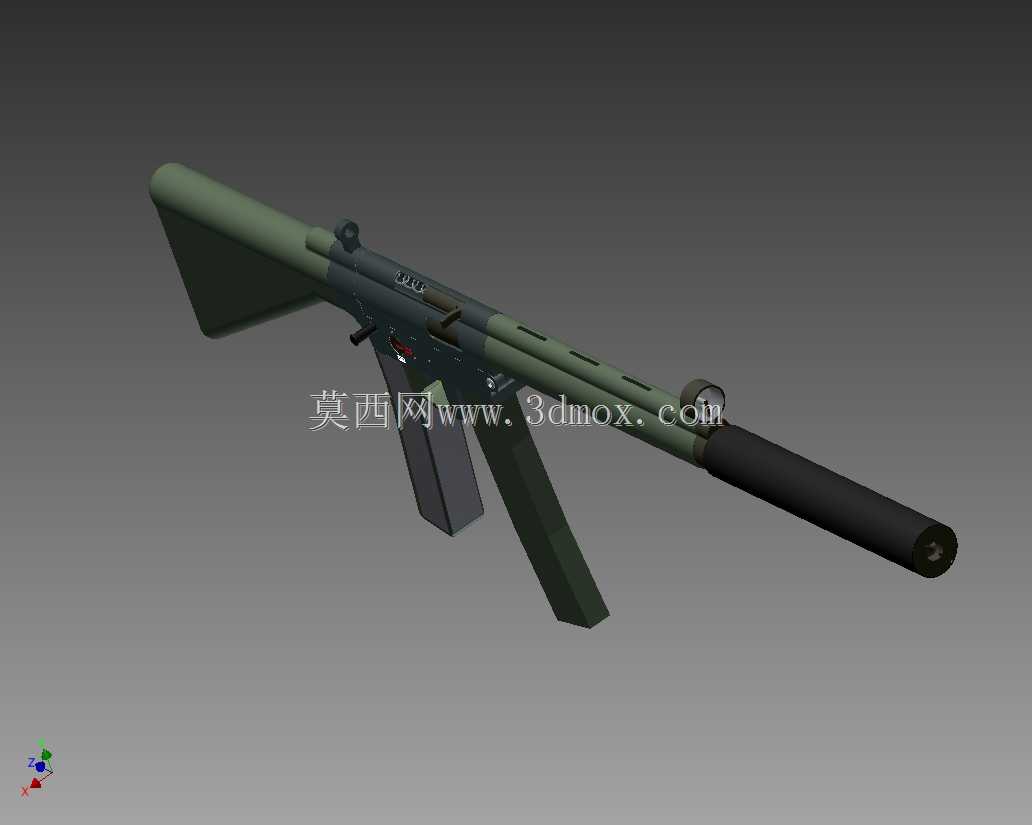

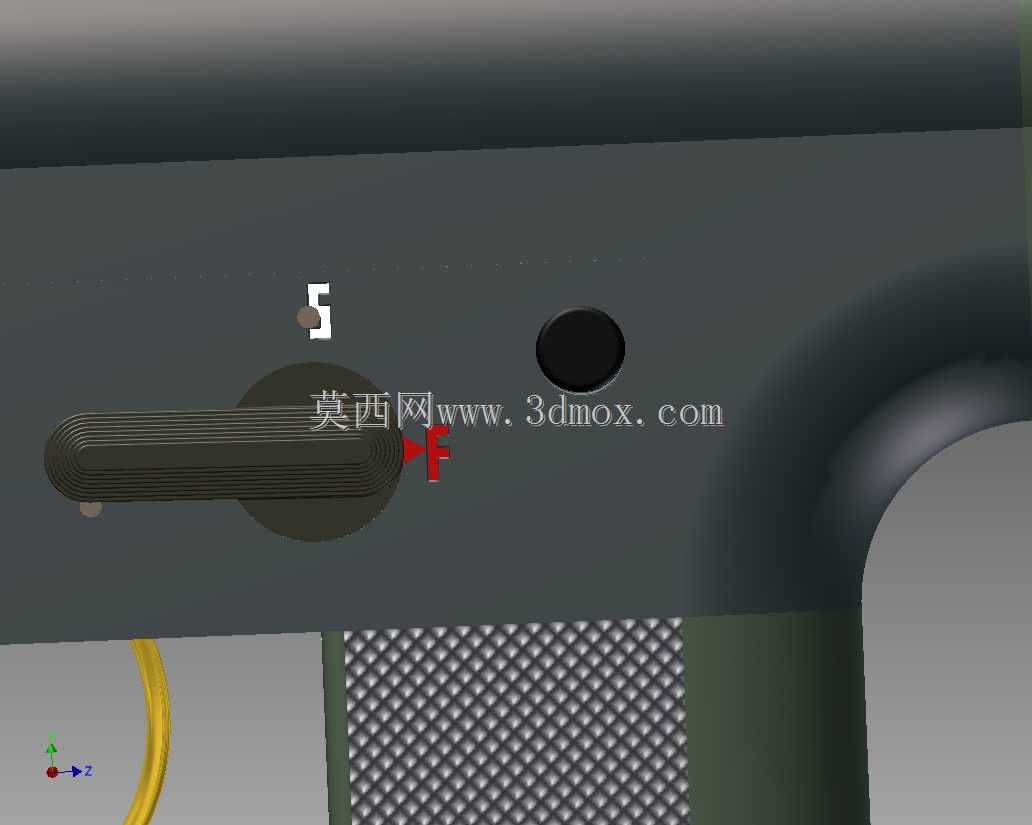

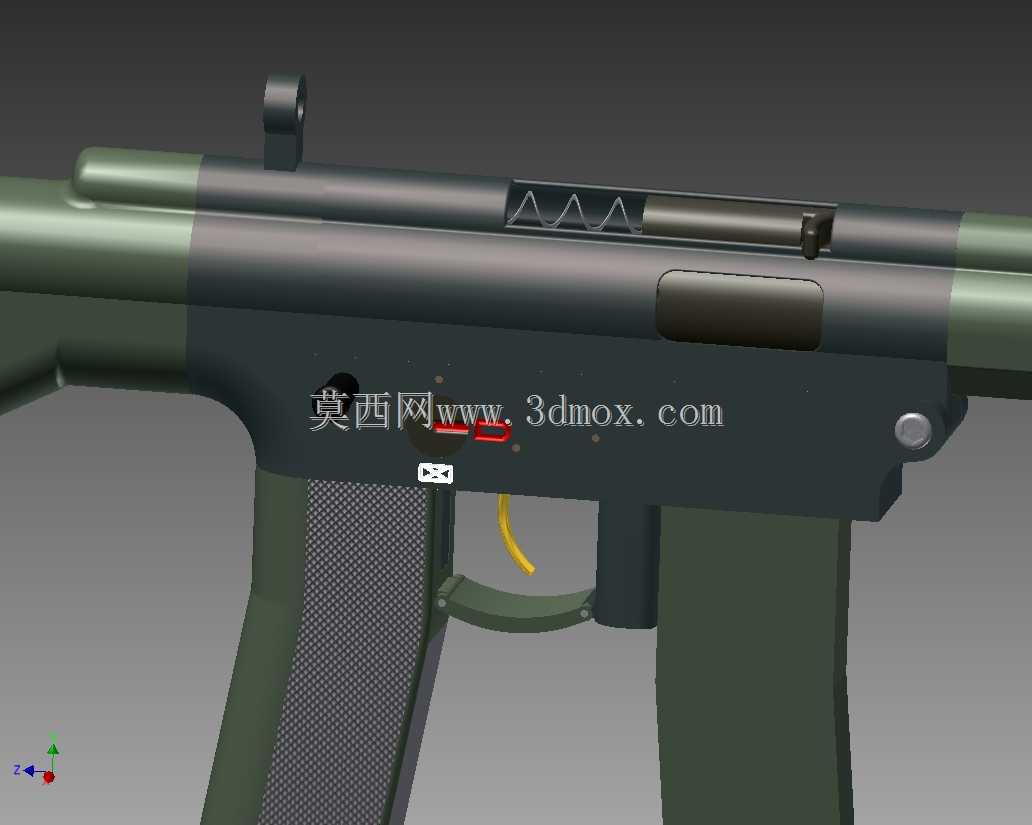

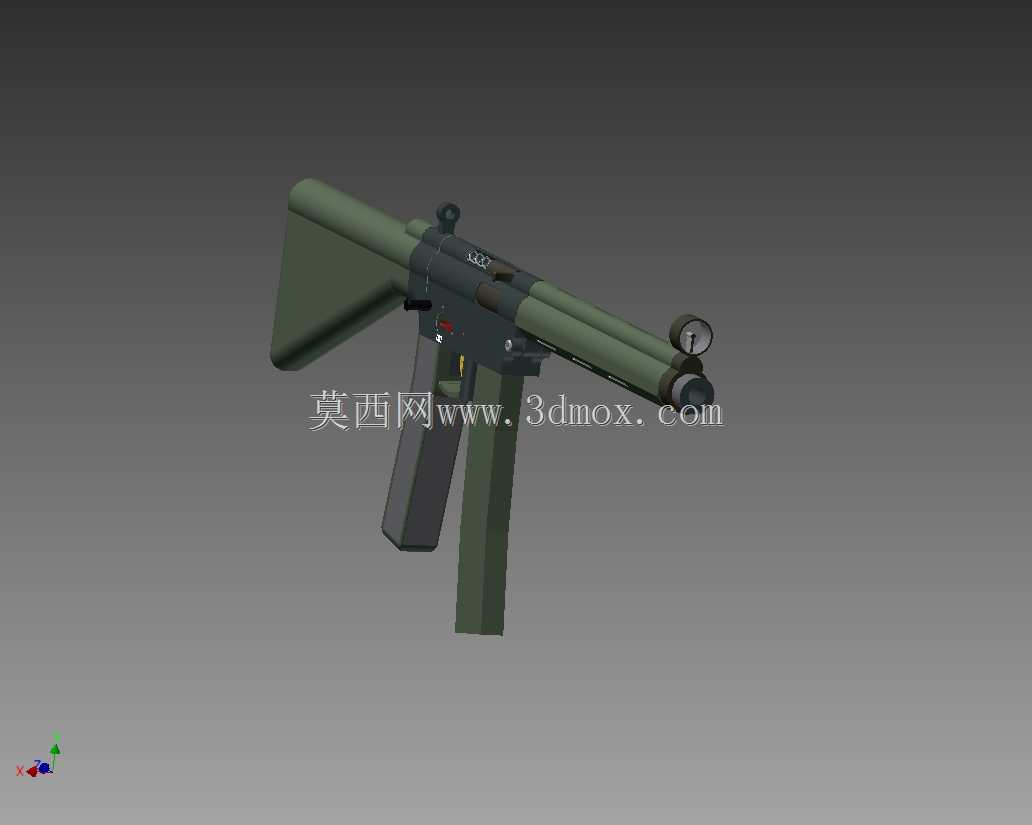

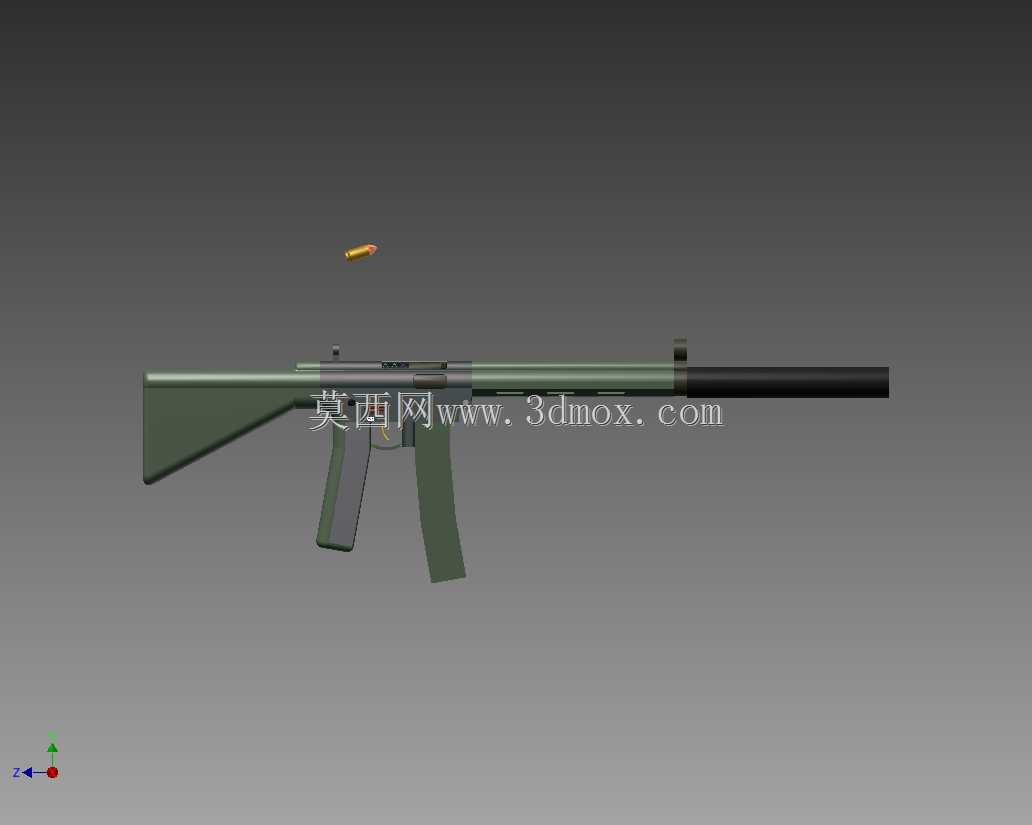

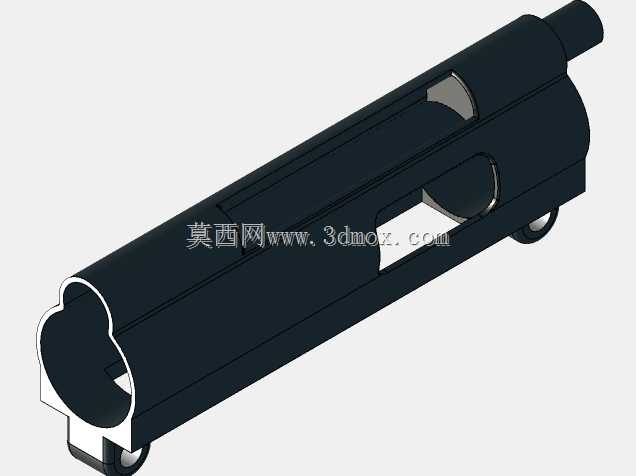

这款原型冲锋枪的三维建模围绕.45ACP口径弹药适配展开，整体结构布局兼顾近距离作战的握持操控性与携行便利性，枪托采用折叠式结构设计，在非作战状态下可沿机匣侧方收拢，收拢状态下整体外廓尺寸控制在紧凑区间，能够适配单兵携行具的挂载空间，展开后枪托抵肩面与握把的相对位置符合人体工程学握持角度，连续射击时可有效抵消部分后坐力矩。供弹结构采用直插式弹匣设计，弹匣插口位于机匣下方握把前方位置，弹匣安装到位后与机匣的配合间隙控制在合理公差范围内，避免供弹过程中出现卡滞问题，目前建模阶段的供弹路径仍处于原理验证状态，进弹坡的角度、弹匣抱弹口的限位尺寸均按照.45ACP弹药的外形参数做了初步适配，后续可通过调整供弹弹簧刚度、推弹件行程来优化供弹可靠性。枪管组件采用双层套管结构设计，外层套管兼顾护木握持功能，表面做了防滑纹理处理，避免连续射击后枪管升温导致握持烫伤，枪管轴线与握把中心的重合度经过反复调整，可降低射击时的枪口上跳幅度。机械瞄具采用柱状准星搭配可调式表尺的组合，表尺座集成在机匣尾部上方位置，可根据射击距离调整照门高度，准星带有护翼结构，避免携行过程中磕碰导致瞄具偏移。发射机组件集成在机匣内部，扳机行程、扳机力参数均参照同类制式冲锋枪的参数范围做了预设，快慢机拨杆位于握把上方拇指可触及的位置，可快速切换射击模式。整体建模过程中对各运动部件的干涉情况做了逐次校验，枪机往复运动路径、弹匣拆装路径、枪托折叠展开路径均无结构干涉，各连接部位的销钉、固定件尺寸均按照轻武器设计的通用标准选取，可直接用于后续的原理样机加工验证，适配室内近距离反恐、特战分队渗透作战等场景的使用需求，在结构设计上预留了战术附件的安装接口，可根据使用需求加装瞄准镜、战术灯等附件，拓展使用场景。
