AN10转M18外螺纹六角直通液压管接头

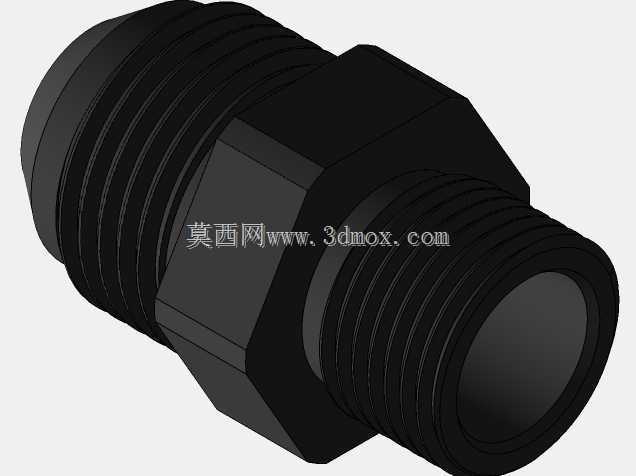

　　在液压站、润滑系统、燃油输送管路以及小型试验台的布管现场，最常遇到的麻烦并不是阀件选型，而是两端接口标准不一致：一侧设备口沿用美制AN扩口式连接，另一侧泵体或阀块预留的却是公制细牙螺纹口。这类跨标准对接如果靠堆生料带、缠密封胶硬凑，短期打压可能不漏，运行一段时间后受振动、温度循环影响，渗漏几乎是必然结果。AN10与M18x1.5外螺纹螺柱适配器正是为解决这一类现场矛盾而设计的直通转接件，三维建模时把两端螺纹、中间六角受力段以及内部通流孔一次性建出，结构工程师在管路装配阶段可以直接把它调入总成，核对接口走向、扳手空间以及与相邻软管、硬管的干涉情况，省去后期在装配体里反复补建简化件的工作量。

　　从实际用途看，这个接头承担的是“双外丝直通”的角色：两端均为外螺纹，一端旋入带AN10内螺纹接口的软管接头、泵出口或缸体油口，另一端旋入M18x1.5规格的阀块、压力表开关或硬管端接件，中间靠六角本体提供拧紧受力面。建模时六角段的对边尺寸按照常规管接头扳手空间取值，棱边做了轻微倒角，既符合锻件或棒料车削后的真实工艺形态，也保证在三维装配中用开口扳手或套筒拧紧时，工具不会与相邻管路发生几何冲突。两端螺纹收尾处均设计有退刀槽结构，靠近六角的台阶面作为密封贴合面，使用时可配合铜垫圈、组合密封垫或端面O圈实现端面密封，避免单纯依赖螺纹牙型密封带来的渗漏风险。

　　设计思路上，这类转接接头优先保证通流能力与结构强度的平衡。内部通孔沿轴线全程贯通，孔径按照AN10规格对应的通流截面选取，避免在转接处出现局部缩颈——缩颈不仅会带来额外的沿程压力损失，在高速油流通过时还容易诱发节流发热和气蚀，对液压系统的长期稳定运行不利。外形上采用对称式外螺纹加中间六角的经典布局，没有多余的凸台和异形结构，棒料下料后经数控车削即可完成两端螺纹、端面和内孔加工，六角段可一次铣削成型，工艺路线短，单件试制和批量加工都比较容易实现。材料层面三维模型保留了实体壁厚，工程人员在后续出工程图时可按工况选用碳钢发黑、不锈钢304/316或者铝合金阳极氧化处理：高压液压回路优先选碳钢或不锈钢并做相应表面处理，燃油、气动或轻量化场合可选铝合金，模型本身的几何尺寸不随材料变化，仅在BOM中标注材料与表面要求即可。

　　安装边界方面，布置这一接头时需要重点核对三个空间维度。其一是轴向长度，接头两端旋入对应内螺纹口后，六角段两侧要留出足够的螺纹啮合长度，通常内螺纹孔深度要大于外螺纹有效旋合长度加退刀槽余量，避免出现外螺纹顶到孔底、端面密封却压不紧的假拧紧情况。其二是径向扳手空间，六角对边尺寸决定了所选开口扳手的规格，装配时扳手需要在六角周围有至少几十度的摆动角度，若接头布置在阀块密集区域，周边油管、接头体与六角面之间的最小间隙要在三维装配体中逐一核查，必要时调整相邻管路走向，给装配和后期维护拆检留出操作空间。其三是同轴与受力约束，直通接头两端接口理论上共轴线，安装时不建议把它当作硬管错位补偿件使用——如果两端设备口存在明显径向偏差，强行拧紧会在接头螺纹根部产生持续弯曲应力，长期振动下容易在退刀槽位置出现疲劳裂纹，错位量应当通过调整管夹位置或改用弯通、铰接接头来吸收。

　　在三维建模细节处理上，外螺纹牙型可按真实螺旋线扫略生成，也可在方案阶段用修饰螺纹表达，关键是螺纹大径、小径、螺距以及有效旋合长度要与所选标准一致：M18端严格对应1.5mm细牙螺距，AN10端按照AN扩口接头对应的外螺纹尺寸建模，端面密封面的粗糙度要求、倒角角度在工程图中另行标注。中间六角与两端圆柱的过渡处保留圆角，避免应力集中；内孔与端面相交处做小倒角，去除毛刺同时引导密封垫就位。整体模型按实体建模，质量属性可直接用于管路总成的重量统计，装配时以两端螺纹轴线作为配合基准，能够真实反映接头在管路中的占位，为液压系统三维布线、备件选型以及现场加工提供可靠的几何依据。
