SMA母头四孔法兰射频同轴连接器

　　射频链路里最容易被忽略的往往是面板转接这一小段，而SMA母头四孔法兰连接器正是卡在机箱壳体、屏蔽腔体、功放模块与测试治具之间的关键过渡件。这个模型把前端SMA母端接口、中部四孔安装法兰和后端穿腔焊接引脚端子做成一体，结构紧凑，适合在空间受限的微波组件中完成同轴信号从外部电缆到内部微带、软基板或半刚性电缆的连续传递。

　　从实际用途看，这类连接器常见于通信基站前端、雷达收发组件、频谱与信号源测试端口、射频电源、医疗射频设备以及航空航天机载模块。设备面板外侧需要提供标准SMA阴接口，便于测试电缆或外部跳线快速旋接；面板内侧则要穿过屏蔽壁，把内导体延伸到腔体内部，通过焊接方式与微带线、引脚焊盘或同轴电缆内芯连接，外导体依靠法兰与金属壳体贴合形成连续屏蔽。四孔法兰的价值在于安装后抗扭转能力强，反复插拔时接口不会跟着转动，屏蔽接触面也比单螺母锁紧更稳定。

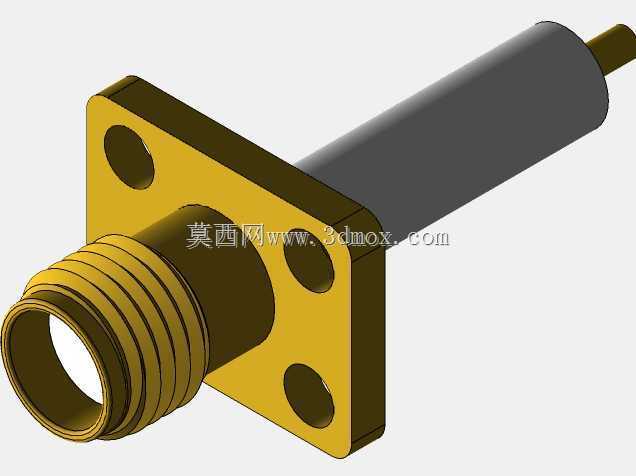

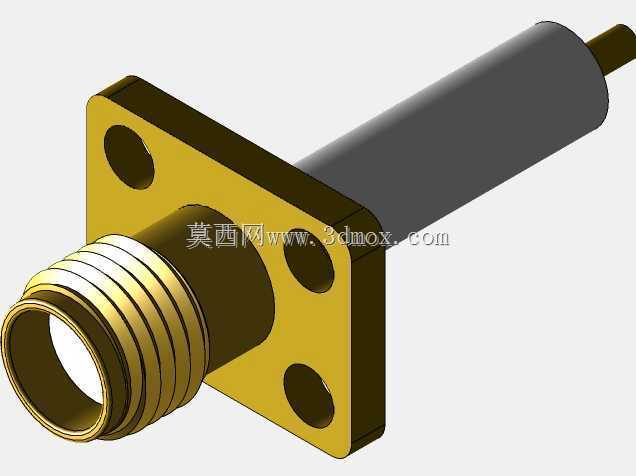

　　外形上，前端为带滚花环纹的SMA母头壳体，六角或滚花外轮廓方便手工旋接，内部介质支撑中心插孔，保证50欧姆阻抗过渡。中部方形法兰布置四个安装孔，孔位围绕接口轴线对称分布，螺钉从面板外侧或内侧锁紧均可，具体取决于装配工艺。法兰背面与机箱壁面贴合，需要控制平面度和表面粗糙度，避免缝隙造成泄漏或互调恶化。后端为细长圆柱穿腔段，末端伸出中心导体，用于进入设备内部完成焊接；圆柱段直径与开孔间隙要兼顾穿装便利性和屏蔽连续性，若间隙过大，高频段会产生明显辐射。

　　设计思路上，模型重点表达了三段同轴关系：前端接口段负责机械插拔与外径定位，法兰段承担安装基准和接地搭接，后段引脚负责电气互连。中心导体轴线必须与法兰安装面垂直，否则焊接后内导体受力偏置，介质支撑容易开裂，驻波比也会升高。四个安装孔相对接口中心的位置度需要严格控制，孔边到法兰外缘保留足够壁厚，避免锁螺钉时壳体变形。前端螺纹与法兰之间的台阶面是电缆连接器拧紧时的轴向限位面，不能与安装面板发生干涉。

　　安装边界方面，面板开孔只需让后端圆柱段穿过，法兰本体压在面板外侧；若采用内侧安装，则要在腔体内预留螺钉操作空间。法兰四周应留出扳手和手指旋接电缆的空间，尤其接口轴向前方不能布置过高器件，否则SMA电缆头无法完全拧入。后端引脚伸出长度要与内部基板厚度、焊盘位置和焊接热容量匹配，过长会增加感性段，过短则焊接可靠性不足。对于多端口密集排列的机箱，还要核算相邻法兰间距，保证两个SMA插头能够同时插拔而不互相碰撞。

　　从建模角度看，该零件需要把外导体、介质、中心插孔和后引脚按装配关系分层表达，法兰孔、螺纹退刀槽、滚花纹理和后端台阶都不能省略。螺纹部分可按标准牙型建模或用简化纹理表达，但接口轴向长度、法兰厚度、四孔中心距和引脚外径必须准确，因为这些尺寸直接决定面板开孔、螺钉选型和内部焊接高度。整机设计时，连接器不仅是一个接口件，更是屏蔽边界、阻抗过渡和机械承力点，任何一个尺寸链失控，都会在高频测试中表现为插损增大、回波变差或端口松动。
