多旋翼4220规格外转子无刷动力电机

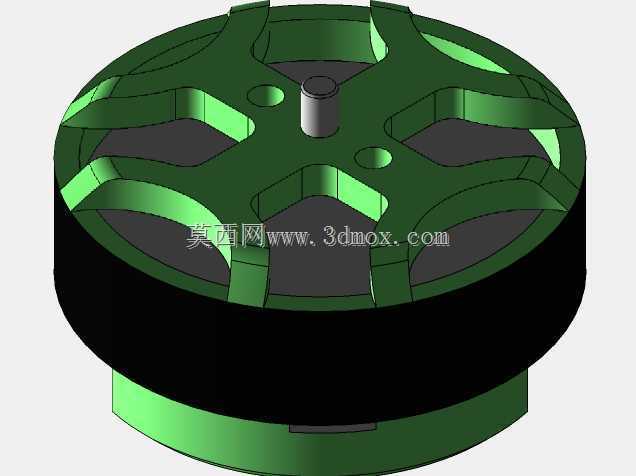

　　该三维作品呈现的是一款面向多旋翼飞行器使用的外转子无刷动力电机，整体结构围绕高推重比、紧凑安装和持续散热三个核心目标展开。模型中可以清晰看到定子支撑、外转转子壳、上端镂空端盖、中心输出轴以及下部安装基座之间的装配关系，适合在飞行器动力链设计、机架布局校核和螺旋桨匹配分析中使用。

　　从实际应用场景看，这类电机通常布置在多旋翼机臂末端，直接驱动螺旋桨产生升力。与带减速机构的动力方案相比，外转子无刷电机省去了齿轮传动环节，转子壳体随螺旋桨同步旋转，转动惯量较大，有利于桨叶在转速变化过程中保持较平稳的气动输出。上端盖采用大面积镂空造型，并非单纯的外观处理，而是为绕组区域提供空气流通通道。飞行器悬停或巡航时，桨叶下洗气流能够穿过端盖开孔，带走定子绕组和铁芯附近积聚的热量，降低长时间大拉力工况下的温升。

　　结构设计上，电机外径与轴向高度按照4220规格的典型边界进行表达，外径约42毫米，定子叠厚对应20毫米级别。这个尺寸区间在多旋翼平台中处于中高拉力段，既可以用于较大轴距的航拍飞行器，也可用于载重平台、系留无人机或实验性多旋翼样机。选型时需要把电机外径、机臂管径、桨夹中心高度和螺旋桨旋转平面一起校核，避免桨叶在折叠、锁紧或形变过程中与机臂、脚架、线缆发生干涉。

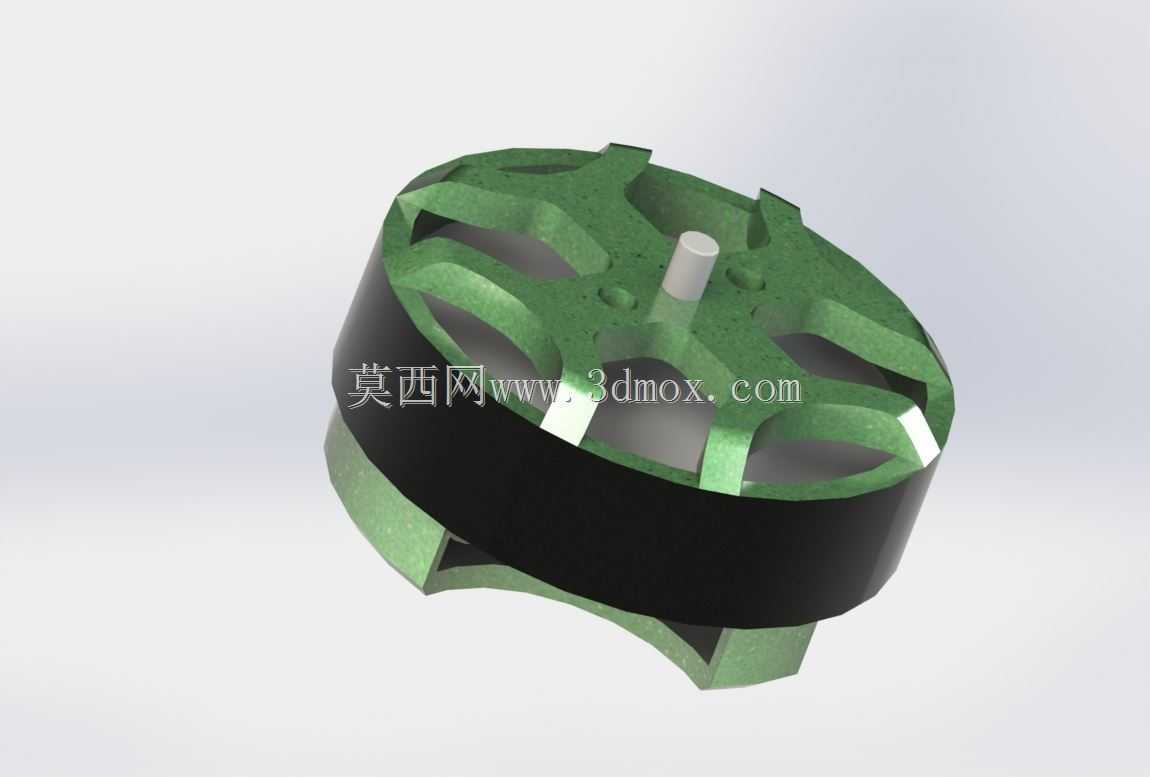

　　模型中部黑色环带对应外转子磁轭区域，内部用于布置永磁体；绿色端盖和下部基座则体现了轻量化壳体与安装支撑的组合。外转子方案的优势在于磁钢布置半径较大，相同电流下能够获得较高的扭矩输出，因此可以直接驱动较大尺寸螺旋桨，并在较低转速区间维持较高效率。对于多旋翼飞行器而言，较低的桨速还有助于降低气动噪声，并提升大桨盘面积下的悬停效率。

　　中心轴是动力传递的关键边界。三维结构中，轴从转子中心伸出，作为螺旋桨安装和扭矩输出的基准。实际装配时，桨夹、锁紧螺母、垫片和电机轴之间需要保持同轴，轴伸长度也要与桨夹厚度匹配。轴伸过短会导致锁紧螺纹啮合不足，过长则可能使桨夹压紧面不稳定，在高速旋转时产生附加振动。工程建模时应将螺旋桨、桨夹、锁紧件一并放入装配体，检查螺纹啮合长度、压紧面接触范围以及桨叶平面与电机端面的平行度。

　　下部安装界面决定了电机与机臂的连接方式。此类电机通常通过底部孔位固定到电机座，安装孔分布圆、螺钉规格、沉头深度和基座厚度都属于必须控制的尺寸。若在整机设计中忽略这些边界，后续可能出现电机座孔位不匹配、螺钉头干涉转子、锁紧后基座变形等问题。模型把下端轮廓和上端转子外形同时表达出来，便于设计师在机臂末端预留维护空间，也方便检查电调三相线的出线方向。

　　散热与重量之间的平衡是该类电机设计的重点。端盖开孔越多，冷却气流越容易进入电机内部，但壳体刚性也会受到削弱；若材料壁厚过大，虽然结构强度提高，却会增加电机自身重量，降低飞行器有效载荷。作品中的镂空筋条呈放射状分布，在减轻质量的同时保留了端盖与轴座、外缘环之间的连接路径，这种结构思路符合飞行部件对刚度和质量的双重要求。

　　在整机动力学层面，电机并不只是一个独立零件，而是螺旋桨、电调、飞控和机架之间的执行环节。电机KV值、桨叶尺寸、起飞重量和电池电压需要共同匹配；三维模型虽然不直接表达电磁参数，但通过准确的外形和安装边界，可以帮助工程师完成动力系统布置、重心估算、线缆走向和干涉检查。对于结构设计人员来说，把电机外轮廓、安装孔、轴伸高度和旋转包络纳入数字样机，能够在加工机臂或开模电机座之前发现大量装配问题。

　　该模型还适用于教学和方案演示场景。通过剖切或隐藏外壳，可以进一步说明外转子无刷电机的基本组成：中心固定部分承载定子、轴承和安装座，外部旋转部分承载磁钢和端盖，螺旋桨安装在旋转体上。与传统内燃机相比，这种动力部件没有复杂油路和排气结构，响应速度快，控制精度高，适合多旋翼飞行器对每个轴拉力进行快速调节的工作方式。

　　实际维护中，电机下端固定螺钉、桨夹锁紧件和三相线缆接头都需要留有操作空间。若电机布置过于贴近机臂侧壁，扳手无法垂直进入，批量装配时会明显增加工时；若线缆弯曲半径过小，飞行振动又可能使焊盘或护套疲劳。因此在使用该模型进行机架设计时，不能只关注电机本体外观，还应把装配工具、线缆插头、螺旋桨折叠范围和地面停放间隙一起纳入检查。

　　总体来看，该作品以写实方式还原了多旋翼动力电机的外部结构和主要安装关系，突出外转子、镂空散热端盖、中心输出轴和底部固定基座等关键特征。它既可作为飞行器动力系统选型阶段的空间参考，也可作为电机结构学习、机架详细设计和数字样机干涉校核的基础模型。
