多旋翼航拍无人机外转子无刷动力电机

　　这款盘式外转子无刷动力部件主要面向多旋翼航拍平台、行业巡检无人机、重载航模以及小型垂直起降飞行器的动力系统选型。整机采用扁平圆柱式布局，转子外壳构成连续的旋转外壁，定子与绕组封装在内部，中心轴向上伸出，用于连接桨座并传递螺旋桨拉力。与普通细长型电机相比，这种低高度、大直径的结构能够在有限机身叠装空间内提供较大的扭矩输出，尤其适合搭配大尺寸低转速螺旋桨，使旋翼在悬停、巡航和带载飞行时保持较低的工作转速。

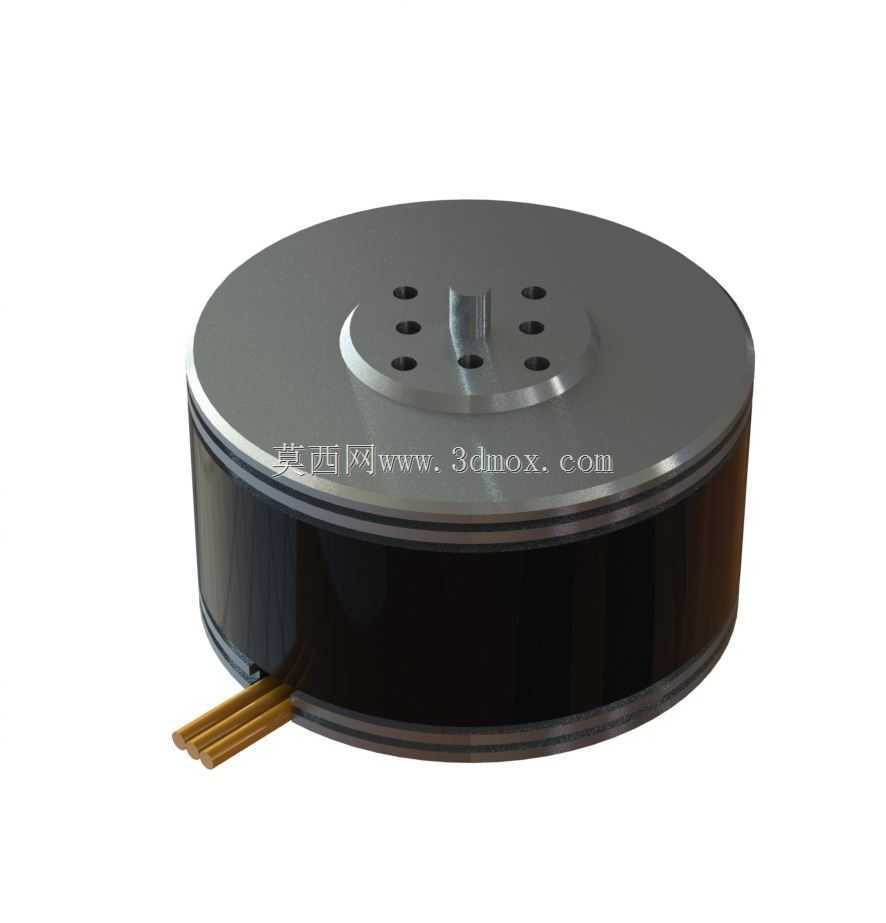

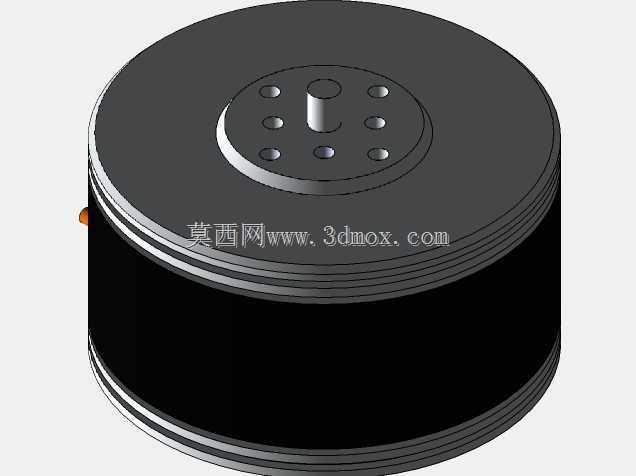

　　从实际装机边界看，模型顶部端面布置了中心轴孔和多组周向安装孔，孔位围绕轴线均匀分布，既用于桨夹或螺旋桨固定件的定位，也保证旋转件在高速运转时的动平衡。端面中心凸台承担轴向定位，周围小孔可配合螺钉、垫片和防松结构使用，避免桨叶在频繁加减速过程中出现周向滑移。电机侧壁保留了层叠式散热筋和环形分界，这些结构并非单纯装饰：外转子旋转时可带动表面气流沿周向流动，层叠边缘增加换热面积，使绕组、铁芯和磁钢在持续大拉力输出下的热量更快散出。

　　在飞行器布置中，这类电机通常安装于机臂末端，底部或端面通过螺钉与电机座连接。选型时需要同时核对外径、总高、轴径、孔距和出线位置，因为机臂管径、起落架高度、桨叶折叠空间以及飞控布线都会受到这些边界影响。模型侧面可见细小出线部位，对应三相动力线的引出方向；实际结构设计中，线缆需要避开螺旋桨旋转平面，并在机臂内部或下方预留弯曲半径，防止飞行振动导致线根部疲劳。若用于折叠机臂，还要检查电机外径与机臂折叠后的干涉关系，确保相邻桨叶、机身外壳和云台载荷不发生碰撞。

　　设计思路上，盘式外转子方案把磁钢布置在旋转外壳内侧，定子线圈位于中心区域，转子转动惯量相对较大，能够带动长桨叶稳定工作。扁平外形降低了电机自身高度，使整机重心更靠近旋翼平面，有利于多旋翼姿态控制。对于搭载相机、激光雷达、测绘载荷或抛投装置的平台，动力单元不仅要满足峰值拉力，还要关注持续电流下的温升、轴承承载和磁路效率。该模型在外观上还原了黑色转子壳体、银色金属端面、中心轴以及周向孔位，可用于动力舱布局校核、机臂安装座设计、螺旋桨匹配演示和无人机整机装配检查。

　　从维护角度看，顶部孔位和中心轴区域是拆装频率最高的位置，结构建模时应保证桨座压紧面与电机轴线垂直，否则桨叶旋转会产生额外振动，并把载荷传递到轴承和机臂。电机外圆与机身蒙皮、散热罩或防护圈之间应保留径向间隙，既避免零件接触，也为空气流通留出通道。对于教学和方案评审场景，该模型能够直观展示无刷动力部件在多旋翼系统中的安装关系：上端连接螺旋桨，下端固定机臂，侧面完成三相布线，外部壳体随转子旋转，内部定子负责产生旋转磁场。通过这些结构细节，可以在样机加工前完成干涉检查、维护空间评估和动力链匹配，减少后期试飞中因孔位偏差、线缆干涉或散热不足带来的返工。
