手推小车带挡泥罩后轮结构三维设计

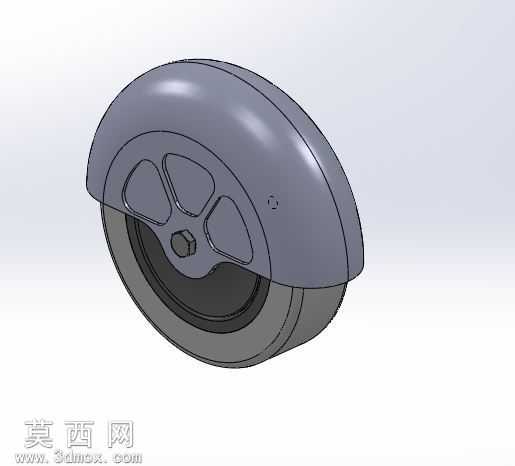

本作品为手推小车配套后轮轮组的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征搭建，整体建模逻辑遵循从核心零件到装配总成的递进顺序，首先完成滚轮主体的回转特征构建，滚轮外圈采用软质包胶结构的曲面建模，通过旋转凸台生成轮芯的硬质支撑基体，在轮芯表面设计三处类三角形镂空减重结构，通过拉伸切除特征精准控制镂空区域的轮廓弧度与壁厚，在保证轮体结构强度的前提下有效降低轮组整体自重。轮轴连接部位设计有六角锁紧螺母的装配位，通过同轴心、重合等标准装配约束完成螺母与轮轴的配合，还原真实轮组的锁紧固定结构。轮体上方配套设计弧形挡泥罩结构，挡泥罩采用等壁厚曲面抽壳特征完成建模，罩体弧度与滚轮外圈轮廓保持均匀间隙，避免轮体转动过程中与挡泥罩发生运动干涉，挡泥罩表面预留一处小圆孔作为装配定位孔，用于将挡泥罩固定在小车车架尾部。渲染阶段对不同零件赋予差异化材质属性，滚轮外圈赋予哑光深灰色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，轮芯与锁紧螺母赋予深灰色硬质工程塑料材质，适当调整材质反光度体现塑料件的哑光硬质感，挡泥罩赋予浅灰色ABS塑料材质，通过调整环境光与光源角度，让挡泥罩表面呈现柔和的光影过渡，清晰展现罩体的弧形曲面造型。整体装配过程严格遵循机械装配的公差配合逻辑，轮体与轮轴之间预留合理的转动间隙，还原真实脚轮的转动功能，所有零件的倒角、圆角细节均做了还原处理，避免模型出现尖锐棱角，符合实际工业产品的加工工艺要求。设计过程中重点考量轮组的实用性，挡泥罩的覆盖范围刚好遮挡滚轮上半部分，能够有效阻挡滚轮滚动时带起的泥水、杂物飞溅，轮芯的镂空设计既减重又方便日常清理轮体缠绕的杂物，六角螺母的选型采用标准件尺寸，方便后期维修更换，整体结构紧凑，安装尺寸适配常规手推小车的尾部安装位，可直接用于手推小车产品的设计参考、装配模拟以及相关教学演示场景。
