带安装支架工业万向脚轮结构设计

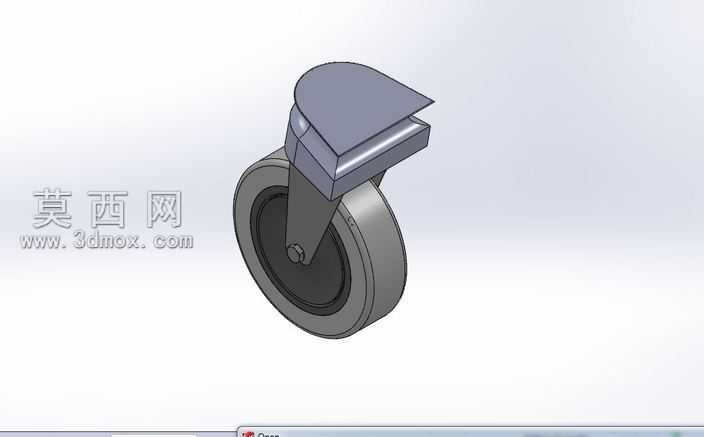

本作品为带安装支架的工业脚轮三维设计模型，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械设计的尺寸配合规范，对脚轮的各个组成部件进行了独立建模后完成总装配。模型整体分为顶部安装支架、转向连接结构、轮架支撑结构、滚轮主体四个核心部分，顶部安装支架采用夹装式结构设计，建模时对其夹持面的厚度、卡槽尺寸都做了精准的参数设定，可适配对应厚度的设备底板安装，支架的棱角处做了合理的圆角过渡处理，既符合实际加工的工艺要求，也避免了应力集中的问题。转向连接结构采用销轴式连接设计，建模时预留了合理的转动间隙，保证万向转动功能的顺畅实现，轮架支撑结构为双侧支撑板设计，两侧支撑板通过销轴与滚轮中心连接，建模时对支撑板的受力结构做了优化，保证支撑强度的同时尽可能减少材料占用。滚轮部分采用双层结构设计，外层为软质包胶层，内层为硬质轮芯结构，建模时分别赋予了不同的材质属性，外层包胶设置为高摩擦系数的橡胶材质，内层轮芯设置为硬质工程塑料材质，金属支架部分赋予了哑光金属喷漆材质，销轴等连接件赋予了镀锌金属材质，渲染时采用了柔和的环境光效果，清晰展现各个部件的结构层次与装配关系。设计过程中充分考虑了脚轮的实际使用场景，兼顾了承重能力、转动灵活性与安装便捷性，所有部件的尺寸都经过合理校验，不存在干涉问题，整体结构紧凑，可直接用于设备移动机构的设计参考，也可用于脚轮产品的前期开发验证，模型的装配关系清晰，各个部件可单独导出用于工程图的生成，符合机械设计的实际生产需求。
