高功率火箭载荷舱鼻锥结构

　　这套鼻锥结构面向高功率探空火箭与业余高功率火箭的前端整流需求，核心作用并不是单纯把箭体头部做成尖形，而是在高速飞行段把迎面气流平顺地引向箭体外侧，同时在锥壳内部形成一个可容纳任务设备的封闭隔间。实际使用中，这个内部空间可以放置GPS跟踪设备、高度计、加速度计、飞行相机或回收触发模块，因此鼻锥既是气动整流件，也是航电载荷的承载舱段。

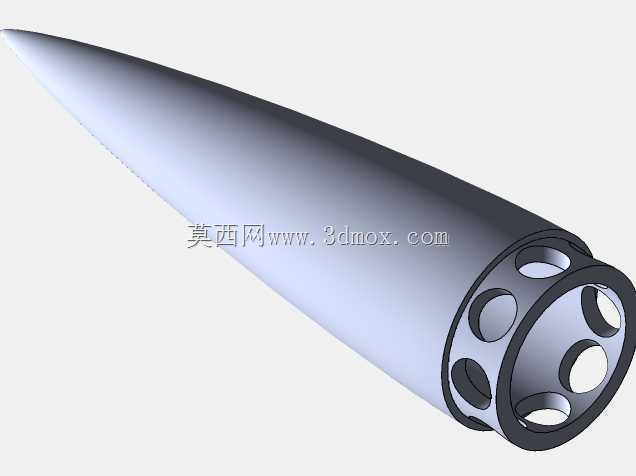

　　从外形上看，整体采用细长回转锥面，前端收敛为尖锐头部，向后平滑过渡到圆柱段。最宽处直径为3英寸，换算后约76.2毫米；锥体长度约10.5英寸，约266.7毫米。这个长细比在高功率火箭上比较常见：头部足够尖细，有利于降低跨声速和超声速飞行时的波阻；后部保留圆柱边界，则便于与标准3英寸箭体管对接。建模时需要重点控制锥面母线的连续性，不能只追求视觉上的尖锐，还要保证曲率过渡不会在高速气流中产生局部分离。若锥角过大，气流容易在后段形成压差阻力；若锥角过小，虽然气动阻力低，但内部可用容积会被压缩，载荷布置空间不足。

　　后端结构是该模型最值得关注的部分。鼻锥并非简单封闭锥体，而是在与箭体连接的端面上布置了多个圆形开孔。这些开孔围绕中心区域分布，形成环形承载与减重结构。工程上，这类开孔可以承担两类功能：一是作为内部航电设备的观察、传感或摄像窗口，例如让相机镜头、气压采样孔或回收系统触发机构获得安装位置；二是通过去除局部材料降低头部质量，从而调整火箭的质心位置。火箭头部质量对静稳定裕度影响很直接，鼻锥过重会把质心前移，虽然稳定性可能增加，但会增大机动阻力和发射载荷；鼻锥过轻又可能导致稳定裕度不足。开孔数量、孔径和孔边距需要在刚度、质量和设备安装之间平衡。

　　端面外圈保留了较宽的环形连接边，这一区域用于和箭体管、隔框或转接环配合。实际装配时，鼻锥后端通常要插入或套合到箭体管上，并通过销钉、螺钉、卡扣或回收伞绳连接。环形边的外径应与箭体外径保持一致，避免台阶引起气动干扰；内径则要考虑管壁厚度、胶接面或紧固件位置。若采用分离式回收方案，鼻锥与箭体之间还需要预留伞绳连接点和分离间隙，不能把后端结构完全封死。

　　内部隔间的设计思路是把有限锥腔转化为有效载荷空间。靠近前端的区域直径较小，适合布置质量较轻、体积较小的器件，如蜂鸣器、电池或小型天线；靠近后端的区域直径较大，适合安装相机、飞控板、GPS模块和高度计。电路板不能直接贴在锥壳内壁上，应通过隔框、支架或泡沫衬垫固定，以承受发射阶段的轴向过载。加速度计等惯性器件应尽量靠近箭体纵轴，减小安装偏置带来的测量误差；气压高度计则需要与外界静压环境连通，同时避免发动机喷流和回收气流直接冲击传感器。

　　材料选择上，这类鼻锥常见方案包括玻璃钢、碳纤维复合材料或3D打印高强度聚合物。复合材料表面光滑、质量轻，适合气动要求较高的飞行件；3D打印方案则便于快速验证开孔、隔框和设备安装位置。无论采用哪种工艺，模型中都应体现最小壁厚、孔边加强和后端连接边厚度。尖头部容易在着陆或回收时受冲击，局部可适当增加壁厚；后端开孔边缘若直接承受连接力，应设置加强环或加厚凸台，防止裂纹从孔边扩展。

　　建模过程中，回转体主体适合通过旋转特征生成，先在子午面画出鼻锥外轮廓、内壁轮廓和后端连接边，再统一旋转成型。后端圆孔可通过圆周阵列完成，阵列前应确认孔位不与内部设备支架冲突，也不破坏环形密封边。若用于飞行加工，还需要在孔位周围补充圆角或加强筋，避免尖锐应力集中。内壁可根据实际设备增加虚拟安装台、走线槽和绑绳孔，使模型不仅停留在外观展示，而能直接服务于装配检查。

　　在飞行场景里，鼻锥还要兼顾回收阶段的功能。火箭到达顶点后，头部分离通常会拉出降落伞，鼻锥本身可能作为拖拽体或伞舱盖参与回收过程。因此后端不能只考虑气动外形，还要考虑分离时是否会勾挂伞绳、开孔边缘是否会切割绳索、舱内设备是否会在甩出时碰撞。把这些约束纳入三维结构后，鼻锥才是一个完整的火箭前端功能舱段，而不是单一的锥形外壳。
