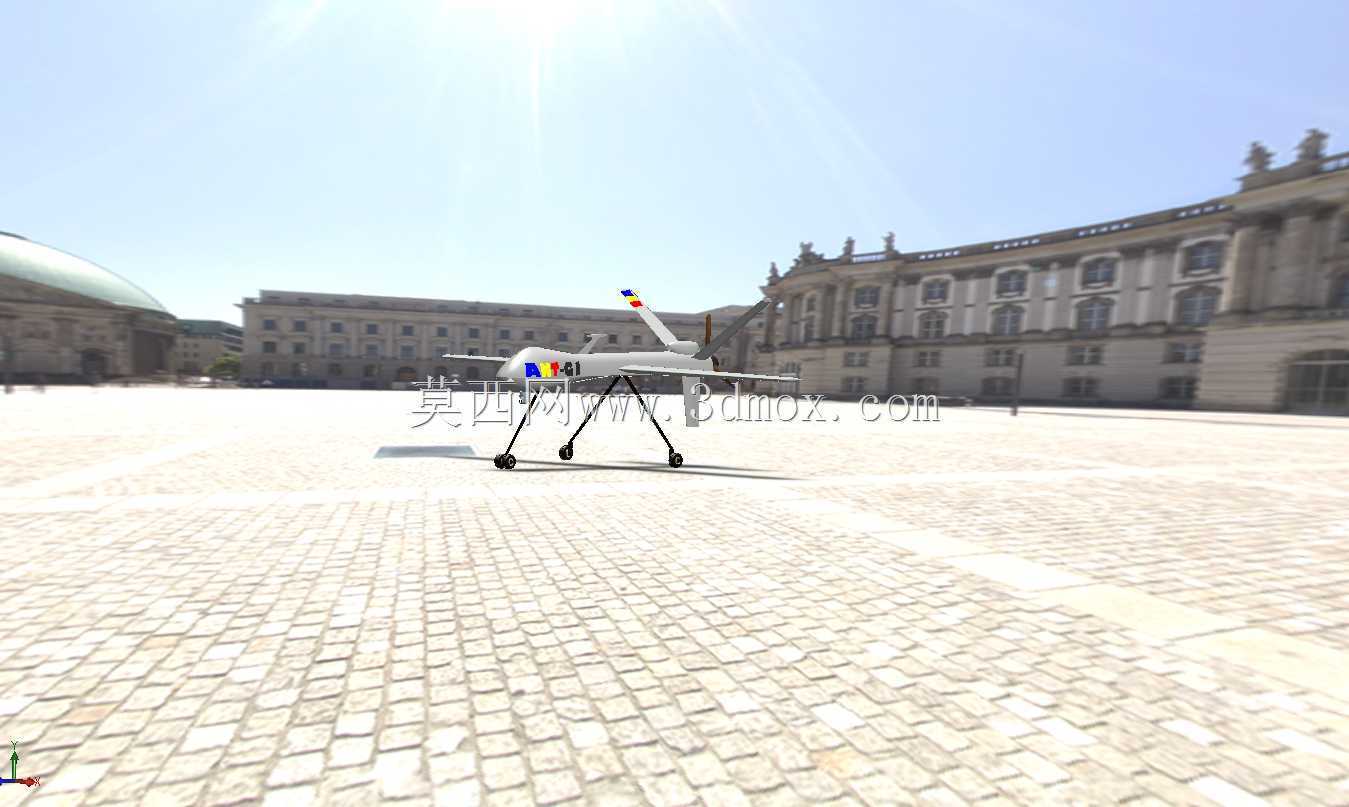

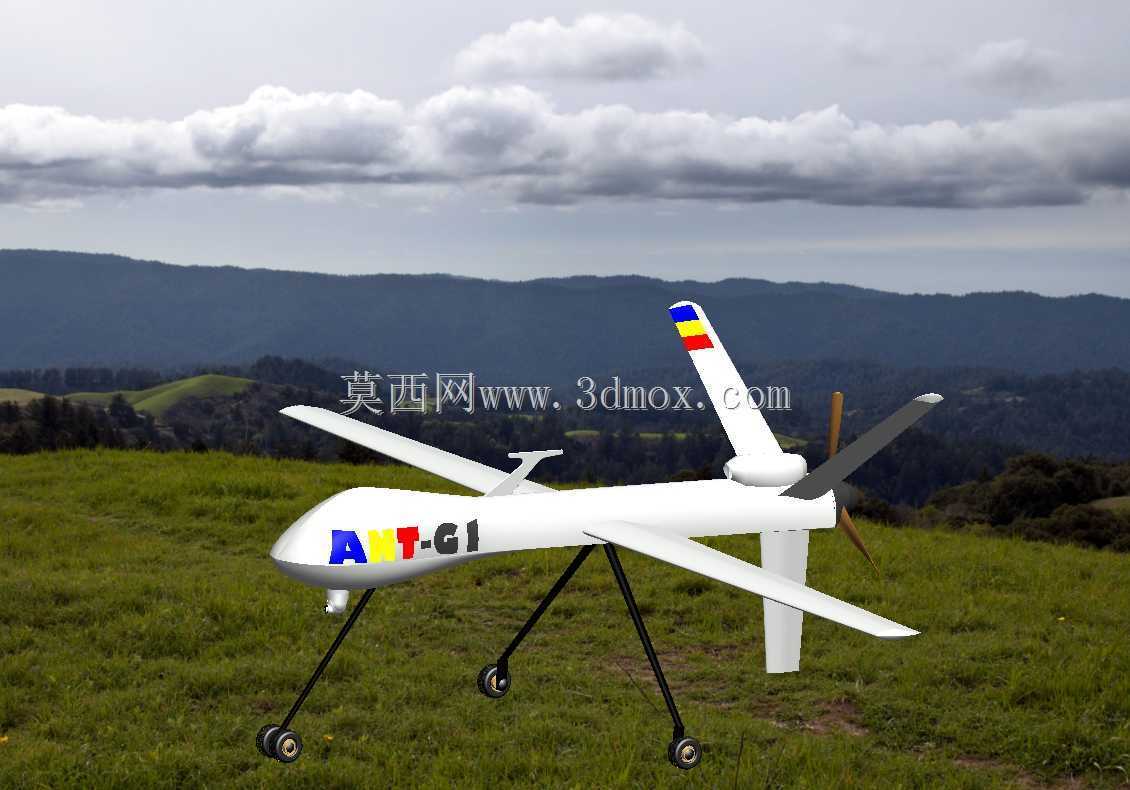

本套三维结构围绕中低空长航时固定翼无人飞行器展开,整机采用上单翼、单垂尾、尾推式动力的常规布局,对应中小型战术侦察与监视类平台的典型构型。从外场使用角度看,这类飞行器主要承担边境巡逻、电力管线巡检、灾情勘察、目标区域持续盘旋监视等任务,对续航时间、巡航升阻比和起降适应性有较高要求,因此结构布置上优先保证机翼展弦比与机身内部容积的平衡。

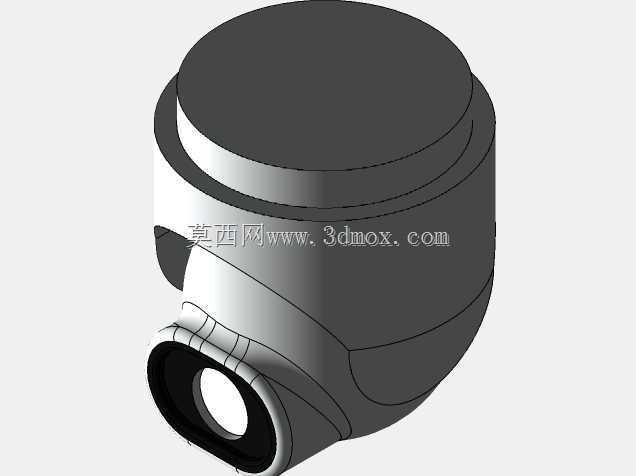

机身采用细长纺锤形截面,前段预留光电载荷舱与航电设备安装空间,中段为主翼对接区与燃油或电池组布置区,后段收缩并连接尾推动力舱。机身截面沿轴向平滑过渡,既降低巡航阻力,也为内部设备导轨、隔框和承力梁提供连续的安装基准。建模时机身蒙皮按薄壁壳体处理,内部以隔框分段,隔框上预留设备安装孔位与走线槽,便于航电、飞控、电源模块的分层固定。

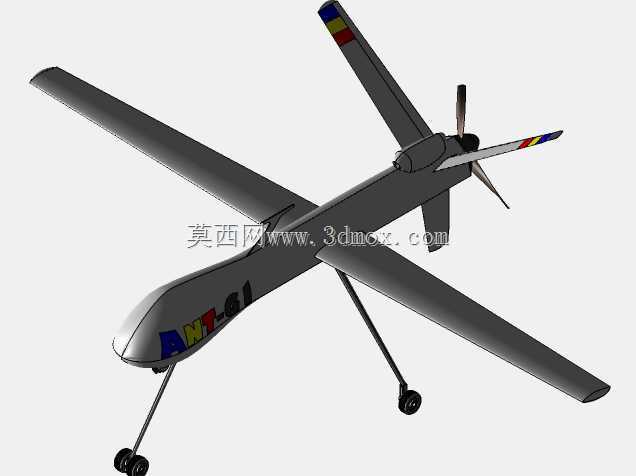

机翼为大展弦比平直上单翼,翼型相对厚度适中,兼顾低速升力与结构刚度。机翼与机身通过中央翼盒对接,翼盒承担主要弯矩,翼内可布置油箱或伺服舵机。机翼后缘设置副翼,用于滚转操纵;翼尖与机身保持足够离地间隙,避免起降擦地。尾翼采用单垂尾加平尾的常规形式,垂尾后缘布置方向舵,平尾后缘布置升降舵,舵面通过摇臂与拉杆连接至舵机,操纵通路在模型中按实际传动关系还原。

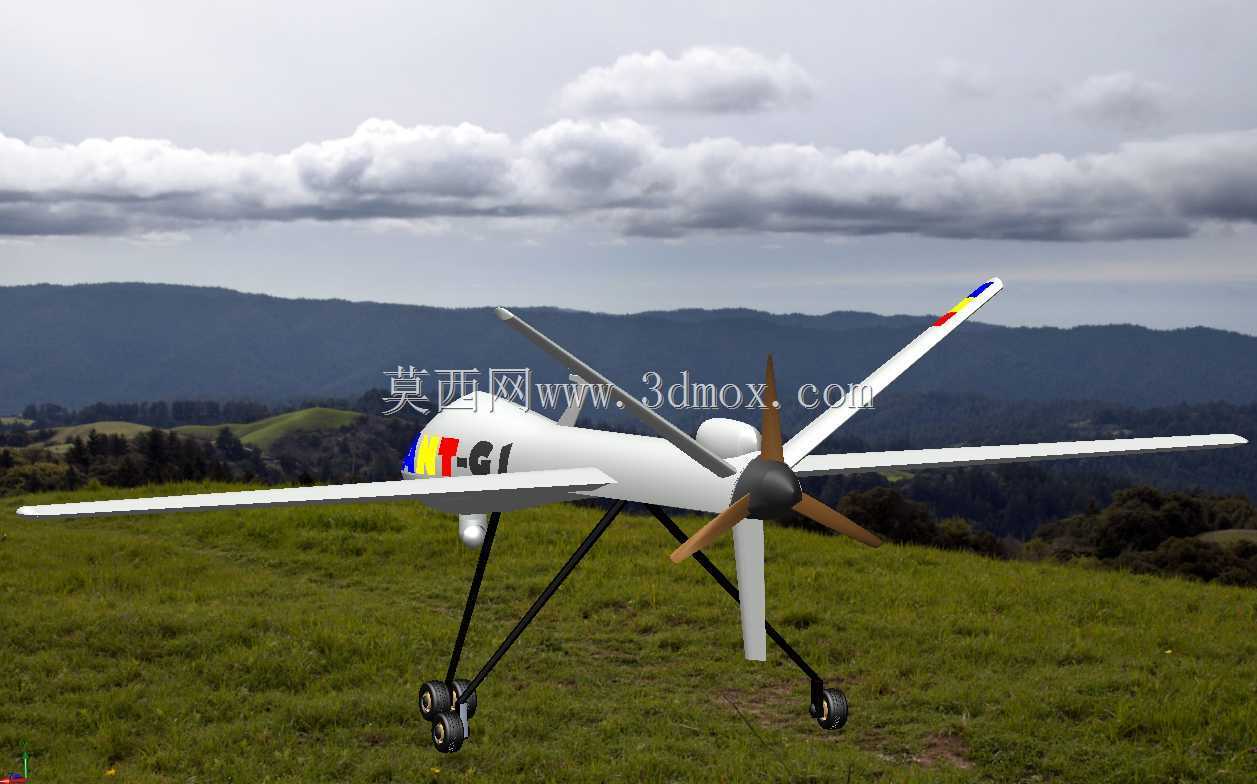

动力系统布置于机身后部,采用活塞发动机驱动后置螺旋桨的推进式方案。螺旋桨为两叶构型,桨叶扭转角沿径向变化,旋转平面与垂尾、平尾保持安全间隙,避免桨叶扫掠尾翼结构。发动机架通过减震安装点固定于机身承力框,进气道、排气管与冷却风道沿后机身布置,推进式布局使机头空间完整留给任务载荷,同时降低螺旋桨气流对光电设备的干扰。

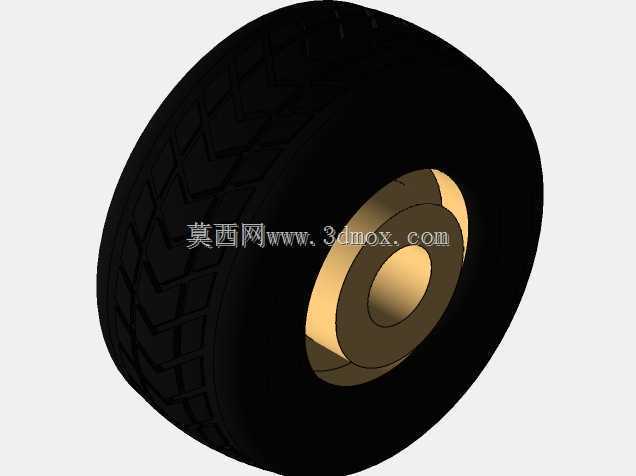

起落架采用前三点式轮式起落架,前起落架位于机头下方,主起落架通过斜撑杆连接于机身腹部。主起落架轮距较宽,保证地面滑跑与起降阶段的横向稳定性;斜撑杆按受压杆件设计,关节处预留转动与缓冲行程。机轮带轮毂与轮胎外形,起落架整体为固定式而非收放机构,这种取舍在中小型无人机上较为常见,能够简化结构、减轻重量、降低维护复杂度,代价是小幅增加巡航阻力,适合对任务可靠性要求高于极限飞行性能的场景。
外形与安装边界方面,整机长度、翼展、机高需协同校核:螺旋桨旋转直径决定了垂尾和平尾的后掠与间距,垂尾高度需满足方向静稳定性要求,平尾布置在螺旋桨滑流与机身尾流影响相对可控的位置。地面停机状态下,机翼下表面、螺旋桨桨尖、尾翼下缘均需与地面保持安全间隙;主起落架接地点相对重心的纵向位置决定了防拿大顶与防侧翻能力,建模时需把重心包线、起落架高度和轮距一并纳入装配约束。
结构设计思路上,模型把机身、机翼、尾翼、动力、起落架拆分为相对独立的子装配,既符合实际制造中的分段成型与总装流程,也便于后续开展干涉检查、质心调整和设备选型。蒙皮、梁、框、肋、接头、撑杆、机轮等零件按承力路径组织:机翼弯矩由翼梁传至中央翼盒,起落架冲击载荷经斜撑杆传至机身加强框,发动机推力经动力架传至后机身主承力结构。对从事飞行器结构建模的人员而言,该模型可用于气动外形复核、起落架布置验证、设备舱空间分配以及无人机总体装配关系的参考。
