阿基米德螺旋式低风速风力涡轮发电装置

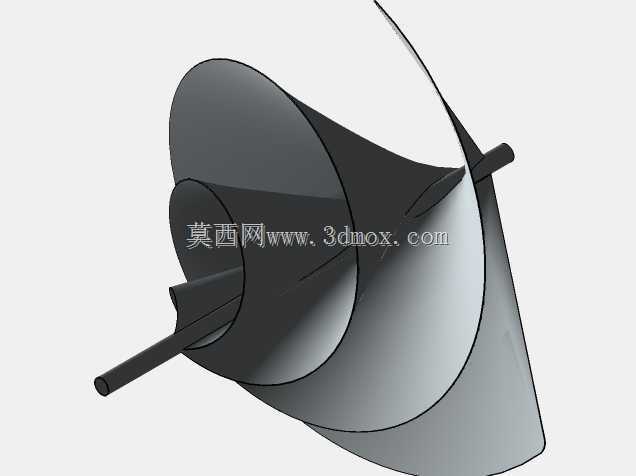

　　阿基米德螺旋式低风速风力涡轮发电装置的三维结构围绕分布式风能利用场景搭建，整套装置由螺旋曲面叶片、中心传动轴、底部支撑立柱、回转连接座四部分组成，核心做功部件为两到三片沿轴向连续缠绕延伸的螺旋形叶片，叶片曲面完全参照阿基米德螺旋线的数学规律生成，整体轮廓模仿鹦鹉螺外壳的对数螺旋形态，没有传统水平轴风机的大直径平直桨叶，也不需要复杂的偏航对风机构。

　　从实际应用场景来看，这类装置主要面向城市楼宇天台、居民小区边角空地、乡村散户院落、园区景观配套、低速风场分布式供电等低风速环境使用。传统三叶片水平轴风机启动风速普遍在3m/s以上，且需要风向稳定、来流无遮挡，在建筑密集、风向紊乱、平均风速偏低的城镇区域很难稳定输出功率；该螺旋涡轮的曲面结构可以承接任意水平方向来流，风从任意角度吹向叶片曲面时，都会沿螺旋面的导流槽产生轴向推力，直接带动中心轴旋转，不需要额外加装风向传感器和偏航回转驱动，结构复杂度大幅降低。

　　设计思路上，叶片的螺旋升角经过反复匹配：曲面从中心轴根部向外缘逐渐延展，叶片外缘的螺旋导程大于根部，来流接触叶片后不会直接被曲面反弹，而是顺着螺旋曲面的走向改变流动方向，将风的动压尽可能转化为驱动轴系旋转的扭矩。两片或三片叶片沿周向均匀错位缠绕，整体形成类似锥形螺壳的封闭导流轮廓，迎风面的投影面积随来流方向自动适配，即使风速只有1.5-2m/s的微风，也能推动叶片克服启动静摩擦力开始转动，低风速下的扭矩输出特性远优于同扫风面积的常规小型风机。

　　外形尺寸与安装边界方面，该装置整体为立式同轴布局，底部支撑立柱为细长圆管结构，立柱下端预留法兰安装盘，可直接固定在混凝土基础、楼顶预埋钢架或者地面预制配重底座上；上端螺旋做功段的最大径向尺寸远小于同功率水平轴风机的桨叶旋转直径，运行时叶片不会向外伸出形成大半径旋转扫掠区，不需要预留大范围的安全避让空间，周边即使有护栏、墙体或者绿植遮挡，也不会出现叶片碰撞风险。整机轴向高度可根据安装场景调整，螺旋段的轴向长度和底部立柱长度可独立拆分建模，运输时可以将螺旋叶片组件和立柱分段拆解，现场仅需对接法兰、紧固连接螺栓即可完成装配。

　　结构细节上，叶片采用薄壁曲面构型，建模时曲面连续顺滑无突变折角，风沿曲面流动时不会产生明显的涡流脱流，运行气动噪音远低于高速旋转的平直桨叶，适合对噪音敏感的居住区域使用。中心传动轴从螺旋叶片的几何中心贯穿，轴系下端延伸至支撑立柱内部，可直接对接永磁发电机的输入轴，不需要额外加装增速齿轮箱，减少了传动环节的机械损耗和故障点。叶片和中心轴的连接位置设置加强筋过渡，避免薄壁叶片在持续交变风载荷下出现根部应力集中；螺旋叶片的自由端做收边处理，外缘没有尖锐突出结构，即使人员近距离接触也不会产生高速桨叶的切割风险。

　　在功能特性层面，该装置除了发电做功之外，螺旋曲面的独特造型本身具备景观展示属性，可以作为科普园区、绿色建筑示范项目的可视化风能展示装置，直观呈现阿基米德螺旋原理在流体能量捕获上的应用。建模过程中所有曲面均保持参数化关联，修改螺旋线导程、叶片数量、锥度比例参数即可快速衍生出不同功率等级的变体结构，方便设计者根据目标安装区域的常年平均风速、可用安装空间调整整机尺寸，平衡扫风面积、启动扭矩和结构重量之间的关系，为分布式小型风电设备的结构优化提供完整的三维参考。
