小型三叶片水平轴风力涡轮机组

　　这套小型水平轴风力涡轮机三维结构，面向分布式微风电与离网供电场景搭建，常见于山区牧区独立住户、沿海渔排、野外监测基站、风光互补路灯、农林灌溉点位以及小型教学实训平台。这类机组不依赖大电网铺设，在年均风速稳定、开阔无遮挡的区域可把来流风能转化为电能，配合蓄电池与整流逆变单元，为低功率负载提供持续或补充电力。

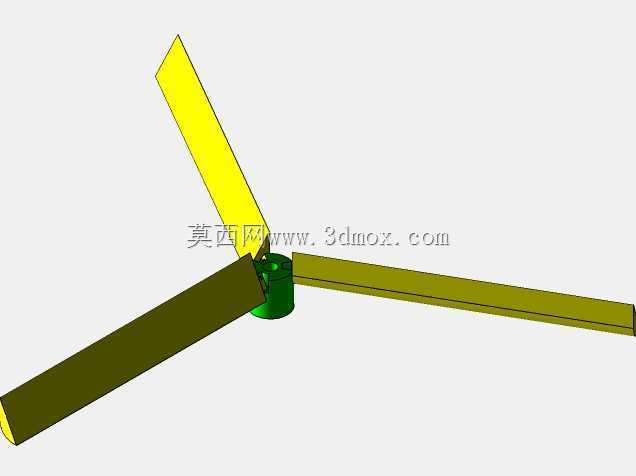

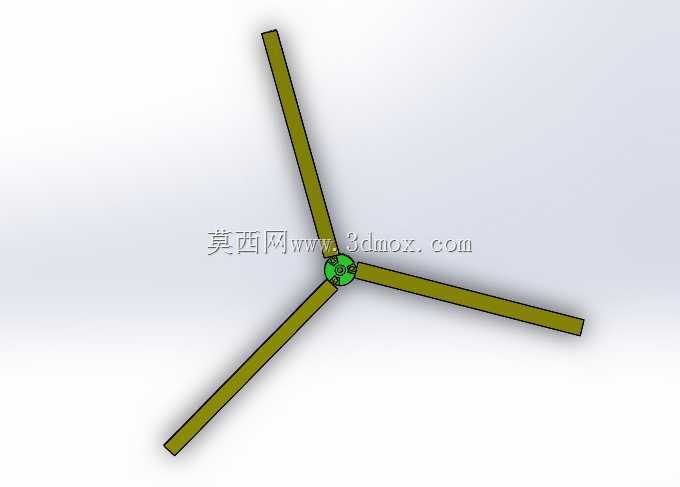

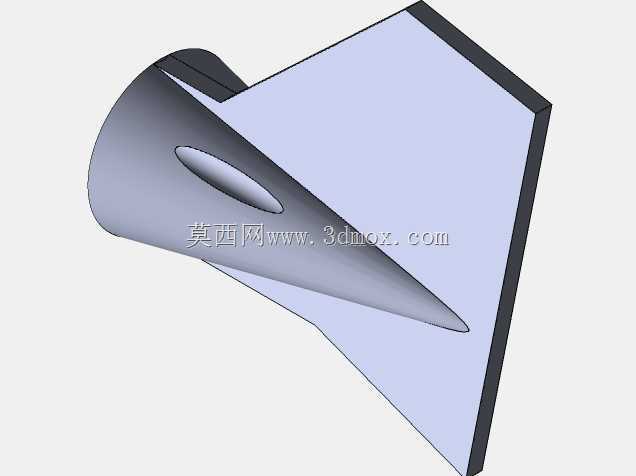

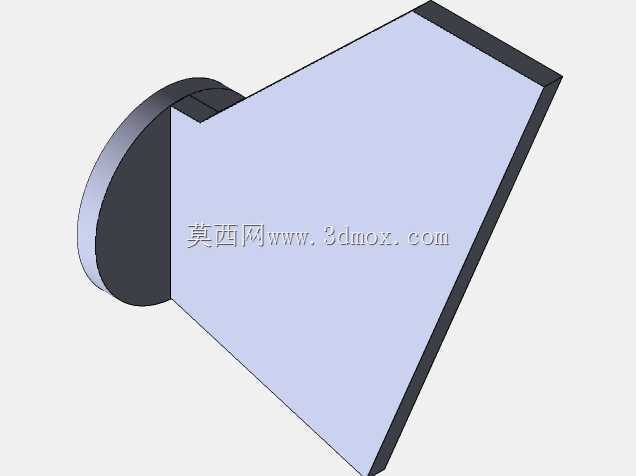

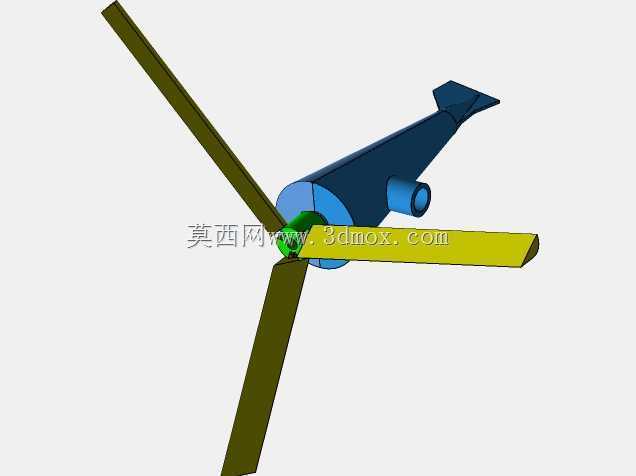

　　从整机布置看，模型采用上风向三叶片方案，叶轮位于塔架前方，机舱沿偏航轴线随风向调整，能够减少塔影对叶片入流的干扰。三片细长叶片沿轮毂周向均布，气动载荷相对均衡，启动转矩和运行平稳性优于单叶或双叶结构；叶片叶尖带有明显收窄趋势，有利于控制叶尖线速度并降低气动噪声。机舱尾部设置尾舵式对风结构，在小型机组中可利用尾流推力实现被动偏航，结构简单，维护点少，适合无人值守环境。

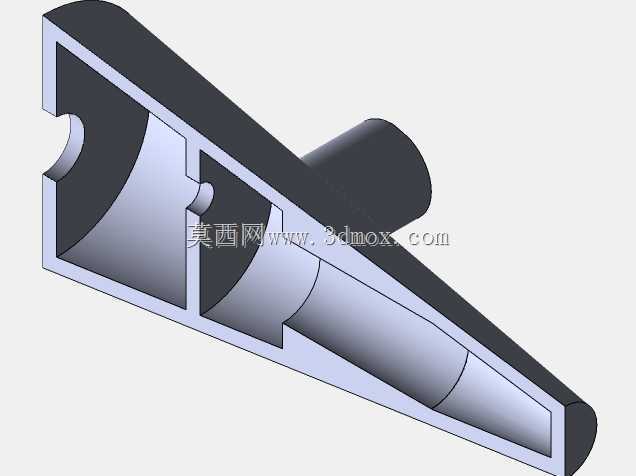

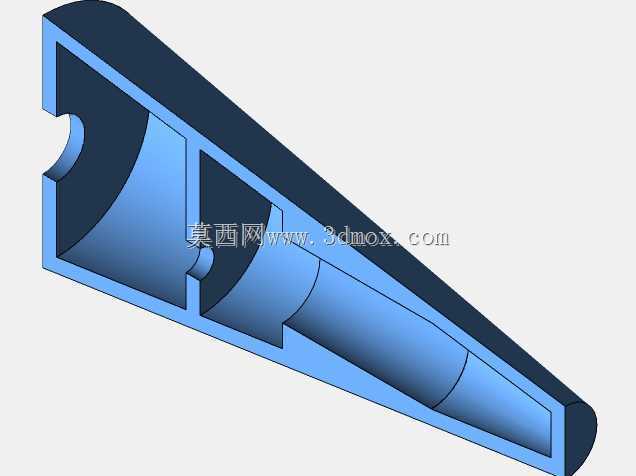

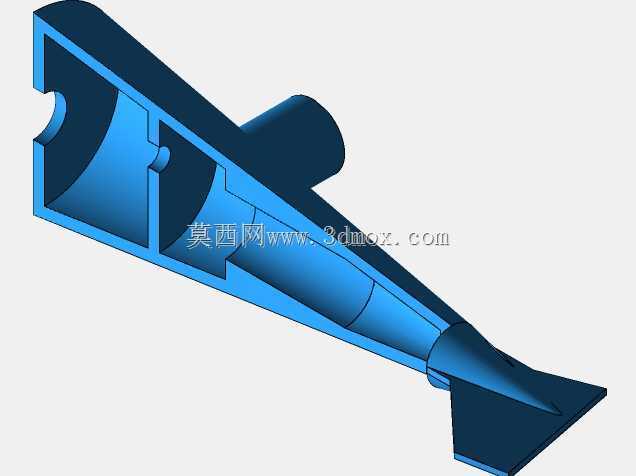

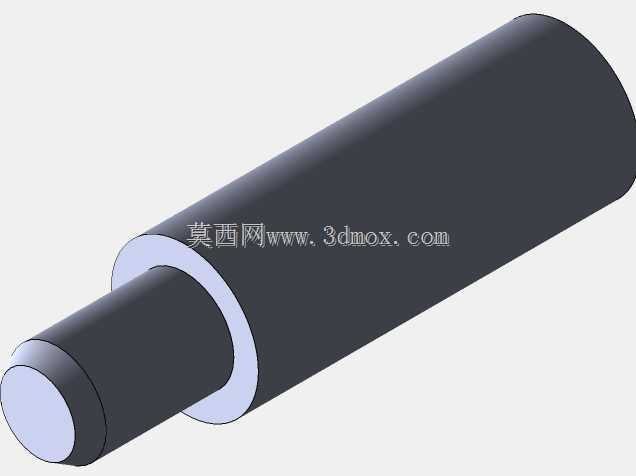

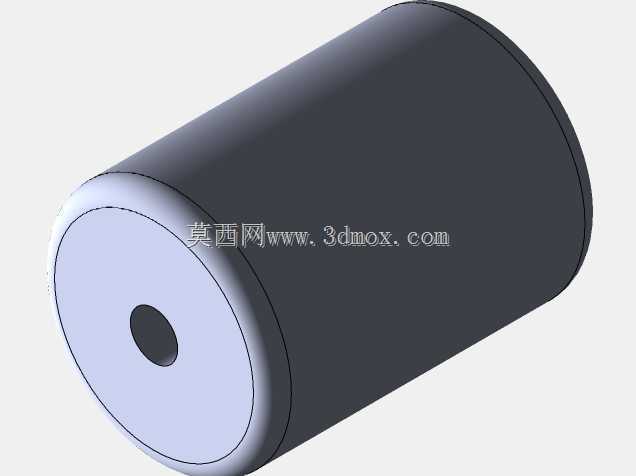

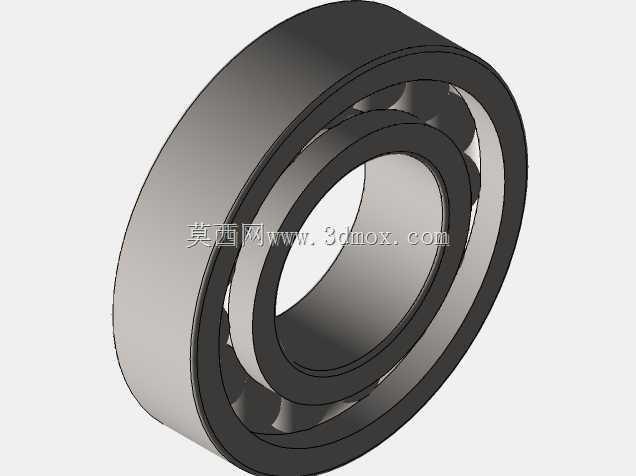

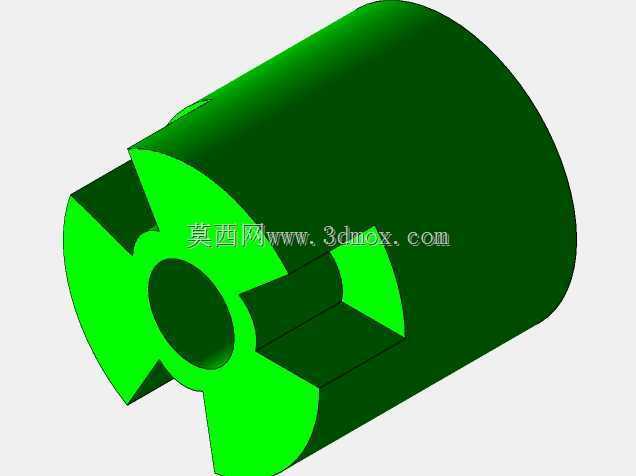

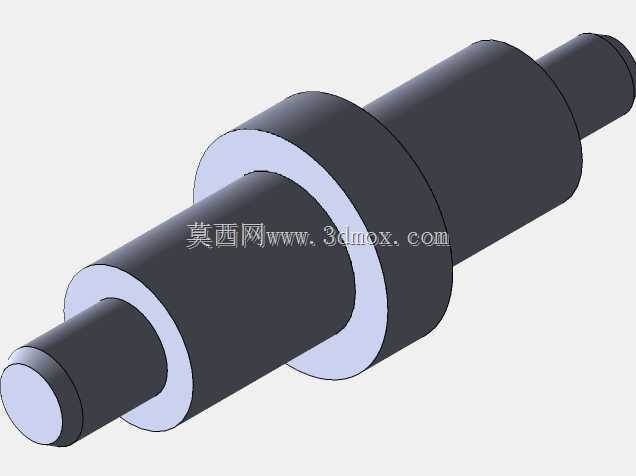

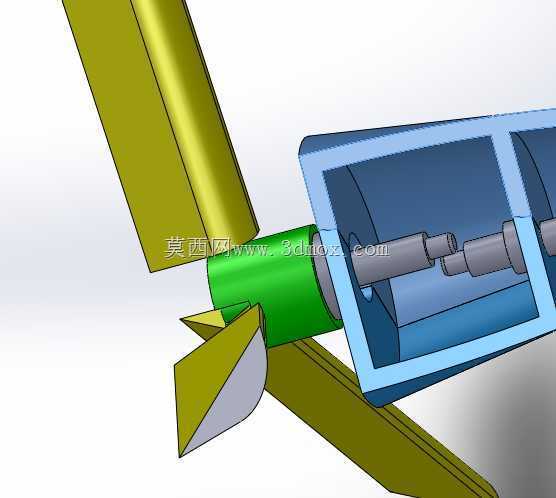

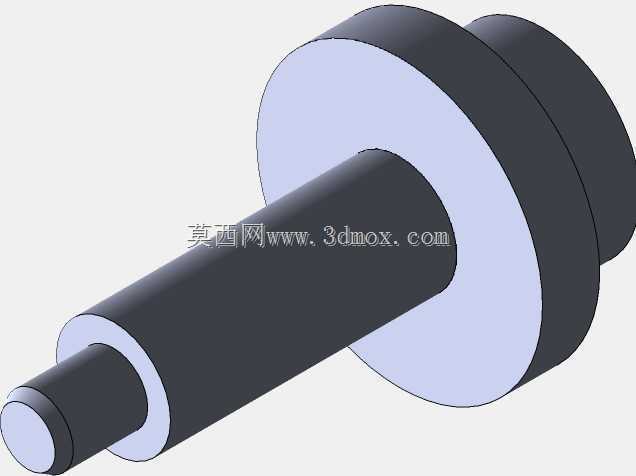

　　建模时叶轮、轮毂、机舱壳体、尾梁、尾舵和塔架分段表达，便于后续拆件校核。轮毂处保留叶片安装夹角与根部连接区域，设计人员可在此基础上补充变桨或定桨连接细节；机舱内部可继续布置发电机、主轴、轴承座、制动装置和控制器，外形壳体则需兼顾防雨、防尘与散热。塔架采用单立柱形式，底部与基础法兰或预埋构件连接，顶部通过回转支承或偏航座承载机舱；实际工程中需要根据当地极限风速、叶轮扫掠面积和塔顶质量复核塔架屈曲、螺栓强度及基础抗倾覆能力。

　　外形边界方面，叶轮直径决定扫风面积，是功率估算的首要参数；塔架高度则影响叶片最低离地高度和湍流强度，选型时应让叶尖避开地面遮挡、树木冠层和邻近建筑尾流。安装平台需预留机舱吊装空间、塔架基础尺寸、叶片回转半径以及维护通道，叶尖与周边障碍物之间应保留安全距离。若用于屋顶或支架平台，还要重点核算结构振动，避免叶轮转动频率与支撑体系产生共振。

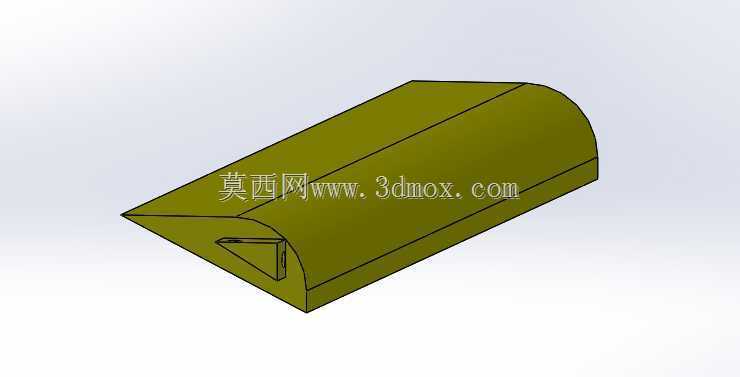

　　功能设计上，小型风机的核心不只是“能转”，还要在低风速下顺利启动，在高风速下限制转速并保护发电机。定桨距机组常通过叶片气动失速、电磁制动或侧偏保护实现限速；带控制器的系统则可根据转速、电压和风向信号调节负载投入。三维结构在这些位置应预留线缆通道、检修口和紧固件空间，不能只追求外观完整。叶片材料在实物中多采用玻璃钢或复合材料，模型中以连续曲面表达翼型扭转和锥角关系，可为后续气动分析、模具分型和装配干涉检查提供基础。

　　现场应用时，机组通常与光伏板、蓄电池柜和逆变器组成风光互补系统。风机在夜间、阴雨和冬季风资源较好时段补足光伏出力，光伏则在白天强日照条件下承担主要发电任务。对于通信基站、河道监测点和边境哨所这类负载，供电可靠性比单机峰值功率更重要，因此风机选型要结合当地风速频率分布，而不是单纯按额定功率匹配。三维模型可用于方案评审中的安装间距确认、运输分段规划、塔架高度比选以及维护可达性检查，帮助结构工程师在投产前发现叶片与尾舵、机舱与塔架、线缆与回转部件之间的潜在干涉。
