参数化渐开线花键轴传动构件

　　花键轴在动力传递系统里属于典型的多齿啮合连接件，常见于变速箱输出端、机床主轴进给机构、工程机械行走驱动以及需要大扭矩同轴传递的场合。与单键连接相比，沿圆周均匀分布的多齿结构能够把载荷分散到更多接触面上，齿根应力集中明显降低，配合段的对中性也更好，这也是高速、重载或需要滑移换挡的机构大量采用渐开线花键的原因。

　　这套构件的核心在于渐开线齿形。齿廓采用渐开线曲线而非矩形直齿，啮合时齿面接触沿齿高方向逐步进入，运转平稳，承载能力强，同时具备自动定心的特点。建模过程中没有逐齿拉伸堆砌，而是通过方程与公式驱动齿廓生成：先确定模数、齿数、压力角等基础参数，由基圆半径展开渐开线，再按齿厚与齿槽宽的关系截取单齿轮廓，圆周阵列后形成完整端面。这样做的好处是参数可调——修改齿数或模数，整条轴的齿形、外径、根径都会联动更新，便于系列化设计。

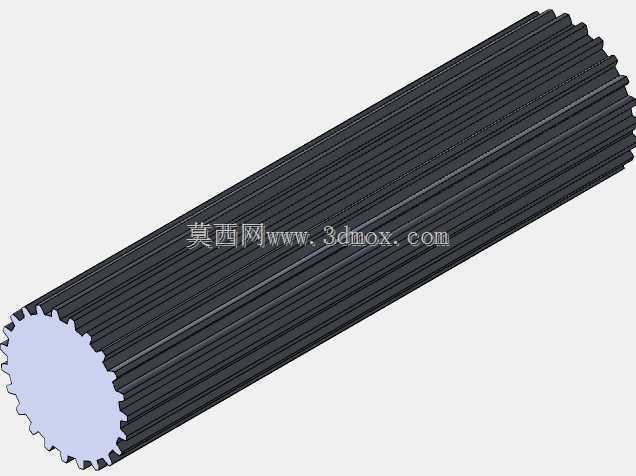

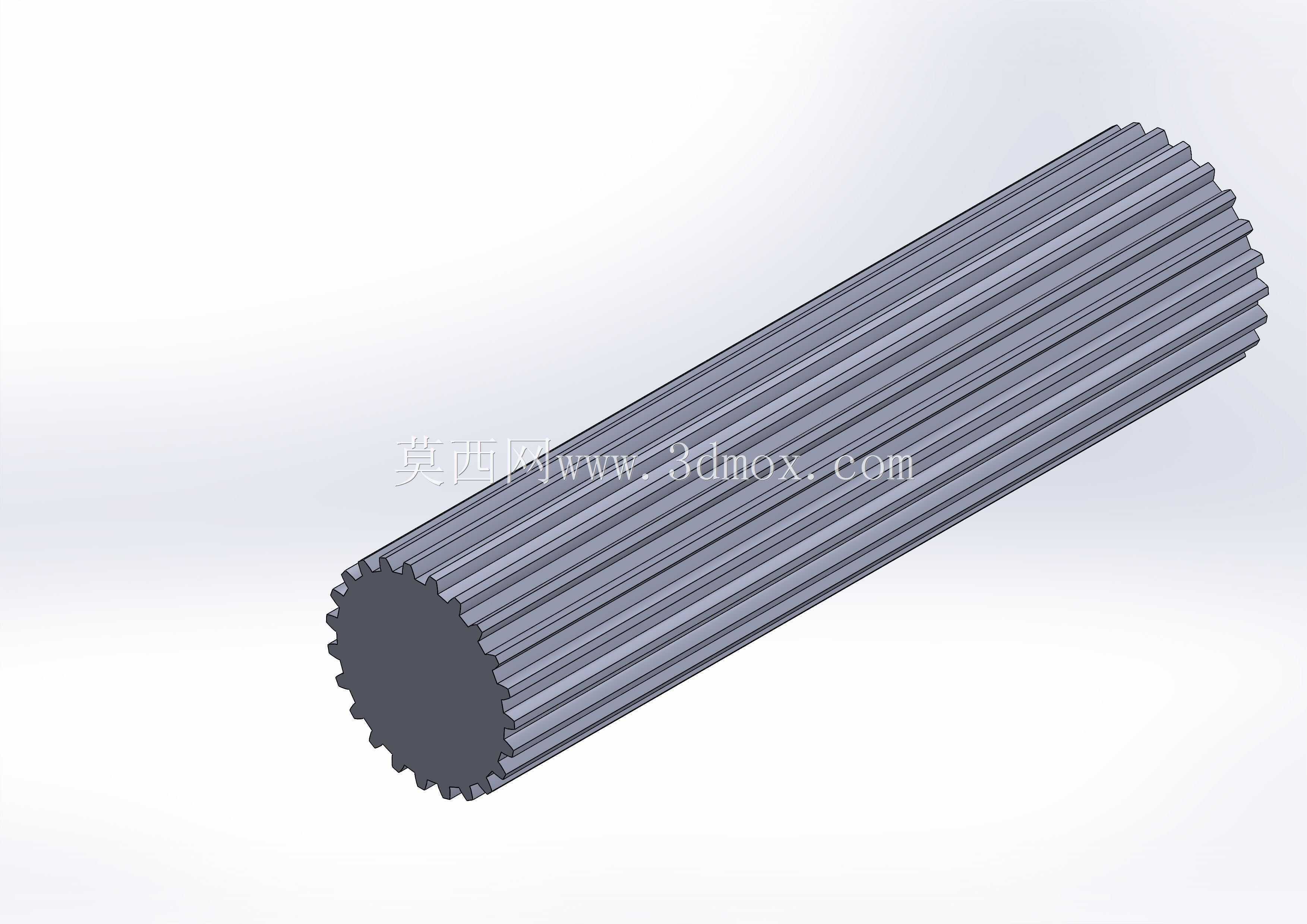

　　从外形上看，零件为一根长直轴，外圆全长布满连续的纵向花键齿，齿向与轴线平行，属于直齿渐开线花键。端面呈现均匀的齿状轮廓，齿顶圆与齿根圆之间由渐开线齿面过渡。轴段没有额外的台阶、轴肩或键槽，整个配合面即为花键本体，这种形式适合与内花键套或花键孔全长配合，既可以固定连接传递扭矩，也可以在需要轴向移动的场合作为滑移齿轮的导向支承。

　　安装边界方面，设计时需要重点约束几个尺寸关系：齿顶圆决定外花键与内花键孔的最小通过间隙，齿根圆关系到轴的基体强度与退刀空间，配合长度则影响接触应力分布与导向稳定性。实际选型中，配合长度通常按轴径的一定比例选取，过短会导致单位齿面压力偏高、磨损加快，过长则增加加工难度并可能因累积误差影响装配。齿端一般需要倒角或倒圆，便于内花键套入装配，也避免热处理后尖角崩裂。

　　工程应用里，这类轴的受力以扭转为主，同时在悬臂或支承跨距较大时伴随弯曲载荷。多齿均布使各齿分担扭矩，但仍需校核齿面挤压应力与齿根剪切强度，尤其是在频繁正反转、冲击载荷的工况下。材料多选调质钢，齿面经感应淬火或渗碳处理提高硬度与耐磨性，芯部保留韧性以抗扭断。参数化模型在这一环节很有价值：改变齿数、模数和轴长后，可以快速重新生成几何，转入有限分析或工程图，无需重复绘制齿廓，大幅缩短系列规格的开发周期。

　　建模思路上，渐开线的准确表达是关键。先由压力角和模数算出分度圆、基圆，渐开线从基圆出发按展角与压力角的函数关系逐点生成，再镜像得到单侧齿槽边界，经修剪形成单个齿形；端面齿廓封闭后沿轴向拉伸成实体，齿顶与齿根的过渡圆角需在草图或特征中处理，避免应力集中。整个轴体为等截面直杆，轴向无变径，结构简洁，加工时可通过花键滚轧、插齿或磨齿获得，参数化方程保证了不同规格下齿形几何的一致性与正确性。
