航空航天车削旋转支架工装结构

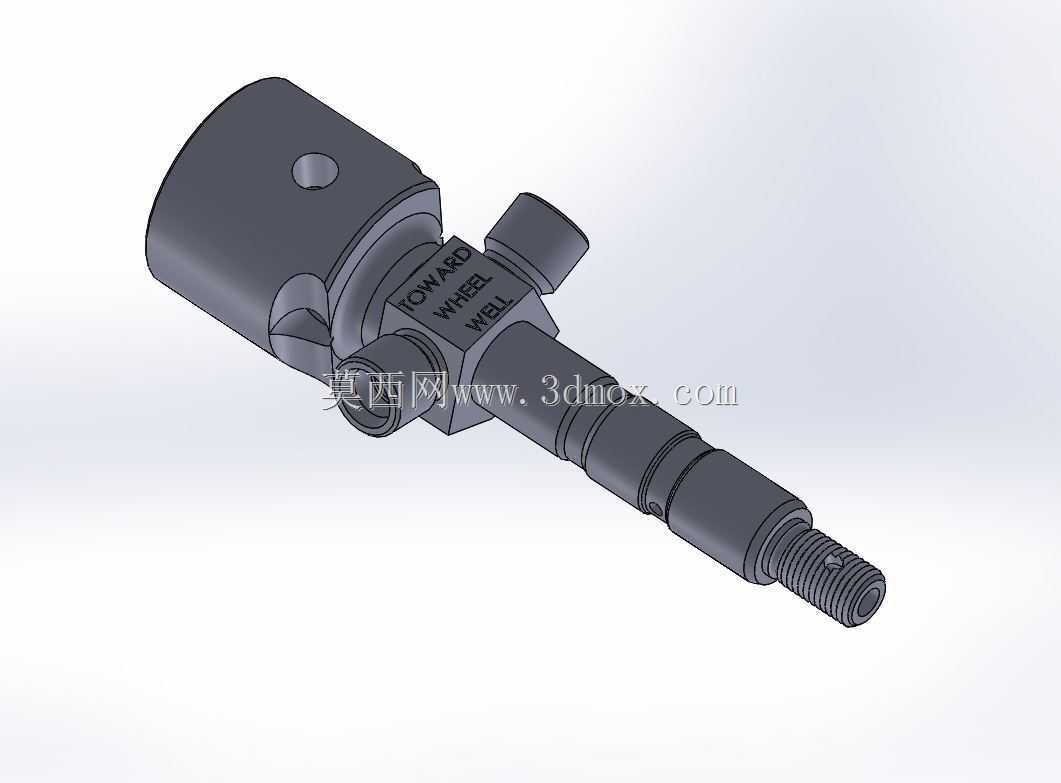

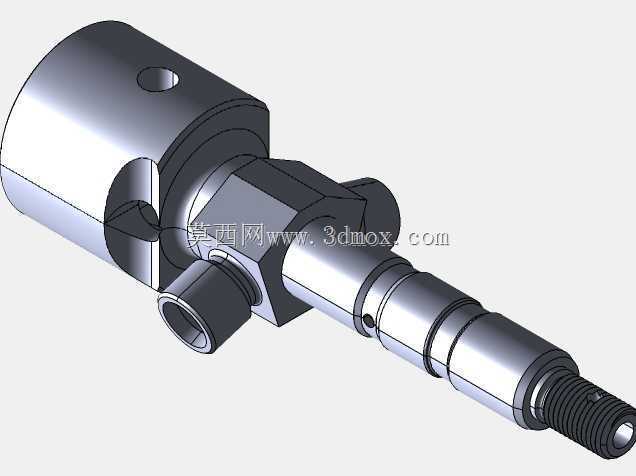

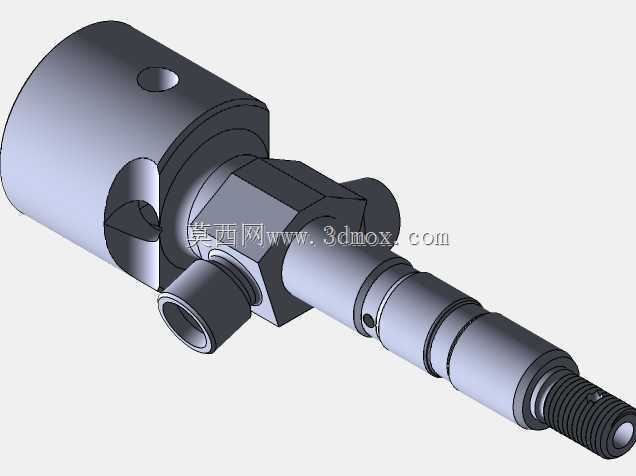

　　该旋转支架属于细长轴与块状夹持座组合的精密工装类零件，整体沿长轴方向呈阶梯轴延伸布局，一端为近似方块的夹持基体，另一端为带外螺纹的细长杆段，中间通过多段不同直径的圆柱轴颈、侧向凸台与铰接孔完成功能衔接，主要面向航空航天类小型精密部件的装夹、角度调整与旋转支撑场景，可在车床、cnc加工工位、检测工装台架中作为角度转接支撑件使用，也可配套在小型凸轮式调整机构里承担旋转定位作用。

　　从实际装配边界来看，块状夹持基体位于整根零件的最左端，外形为带圆角过渡的近似立方体，基体侧面开设横向贯通圆孔，该孔为核心铰接安装位，可穿入锁紧销轴与外部固定支座连接，基体内部预留空腔用于容纳配套的旋转锁紧块，空腔侧壁加工出定位平面，避免装入的配合件发生周向打滑。基体朝向长轴的一侧延伸出两段对称布置的侧向圆柱凸台，凸台轴线与长轴轴线垂直，凸台端面加工出内螺纹孔，用于安装锁紧旋钮或者定位顶丝，当支架旋转到设定角度后，拧紧两侧顶丝即可压紧内部铰接轴，锁定当前转角位置。

　　长轴段从块状基体的中心位置沿轴向向外延伸，整根轴采用阶梯变径设计，靠近基体的轴段直径较大，表面加工出环形定位槽，该槽可配套卡环或者轴用挡圈，限制支架在配套设备上的轴向窜动；轴段中段为光滑圆柱面，作为旋转支撑的配合轴颈，装配时可装入铜套或者直线轴承，保证支架绕轴线转动时的同轴度；轴段末端加工连续外螺纹，螺纹段根部预留退刀槽，螺纹端部做倒角导向，方便配套锁紧螺母快速旋入，螺母拧紧后可将支架轴向固定在工装面板上，同时保留绕轴线旋转的自由度。

　　设计过程中优先考虑了车削加工的工艺可行性，整根长轴的所有外圆、台阶、螺纹、退刀槽均可在普通数控车床上一次装夹完成加工，仅块状基体上的横向铰接孔、侧向凸台螺纹孔需要后续在加工中心上完成铣削与钻孔工序，工序拆分清晰，无需特殊定制刀具。块状基体的棱角全部做圆角处理，既消除热处理环节的应力集中风险，也避免装配过程中锐边划伤操作人员。基体表面刻印的标识字符采用凹刻工艺，不会额外增加零件外轮廓尺寸，也不会在长期使用中因摩擦磨损丢失标识信息。

　　在功能特性上，该支架同时具备轴向定位、周向旋转、角度锁止三重作用：铰接孔与外部支座连接后，支架可绕销轴在小角度范围内俯仰调整，长轴段装入配套基座的轴承孔后，整根支架可绕自身长轴做360度回转，两侧侧向凸台上的锁紧件可分别对两个旋转自由度进行锁止，调整完成后整个支架的空间姿态完全固定，不会在加工振动过程中出现偏移。零件的尺寸链设计上，长轴各段轴颈的同轴度公差控制在0.02mm以内，块状基体上铰接孔的轴线与长轴轴线的垂直度公差不超过0.03mm，保证旋转过程中不会出现卡滞、偏心晃动的问题。

　　实际应用场景中，这类支架常布置在航空小型零件的专用检测工装上，用来固定待测传感器或者小型凸轮部件，通过旋转支架调整待测件的朝向，配合三坐标测量头完成不同角度形位公差的检测；也可安装在小型数控车床的刀架旁，作为辅助支撑件托住细长轴类工件，减少车削加工时工件的让刀变形。安装时块状基体的背面为定位基准面，该平面经过磨削加工，平面度公差0.01mm，贴合工装面板后可保证整个支架的安装基准稳定，长轴末端的螺纹段穿过工装面板的过孔后，套入垫片与锁紧螺母，即可完成轴向固定，侧向凸台的螺纹孔接口为标准公制规格，可通用市面常见的锁紧旋钮，无需定制特殊操作件。

　　结构建模时优先以长轴的轴线作为全局设计基准，先绘制各段轴的回转截面草图，通过旋转命令生成整根轴的基础实体，再在轴的一端叠加块状夹持基体，拉伸切除出内部空腔与横向铰接孔，最后创建两侧的侧向凸台，打孔攻丝完成所有细节特征。所有倒角、退刀槽、圆角特征均按照实际加工工艺顺序添加，避免出现建模特征与机加工工序冲突的问题，装配验证时可将销轴、锁紧螺母、轴承等标准件直接调入装配环境，模拟支架的旋转与锁止动作，提前检查运动过程中是否存在零件干涉，确保设计结构完全满足实际工装的使用要求。
