黏土挤出机用福马式成型模头结构

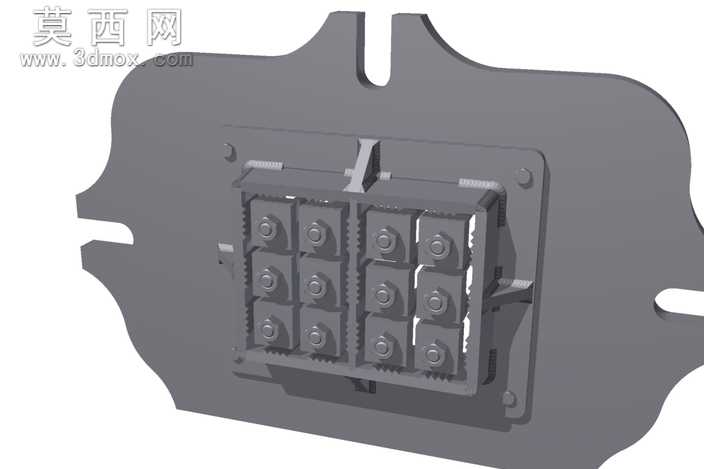

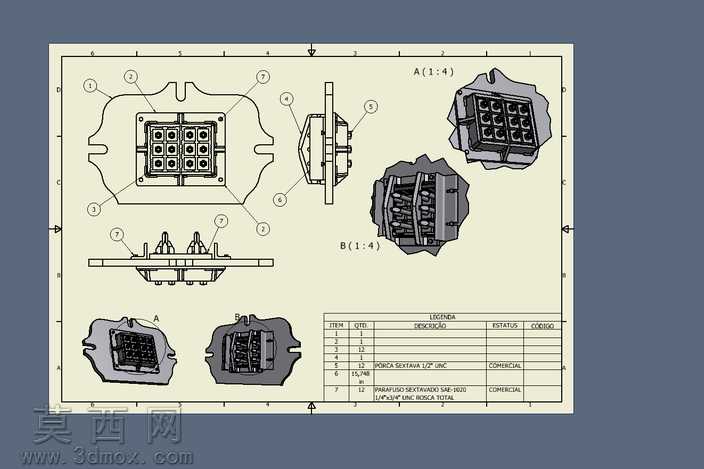

本模型为黏土挤出设备配套的福马规格成型模头组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循机械加工的尺寸公差逻辑，对模头安装板、定位槽、固定孔位等装配特征做了精准还原，确保模型可直接用于虚拟装配校验与生产工艺参考。模型整体采用装配体层级搭建，将安装基板、成型腔框架、12组独立出料成型单元、侧边定位凸耳、固定螺栓位拆分为独立零件层级，每个零件的建模均从草图基准面出发，通过拉伸、切除、阵列、倒角等基础特征完成结构构建，未使用冗余的装饰性特征，保证模型几何拓扑干净，可直接导入各类CAE软件做挤出受力模拟、流体出料仿真分析。渲染环节采用哑光深灰工程塑料材质模拟模头主体的金属喷涂质感，对出料口的棱边做了微小圆角处理还原实际机加工的倒角效果，通过环境光遮蔽效果凸显模头腔体的分层结构，清晰展示内部成型单元的排布逻辑：12组成型口呈3行4列矩阵排布，每个成型口周边设置了定位卡槽与加强筋结构，既保证陶土挤出时的成型精度，也能提升模头整体的结构强度，避免长期受压出现形变。设计思路上围绕黏土挤出的实际工况展开，安装基板两侧设置的异形定位槽可快速与挤出机出料端完成卡接定位，无需额外调整即可保证同轴度，成型腔内部做了渐变式导流结构，可让进入模腔的陶土均匀分配到每个出料口，避免各出料口出料速度不均导致的坯体变形问题，模头顶部的定位凸条可快速更换不同规格的成型模板，适配不同截面形状的陶土坯料挤出需求，整体结构兼顾了安装便捷性、结构耐用性与出料稳定性，可直接作为陶土加工设备的配套部件设计参考，也可用于职业院校机械装配课程的教学演示案例。
