阶梯式传动轴机械零件三维设计

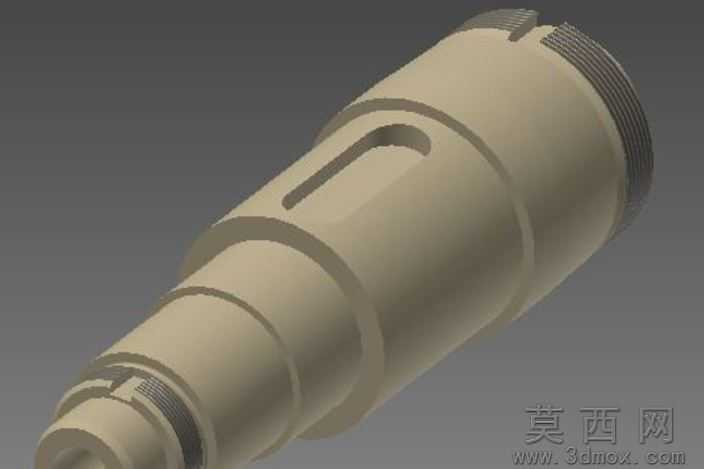

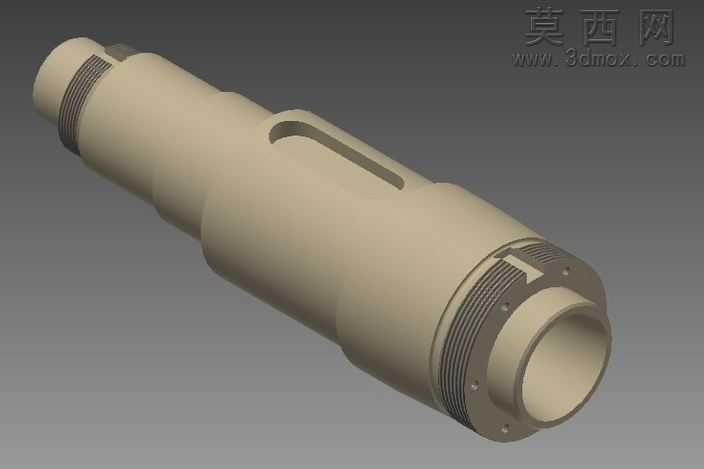

本作品为典型阶梯式传动轴的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全参数化草图绘制与特征构建，首先以轴类零件的公共回转轴线为基准创建中心草图，通过旋转凸台特征生成轴的主体回转基体，严格遵循阶梯轴的直径递变设计规范，各轴段的直径、长度尺寸均按照机械传动场景的装配需求设定，依次完成定位轴肩、装配轴段、螺纹连接段的特征搭建。针对轴身的键槽结构，采用拉伸切除特征完成精准建模，键槽的宽度、深度、长度尺寸匹配标准平键的装配公差要求，键槽的位置选取在对应传动零件的装配轴段中部，保证扭矩传递过程中的受力均匀性。轴段两端的外螺纹特征通过软件自带的螺纹命令生成，严格匹配标准公制螺纹的牙型、螺距参数，螺纹收尾处设计有合理的退刀槽结构，退刀槽的宽度与深度符合机械加工工艺要求，避免实际加工过程中出现撞刀、螺纹加工不完整的问题。渲染阶段采用哑光金属材质模拟轴类零件常用的45号调质钢质感，调整材质的粗糙度、反光度参数还原真实机加工零件的表面效果，场景光照采用柔和的漫反射光源搭配辅助轮廓光，清晰展现各轴段的台阶轮廓、键槽结构与螺纹细节，避免阴影过重遮挡结构特征。结构设计上充分考虑轴类零件的装配逻辑，各定位轴肩的高度符合轴承、传动轮的定位安装要求，轴段的长度尺寸预留了标准紧固件的装配空间，轴端的倒角特征按照工艺规范设计，既去除零件加工后的锐边毛刺，也便于装配过程中零件的顺利导入。设计思路围绕通用机械传动场景的使用需求展开，摒弃冗余结构，在保证轴体扭转强度、弯曲刚度的前提下优化各轴段的直径配比，降低零件整体重量，同时所有结构特征均符合常规机加工的工艺要求，不存在无法加工的倒扣、薄壁脆弱结构，可直接用于后续的工程图生成、数控加工编程或者虚拟装配仿真场景，能够适配减速器、机床主轴箱、传动滚筒等多种通用机械设备的传动系统装配需求。
