星型五缸径向活塞发动机曲柄连杆总成

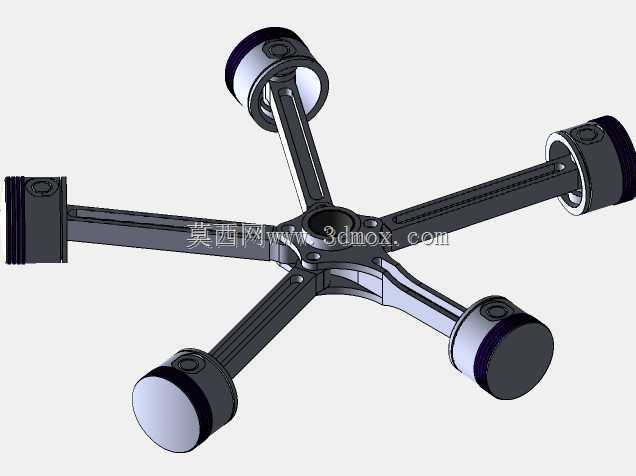

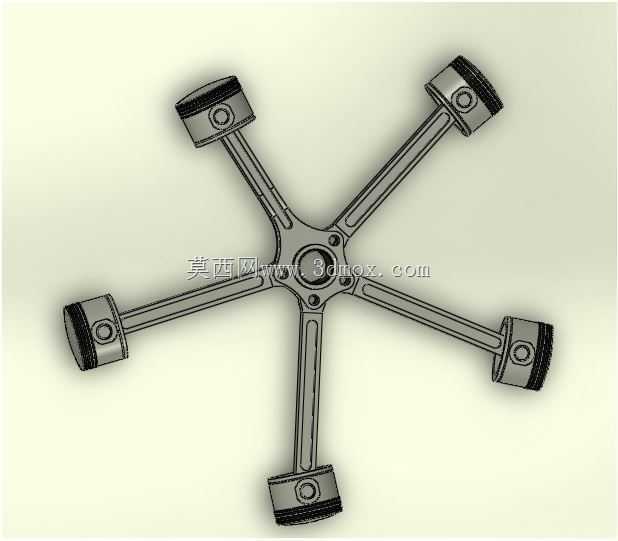

　　径向发动机又称星型发动机，属于往复式内燃机的经典构型，在早期大型航空动力装置中应用极为广泛，活塞通过主连杆与铰接式副连杆组件连接到中心曲轴，整套机构围绕曲轴轴线呈圆周放射状均匀排布。这套五缸径向布置的曲柄连杆总成，完整还原了星型航空发动机核心运动部件的装配关系，五个活塞组件沿中心曲轴回转中心呈72度夹角均匀分布，每一组活塞都通过独立连杆与中心曲柄销部位铰接，其中一根为主连杆直接套装在曲柄销上，其余四根连杆通过铰接销轴与主连杆大头端的凸耳结构相连，这种结构设计能够在单曲轴拐的回转行程内，依次驱动五个活塞完成吸气、压缩、做功、排气的四冲程循环，大幅提升动力输出的平顺性与单位体积功率密度。

　　从实际工程应用场景来看，这类径向发动机早年大量装配在螺旋桨动力飞机、早期通航飞行器以及部分特种地面动力设备上，放射状的缸体布局自带极佳的迎风散热条件，气缸直接暴露在迎面气流中，不需要额外布置复杂的水冷管路与散热包，整机结构简单、可靠性强，在航空工业发展阶段承担了主力动力输出的角色。即便在当下，不少复古通航飞机、航空爱好者自制飞行器、航空教学演示样机以及博物馆动态展陈设备中，依然会采用这类径向发动机结构，其紧凑的径向占用空间与稳定的低速大扭矩输出特性，也让它在部分小型特种船舶、固定式动力机组中保有应用价值。

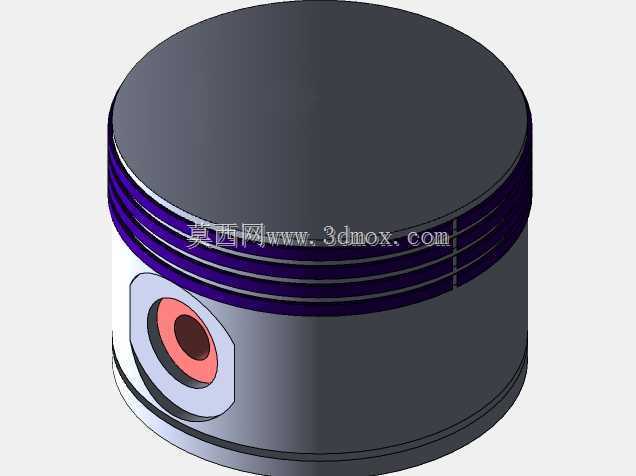

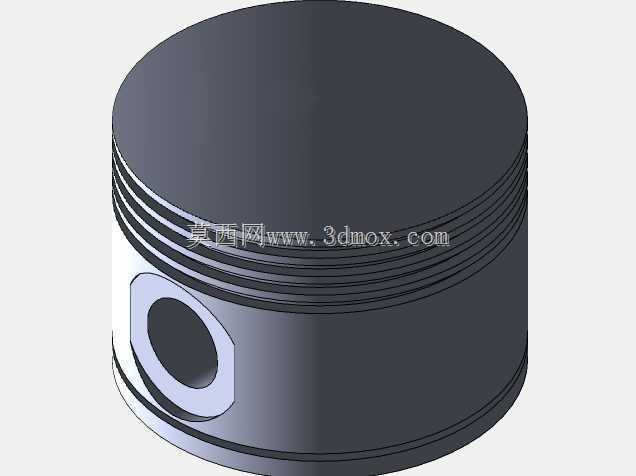

　　从结构功能特性来看，整套总成的核心运动逻辑是将五个活塞的直线往复运动，通过连杆机构转化为中心曲轴的旋转运动。活塞头部预留有活塞环安装槽位，可装配气环与油环实现气缸内的燃气密封与机油刮除，活塞销孔与连杆小头通过浮动活塞销铰接，连杆杆身采用工字形截面设计，在保证连杆抗拉压刚度的前提下尽可能降低往复运动质量，减小曲轴高速回转时的惯性力载荷。中心曲轴的曲柄销偏心距决定了活塞的行程长度，五个连杆的大头端铰接点位围绕主连杆大头圆周分布，在曲轴旋转一周的过程中，五个活塞会按照固定的相位差依次到达上止点，做功冲程交替叠加，输出扭矩的波动幅度远低于同缸数直列发动机，运转时的振动水平也因为径向对称布置得到天然平衡，不需要额外加装复杂的平衡轴结构。

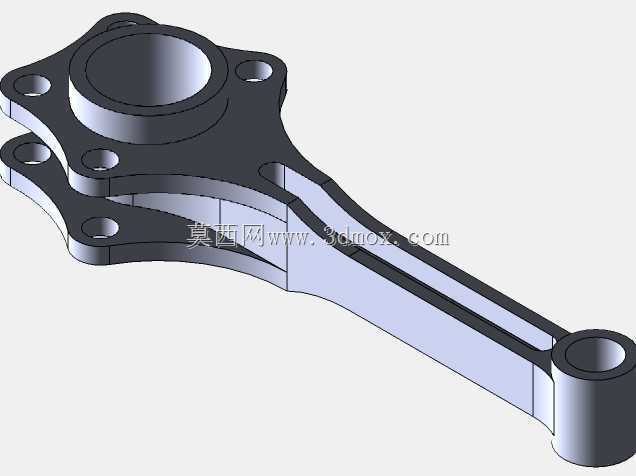

　　在设计思路层面，这套径向总成首先要保证五个缸的相位角度完全均分，任意相邻两个活塞连杆组件的夹角误差需要控制在极小范围内，避免各缸做功间隔不均引发的附加冲击载荷。主连杆的大头采用整体剖分结构，内孔与曲柄销间隙配合，大头外圆周边加工出四个均匀分布的铰接凸耳，每个凸耳上开设同轴销孔用于安装副连杆的铰接销轴，副连杆的大头端做成叉形结构卡在凸耳两侧，通过销轴完成铰接，这种铰接结构允许副连杆在随曲轴公转的同时，绕铰接销轴产生小角度摆动，补偿活塞直线运动与曲轴圆周运动之间的轨迹偏差。建模过程中需要重点校验各连杆在全行程运动中的干涉情况：当曲轴转动到不同角度时，相邻连杆的杆身、活塞底部与中心曲轴箱内壁之间都要预留足够的运动间隙，避免高速运转时部件发生碰撞。

　　从外形尺寸与安装边界来看，整套总成整体呈正五边形放射形态，以中心曲轴轴线为圆心，五个活塞的外端面分布在同一个分度圆上，径向总尺寸由活塞行程、连杆长度以及活塞自身高度共同决定，轴向厚度方向仅包含活塞、连杆、曲柄的堆叠尺寸，整体轴向占用空间远小于同排量直列发动机。安装时中心曲轴的两端主轴颈支撑在曲轴箱的轴承座上，五个气缸分别沿五个放射方向固定在曲轴箱的安装法兰面上，气缸的中心线全部交汇于曲轴轴线所在的中心平面，安装法兰的定位止口需要保证气缸轴线与活塞运动方向完全同轴，否则会出现活塞偏磨、连杆受侧向附加弯矩的问题。曲轴的动力输出端从曲轴箱前端伸出，用于连接螺旋桨或其他负载传动部件，曲轴箱内部预留的空腔要容纳连杆大头的回转轨迹，内壁与运动部件之间保留均匀的安全间隙，同时箱体上对应每个气缸的位置开设润滑油道，向曲柄销、连杆铰接销轴、活塞销等摩擦副输送压力润滑油，保证高速运转时各运动节点的润滑冷却。整套机构的对称布局也让整机的重心落在曲轴轴线上，动力输出时的附加弯矩更小，非常适合航空动力场景下对重量、可靠性与运转平顺性的严苛要求。
