喷气式涡扇发动机涡轮风扇结构

　　该涡轮风扇转子面向航空喷气推进场景完成结构建模，核心作用是在发动机进气段完成大流量空气吸入与初步增压，将燃气涡轮输出的轴功率转化为气流的动能与压力能，为整台涡扇发动机提供主要推力来源，同时驱动压气机后端完成多级压缩循环。这类风扇转子广泛适配于民用大涵道比涡扇、小型巡航喷气动力以及教学演示用航空原理样机，在航空发动机研发、叶轮机械结构验证、动力装配实训等场景中承担核心转动部件的功能。

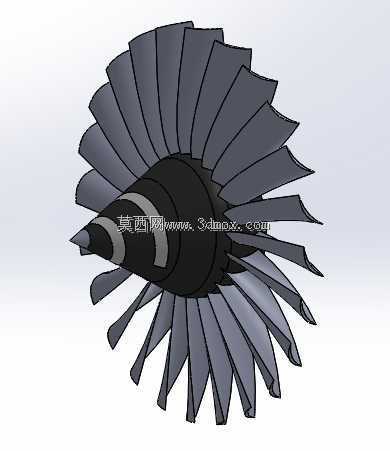

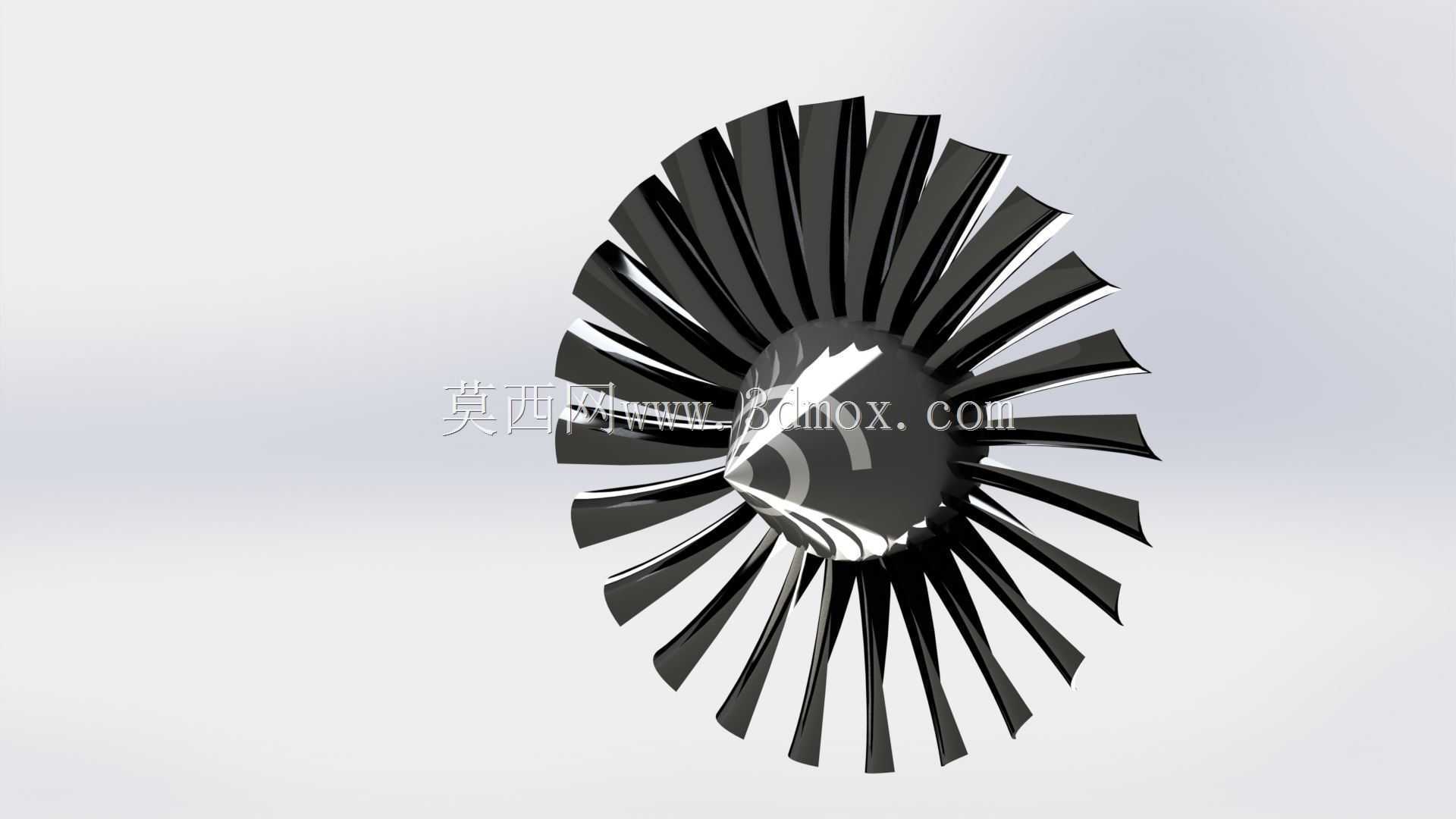

　　从结构设计思路来看，整盘转子采用整体叶盘式布局，轮毂与数十片弯掠叶片一体化成型，省去传统榫头连接的装配间隙，既降低高速旋转下的连接件松动风险，也减少叶根位置的气流泄漏损失。叶片沿周向均匀阵列分布，叶型从根部到尖部采用连续变截面设计：叶根区域厚度偏大、弦长较短，用来承受离心载荷与振动交变应力；叶尖区域厚度减薄、弦长延展，配合大安装角完成对来流的平滑导流，降低叶尖涡流造成的气动损失。叶片整体带有空间扭角与后掠特征，能够在高转速下匹配不同半径处的线速度差，让沿叶高方向的气流攻角保持在合理区间，避免局部失速。

　　建模过程中优先保证气动曲面的连续性，叶片型面采用高阶曲面过渡，叶身与轮毂交接处做圆角融合处理，消除应力集中尖角，满足高速转子的疲劳强度设计要求。前端轮毂采用整流锥造型，锥面平滑收窄，能够把进气道来流均匀导向叶栅通道，避免气流在轮毂正面形成滞止涡区。转子后端预留与低压涡轮轴连接的安装法兰与定心止口，法兰端面布置周向均布的连接孔位，可通过螺栓与传动轴系完成刚性锁紧，保证扭矩传递的同轴度。

　　安装边界方面，风扇转子的径向最大尺寸由叶尖回转直径决定，装配时叶尖与发动机机匣内壁之间需保留均匀的微小径向间隙，既防止高速运转时叶片碰磨机匣，又尽可能减少叶尖间隙漏气带来的效率下降。轴向尺寸上，前端整流锥顶点到后端法兰安装面的长度需匹配进气道与压气机机匣的轴向跨度，转子装入机匣后，前端锥面正对进气导流段，后端叶根排气侧对准低压压气机第一级叶轮入口，保证流道平滑衔接。

　　实际工程应用中，该类风扇转子工作时处于高转速、高离心载荷工况，设计阶段需要同步校核叶片的离心拉应力、轮盘的径向与周向应力，以及整阶转子的临界转速，让工作转速区间避开共振点。曲面建模完成后可直接导入流体仿真模块，模拟不同转速、不同来流速度下的叶栅流场分布，验证叶片弯掠角度对增压比、推进效率与喘振裕度的影响；也可导入结构仿真模块，施加旋转离心载荷与气动压力载荷，校核叶根圆角、轮盘腹板等薄弱位置的应力分布，为后续材料选型、工艺加工与动平衡测试提供完整的三维结构依据。
