八通道航模遥控接收机精细结构

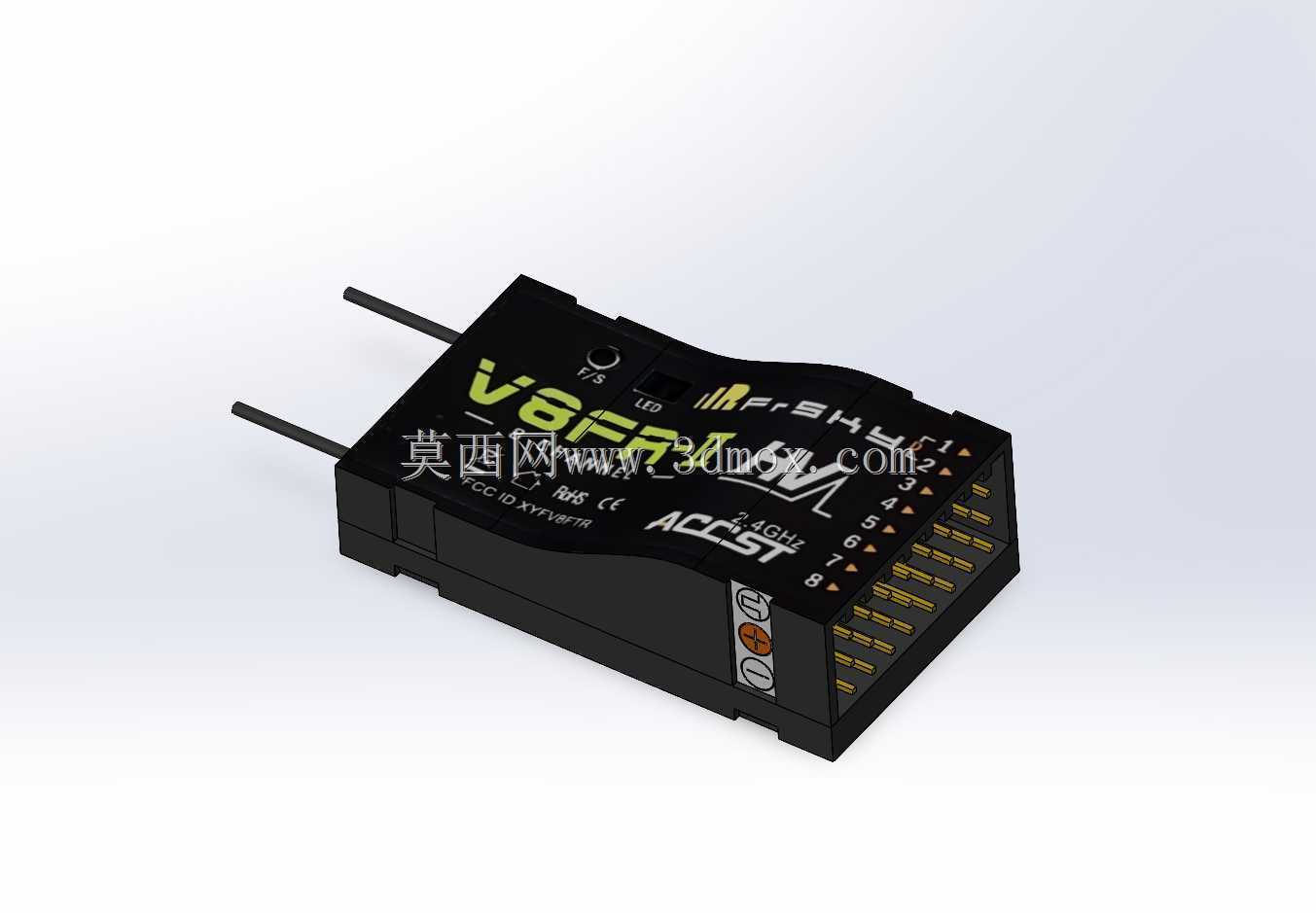

　　航模遥控接收机是固定翼、直升机、多旋翼以及小型无人平台链路中的末端执行单元，承担射频信号解调、通道脉宽输出、失控保护判定和飞行状态回传等任务。这个八通道接收机结构围绕紧凑装机环境展开，外壳采用扁平矩形布局，主体厚度控制在适合塞入机身侧板、机翼根部或设备舱夹层的范围内。顶面布置频段、通道和协议相关标识，两侧伸出天线，形成双天线接收冗余；端部排列信号插针，便于与舵机、电调、飞控或电源模块直接连接。

　　从实际装机角度看，接收机并不只是一个电子盒子，而是需要在振动、温度变化、线束拉扯和狭窄空间中长期稳定工作的机载部件。模型在外形上还原了黑色塑料壳体、散热与标识区域、天线根部过渡、通道编号、接插件端面以及侧面接口细节。壳体边角做了小幅倒角，既降低注塑脱模难度，也减少装机时与泡沫、蒙皮或碳纤维板发生干涉。顶面文字和符号按照真实产品的识别逻辑布置，能够帮助装配人员快速判断通道顺序、信号方向和天线位置。

　　天线设计是这类设备的关键。两根细长天线从壳体侧上方引出，根部保留一定弯折区域，适合在机身内以近似正交的角度固定。实际使用中，天线不应紧贴金属舵机、电池、电调或碳纤板，因为这些材料会削弱2.4GHz射频信号；三维结构中将天线独立表现出来，正是为了在数字样机阶段检查天线走向，避免装机后被机身骨架遮挡。对于固定翼飞机，常见做法是一根天线沿机身纵向布置，另一根穿过机翼或侧向导管，使不同飞行姿态下至少有一根天线保持较好的接收方向。

　　通道接口集中在一端，插针按列排列，编号从1到8，并在相邻位置保留电源、信号或绑定相关接口。这样的布局有利于线束朝同一方向引出，减少设备舱内交叉走线。结构设计时需要给插头尾部留出插拔空间，若接收机贴壁安装，插头和导线弯折半径会直接影响可维护性。模型中端部接口的细密排列能够用于检查舵机线排布、插头高度以及与飞控安装板之间的间隙。对于使用飞控的平台，接收机通常通过PWM、PPM或串行总线输出信号；即便具体电路不在外观模型中表达，接插件位置和通道间距仍决定了线束方案。

　　壳体顶面的轻微凹凸和标识区并非单纯装饰。实际产品中，这些区域可用于丝印型号、频段、认证符号、绑定按钮位置和通道方向提示；在三维建模时保留这些细节，可以让设备舱渲染、装配说明书和维修演示更接近真实状态。侧面小型接口和圆形元件位置也需要在结构核查中关注，尤其是在接收机与飞控叠装、用双面胶或扎带固定时，突出元件可能造成局部压痕或干涉。

　　安装边界方面，扁平壳体适合采用泡沫双面胶、纤维胶带、尼龙扎带或小型橡胶减震座固定。直接刚性固定在金属框架上时，发动机或旋翼带来的高频振动可能影响接插件寿命；在油动固定翼或大型直升机上，通常会让接收机远离油箱、发动机排气区和高压点火线，并在周围保留透气空间。模型外形可用于模拟这些安装方式：检查壳体底面与安装板的贴合面积，确认天线根部是否被扎带压迫，评估信号插头插入后整机设备舱盖能否闭合。

　　在飞行控制链路中，八个通道可以覆盖油门、副翼、升降、方向、起落架、襟翼、飞行模式和增益调节等功能。通道数量越多，装机时越需要重视线束整理；若所有舵机线从同一端引出，应在接收机外侧预留汇线空间，并通过线卡固定，避免飞机做剧烈机动时插头受拉。失控保护相关功能虽然属于固件逻辑，但结构布置也会影响其可靠性，例如天线不能被金属件屏蔽，电源输入不能与大电流电调线共用过长细导线。

　　该三维结构适合用于航模设备舱布局验证、教学演示、遥控系统装配说明以及无人平台零部件可视化。通过模型可以在加工或装机前确认接收机与舵机、电调、飞控、电池和机身骨架之间的空间关系，也能直观呈现双天线、通道插针、壳体标识和安装固定面。对结构设计人员来说，这种小尺寸通讯部件的价值不在于复杂运动机构，而在于精确的接口位置、紧凑边界和装机可达性；把这些细节在三维阶段处理清楚，后续总装时的线束干涉、信号遮挡和维护困难都会明显减少。
