防水SMA射频连接器前舱穿墙安装结构

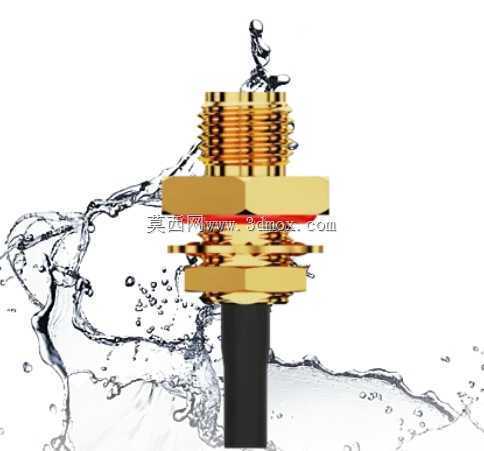

　　户外通信机箱做前舱面板接口选型时，SMA型直插孔穿墙射频接头是很常用的一类元件，这套三维结构完整还原了带O型圈密封的IP67/IP68等级安装形态，给结构工程师做面板开孔、内部走线和密封校核提供了可直接参照的实体依据。做野外基站、户外测控终端、露天环境监测设备的结构设计时，面板上的射频馈线接口往往是整箱密封的薄弱点，普通无密封的SMA接头在淋雨、凝露、短时浸水工况下，水汽会顺着螺纹配合间隙渗入箱体内部，腐蚀射频电路板与馈线芯线，导致驻波比升高、信号衰减甚至通道失效。这款接头的核心设计就是在法兰贴合面处集成了弹性橡胶O型密封圈，当接头从面板外侧穿入安装孔、内侧用锁紧螺母压紧后，O型圈被挤压在接头六角法兰面与机箱外壁之间，填充面板表面的微观不平间隙，阻断外侧水汽沿安装孔进入箱体的路径，满足户外长期露天使用甚至短时浸水的防护要求。

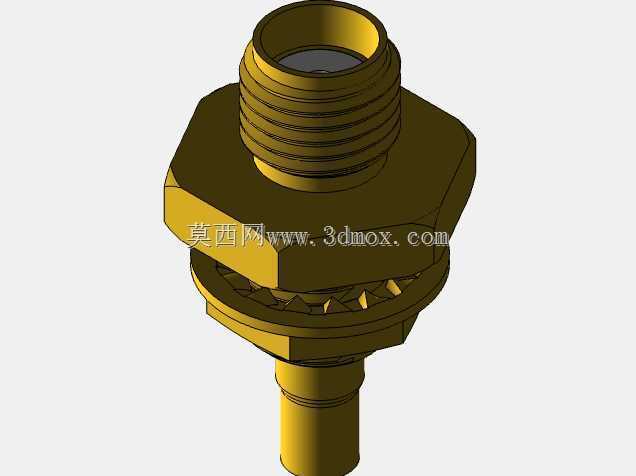

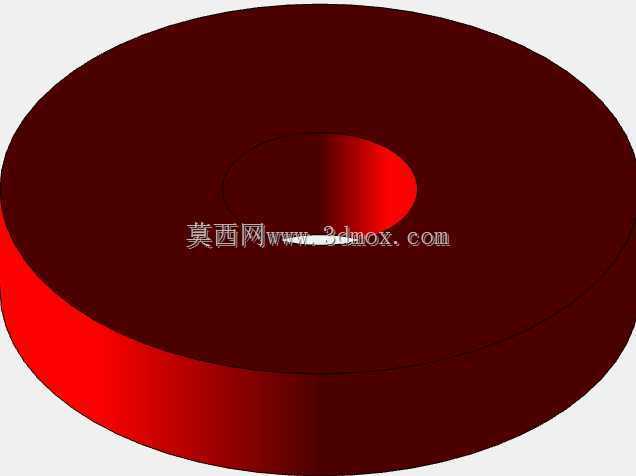

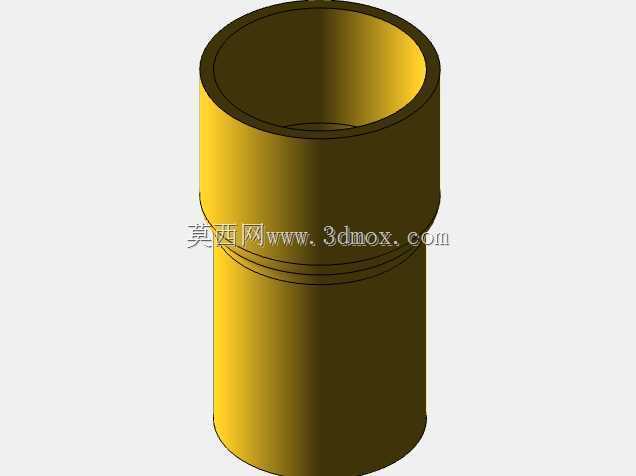

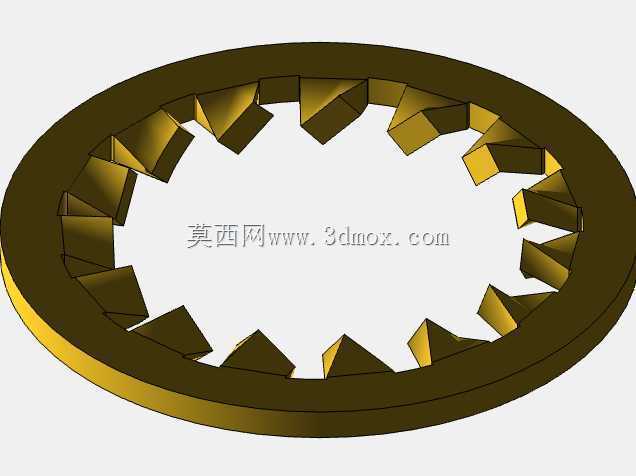

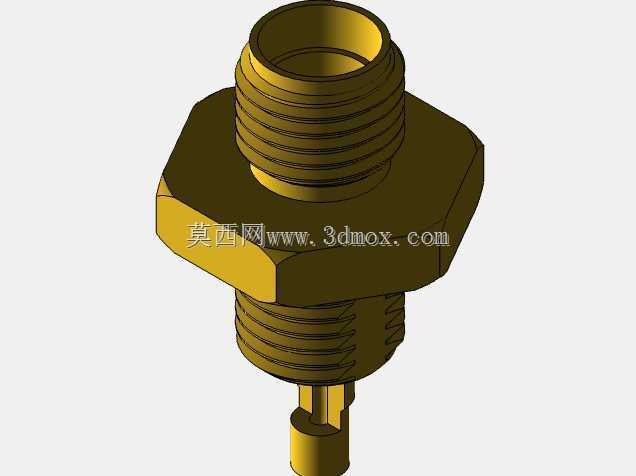

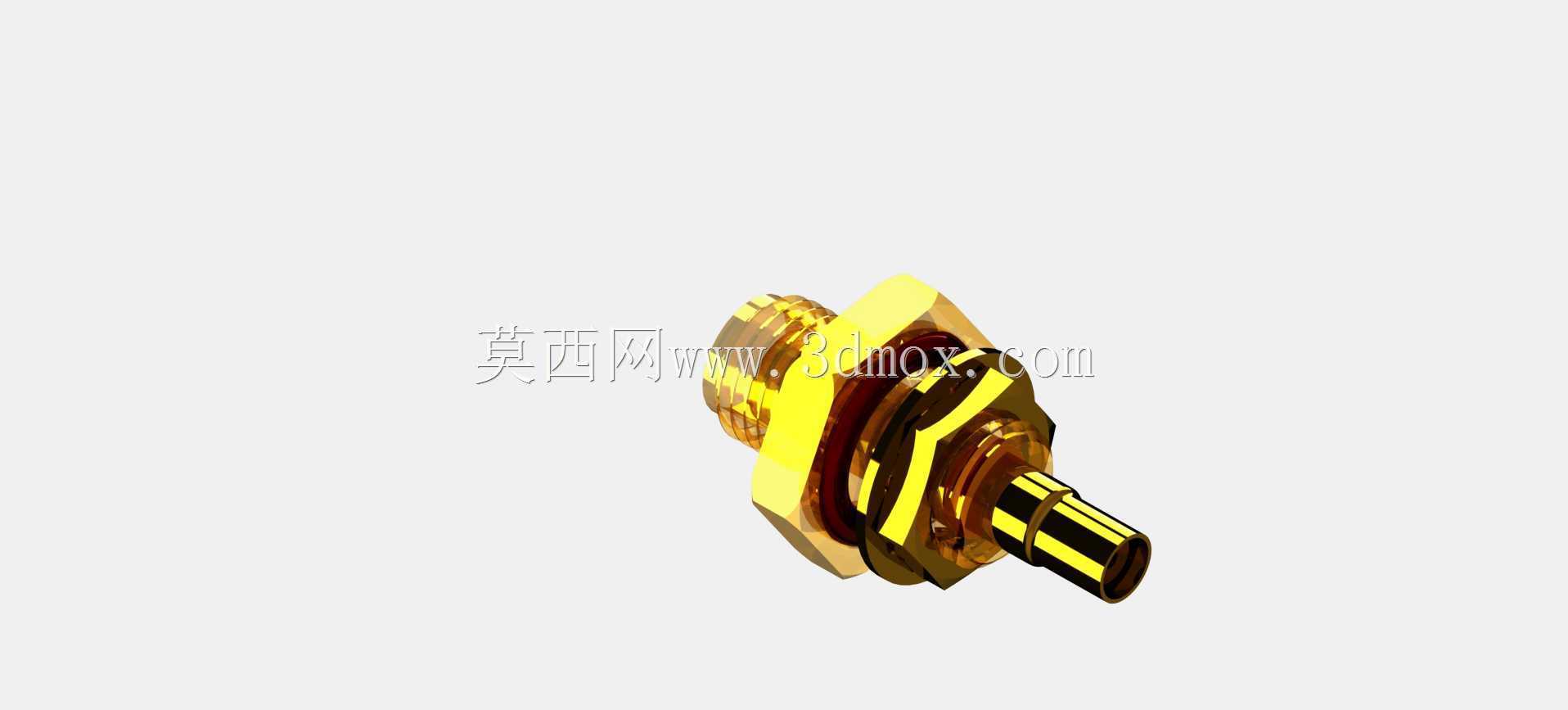

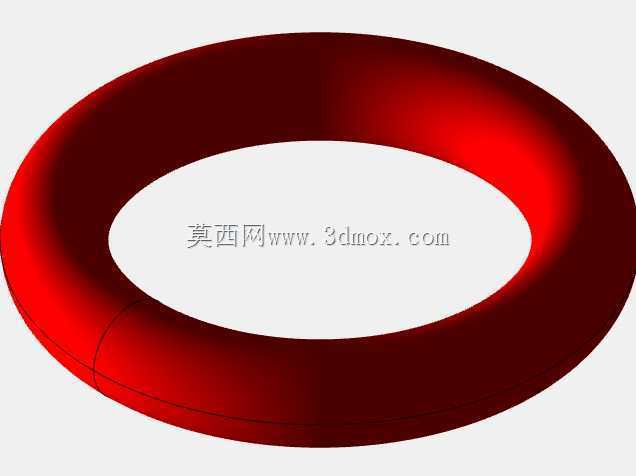

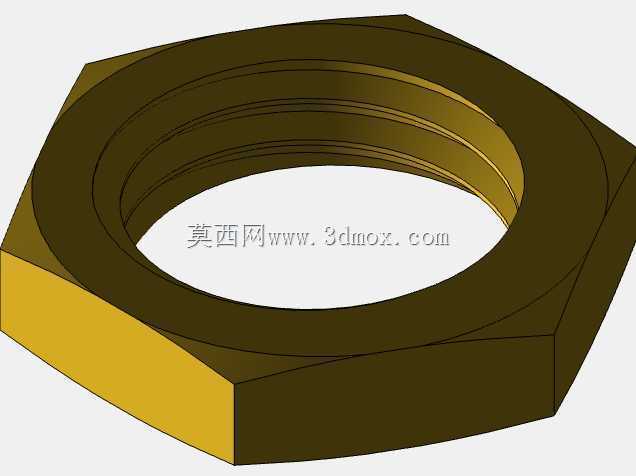

　　从结构组成拆分来看，整套接头包含外侧镀金接触壳体、中部带六角限位的法兰台、密封O型圈、内侧锁紧六角螺母、尾部同轴馈线以及中心插针接触件几个部分。接头前端为标准SMA公头配合界面，可直接对接常规SMA母头天线、射频跳线，接口的螺纹规格、内导体伸出长度、介质支撑端面尺寸都严格遵循SMA同轴连接器的通用配合标准，保证和市售常规SMA线缆组件的互换性，不需要额外定制转接件。中部法兰台的六角结构一方面作为安装时的受力限位，另一方面给O型圈提供平整的压紧基准面，建模时特意还原了法兰面的环形密封槽，O型圈嵌在槽内不会在穿装过程中移位、卷边，避免装配时密封圈被安装孔边缘切损导致密封失效。

　　安装边界尺寸是面板结构设计时最需要关注的部分，这类穿墙式SMA接头的面板开孔一般取适配螺纹外径的光孔，开孔边缘需要去毛刺，避免锐边割伤O型圈；面板厚度适配常规户外机箱1mm到3mm的钣金壁厚，若面板厚度超出范围，可通过更换不同厚度的锁紧螺母或者增加调整垫片来保证压紧量。外侧六角法兰的对边尺寸要在面板外侧预留足够的扳手空间，内侧锁紧螺母的对边尺寸也要在箱体内侧预留装配操作空间，布局时不能让周边的电路板、固定螺柱、走线槽和螺母拧紧路径发生干涉。尾部引出的同轴馈线沿机箱内部走向延伸至射频模块端，建模时保留了线缆的自然折弯形态，工程师在做内部走线规划时，可以直接参照线缆最小折弯半径要求布置走线卡点位，避免线缆过度弯折导致同轴屏蔽层变形、特性阻抗偏移。

　　实际选型应用中，这类接头多用于户外AP设备、野外遥测终端、船用通信设备、露天工业网关的天线外接接口，相比后置接线式的连接器，前舱穿墙安装的形式把接口配合面完全放在箱体外侧，天线拆装时不需要打开箱门，维护操作不会破坏箱体内部的密封环境；O型圈密封结构相比打胶密封的工艺，装配一致性更好，后期返修拆卸后重新安装也能恢复密封性能，不会出现残胶清理困难、二次密封失效的问题。三维建模过程中把螺纹牙型、六角棱边、O型圈的截面形态、内导体与介质支撑的配合关系都做了还原，结构工程师在做整机干涉检查、密封间隙校核、装配工艺模拟时，都可以直接调用该模型完成布局验证，减少二维图纸选型时容易出现的空间错漏。
