适配多旋翼碳纤维圆管的十六毫米夹持座

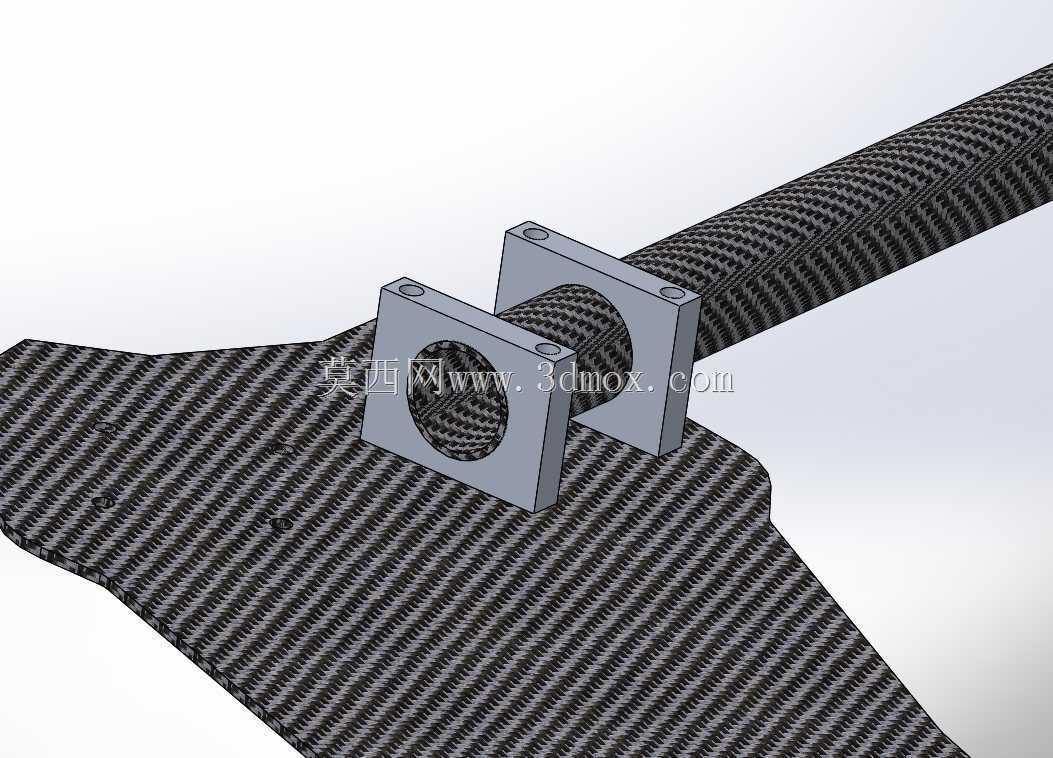

　　这套夹持结构面向小型多旋翼飞行器的机臂连接环节，核心作用是把外径十六毫米的碳纤维圆管稳定固定在机身碳板上，同时为管路过孔、机载设备挂载预留规整的安装界面。实际装机时，机臂碳管从两块立式夹板的同轴圆孔中穿过，夹板底部落在机身碳纤维板材表面，通过四角的沉头紧固件完成锁紧，既承担机臂向外延伸的支撑任务，也传递螺旋桨运转产生的拉力、扭转载荷与起降冲击。

　　从结构思路来看，夹持件没有采用整环抱箍的复杂形式，而是拆分为两个对称的块状立板，每块立板中部加工出与碳管外径匹配的半包容圆孔，两块立板对合后形成完整的圆形约束通道。这种拆分设计有很明确的工程考量：一方面碳管可以从侧向装配，不必从管端整段穿入，现场维护时拆换机臂不需要拆卸桨叶、电机和走线；另一方面立板底部带有平整的贴合面，能够和碳纤维护板大面积接触，避免局部点接触压伤薄壁碳板。立板四角设置通孔，紧固件沿竖直方向锁入机身板件，锁紧后两块立板相互靠拢，圆孔内壁均匀包覆碳管外壁，靠接触面的摩擦和形状约束限制管子转动与轴向窜动。

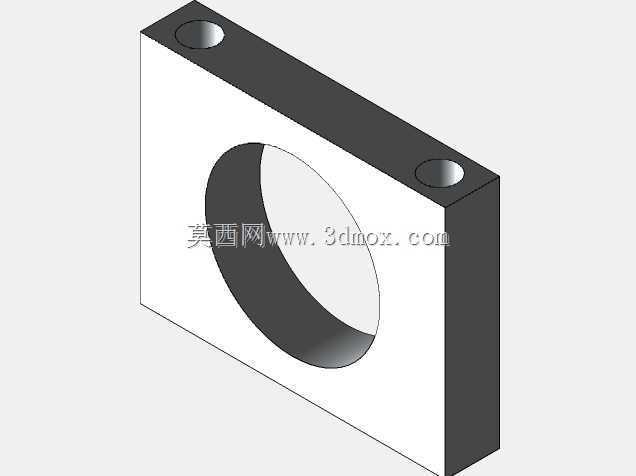

　　外形与安装边界上，单件立板整体呈矮方块形态，高度以覆盖碳管下半周至侧上方为宜，不会过度包络管体而增加迎风面积；板件厚度兼顾抗弯刚度与减重需求，中部圆孔严格按十六毫米管外径设定配合间隙，常规装配可取小间隙过渡，既保证碳管能顺利推入，又能在螺钉锁紧后消除旷量。底部安装孔的孔位间距需要和机身碳板的预留孔系对齐，孔边到立板外缘保留足够壁厚，防止锁紧时边缘开裂。两块立板沿碳管轴向留有一定间距，这段跨距能够提升抗扭转能力，当电机端产生偏航力矩时，两个夹持点共同受力，比单块窄夹板的约束稳定性更好。

　　应用场景集中在四轴、多轴无人机以及小型多旋翼验证平台，碳纤维管凭借高比强度常被用作机臂主梁，但管材本身表面光滑、薄壁易压溃，直接用扎带或薄金属片固定容易出现滑移和夹伤。该夹持座通过较大的圆弧接触面积分散锁紧力，圆孔内壁贴合碳管纹理方向，不会在管壁形成尖锐压痕；立板顶面和侧面保持平直，也可作为小型设备、线卡或走线支架的依附基准。设计建模时需重点核对三处配合关系：一是圆孔中心到底部安装面的高度，它决定机臂碳管相对机身板的轴线高度，直接影响桨盘平面与重心位置；二是两立板的同轴度，若两孔错位，碳管穿入后会产生附加弯曲应力，飞行振动下容易在夹持边缘磨伤管壁；三是安装孔的沉头深度，要保证螺钉头沉入后不干涉碳管外壁，同时底部完全贴平碳板。

　　结构材质可选铝合金数控加工或高强度工程塑料打印，铝合金件适合载荷较大的飞行平台，塑料件更适合轻量验证机。夹板与碳管之间可增加薄橡胶垫提升摩擦并缓冲振动，但垫片厚度要在建模时提前补偿到圆孔直径中，避免装配后碳管被过度挤压。整体结构没有复杂曲面，特征以拉伸块、同轴圆孔和安装孔为主，建模时可先完成单块立板，再沿碳管轴向镜像得到第二件，装配中以碳管轴线和机身板顶面为基准约束，就能快速检查干涉、孔位对齐和包络范围，确保装机后机臂定位可靠、拆装维护方便。
