变径变距圆柱压缩螺旋弹簧结构

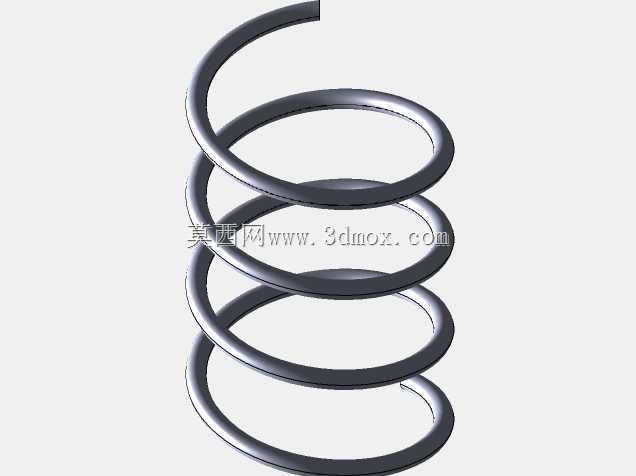

　　该结构围绕小空间内的弹性支承与缓冲需求展开，主体采用圆柱螺旋形式，弹簧丝沿轴线连续盘绕，圈与圈之间保留稳定间隙，受压时各圈可沿轴向均匀靠近，从而把外部冲击或预紧载荷转化为可控的弹性变形。模型端部没有采用完全并紧磨平的典型收口，而是保留了开放端头，这种处理更适合项目早期验证空间轨迹、观察圈间干涉以及评估非标准安装边界；若后续进入量产或装配阶段，可在端部增加支承圈、磨平端面或调整端头切入角，使载荷传递更加集中。

　　从实际用途看，这类弹簧常见于阀门启闭、微动机构回位、夹具压紧、小型设备缓冲以及实验装置的载荷调节环节。阀类机构中，弹簧需要在阀芯行程内提供持续回复力，既要避免力值过低导致关闭滞后，也要防止刚度过大造成驱动阻力增加；夹具和压紧机构中，弹簧则承担补偿尺寸公差、保持接触压力的作用，使零件在振动、温度变化或轻微磨损后仍能维持可靠贴合。该模型的中下部圈距相对均匀，上部圈距和直径呈现过渡变化，这种布置有利于在不同压缩量下获得非线性刚度特征：初始阶段变形较柔和，可吸收装配误差和微小冲击；继续压缩后，有效圈数参与方式发生变化，力值增长更明显，从而限制过量位移。

　　建模思路以弹簧中心线为核心，先依据安装空间确定中径、有效圈数和丝径，再通过螺旋轨迹控制节距变化。弹簧丝截面沿路径扫掠后形成连续实体，相邻圈之间的最小间隙需要重点检查，尤其在端部过渡区，螺旋升角、曲率半径和丝径会共同影响局部空间占用。若圈距过小，压缩过程中容易提前并圈；若中径与导向件间隙不合理，受压时可能产生偏摆或侧向摩擦。工程设计时通常要结合导杆或导套确定径向边界，弹簧内径应略大于导向件外径，外径则要避开腔壁，保证在最大压缩状态下仍有安全余量。

　　外形尺寸的判断不能只看自由状态高度。弹簧装入机构后，预压高度、工作行程和并圈高度构成主要轴向边界。自由高度用于确定未受力时的占位，预压高度决定初始回复力，最大压缩位置则需要校核圈间接触和实体干涉。对于图中这种端部开放的结构，端头朝向和切入位置会影响装配稳定性，设计时可根据支座形式增加定位槽、芯轴台阶或端面座，使载荷尽量沿弹簧轴线传递。若用于阀门，还应关注弹簧力随位移的变化曲线，保证阀芯在开启、保持和关闭各阶段动作平顺；若用于缓冲，则要让初始刚度与冲击质量匹配，避免刚度过高形成硬碰撞。

　　材料层面可按工况选择碳素弹簧钢、合金弹簧钢或黄铜类材料。钢质弹簧强度高、弹性极限好，适合承受反复载荷；黄铜弹簧耐蚀性和无磁特性较突出，适用于某些低载荷、特殊介质或电磁敏感环境。无论采用哪种材料，三维结构都应保留丝径、中径、有效圈数、端部形式和节距变化这些关键几何信息，以便后续进行受力校核、工程图输出和样件加工。整体来看，该模型重点表达了螺旋弹簧在非标准项目中的空间形态与功能逻辑，既可作为弹性机构设计参考，也可用于检查压缩行程、导向边界和圈间运动关系。
