F16多用途喷气式战斗机整机结构

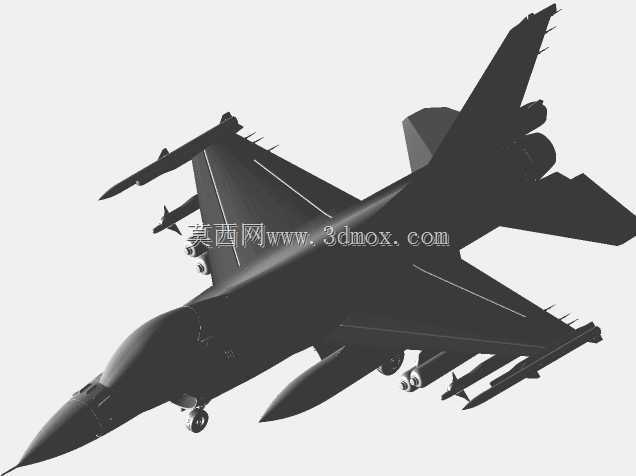

　　这套三维数模完整还原了单发单座轻型多用途战斗机的整机几何特征，覆盖机身、机翼、尾翼、起落架、动力舱段与外挂物全部分系统，可直接用于航空装备结构教学、防务展陈演示、飞行模拟视景搭建以及航空类文创产品的结构校核工作。从实际工程使用场景来看，这类整机数模在航空院校的飞机构造课程中，可替代部分实装拆解教学环节，帮助学员直观理解半硬壳式机身的分段逻辑、翼身融合过渡区域的曲面走向，以及各操纵面的相对位置关系；在模拟训练系统开发中，精准的外形数模能够为视景渲染提供基础几何载体，起落架收放边界、导弹挂点位置的准确还原，也能支撑战术动作模拟的碰撞校验需求。

　　数模的外形还原严格对标实机的气动布局特征：采用翼身融合体设计，边条翼从座舱后段平滑延伸至机翼根部，在大迎角飞行状态下可利用边条脱体涡提升机翼升力，推迟失速边界。机翼为悬臂式中单翼，前缘后掠角度、翼型相对厚度的变化都在曲面建模中得到体现，机翼前缘设置机动襟翼，后缘配置襟副翼，可根据飞行速度与迎角自动调整偏度，兼顾低速起降阶段的升力特性与高速巡航阶段的阻力控制。垂尾为全动式单垂尾布局，平尾采用全动差动设计，在滚转机动时可配合副翼输出操纵力矩，垂尾根部预留的减速板安装位置也完整还原，着陆滑跑阶段张开减速板可快速耗散动能，缩短滑跑距离。

　　机身部分采用分段式建模逻辑，机头尖锥段内预留雷达舱安装空间，座舱盖采用水泡形无框设计，可为飞行员提供360度全向视野，座舱后段的机身背部平滑过渡至垂尾根部，两侧进气道采用腹部进气布局，进气口位于座舱后下方，这种布局在大迎角机动时能够保证进气道气流均匀，避免发动机喘振，进气道唇口的圆角、附面层隔道的间隙尺寸都按照实机比例还原，隔道与机身之间的预留空间可泄放机身表面低速附面层，降低进气畸变。动力舱段位于机身后段，尾喷口的收敛调节片结构做了简化几何表达，能够直观展示涡扇发动机尾喷口的外形特征。

　　起落架系统采用前三点式布局，前起落架为双轮结构，布置于进气道下方舱段，主起落架为单轮结构，收放时向内翻转收纳于机翼根部与机身衔接的起落架舱内，数模中起落架为放下状态，减震支柱的行程、机轮的轮胎宽高比、收放机构的连杆走向都符合实机结构逻辑，起落架舱门的轮廓、开合间隙也做了对应还原，在进行地面停放状态的展示时，可清晰看到机轮与地面的接触边界，整机停机角、主轮距、前后轮距的比例关系准确，能够支撑地面牵引、停机系留相关的模拟校核。

　　外挂配置部分完整还原了翼下挂点、翼尖挂点与机腹挂点的布局，翼尖挂载近距空空导弹，翼下多个挂点可挂载中距空空导弹、副油箱与对地攻击弹药，机腹挂点预留了附加设备安装空间，各挂点的挂载间距、导弹弹体与机翼下表面的间隙都符合实际安装边界，不会出现干涉问题。从建模思路来看，整机曲面采用连续G2过渡构建，翼身融合区域没有生硬的折线转折，既保证了气动外形的视觉还原度，也为后续的气动仿真前处理提供了干净的几何基础；各分系统零件按实际装配层级分组，机身蒙皮、内部加强框的位置虽然做了外观简化，但分段接缝的位置与实机的工艺分离面对应，结构设计人员可在此基础上进一步细化内部框梁、燃油箱、航电设备舱的布置。

　　在尺寸边界层面，整机的长宽高比例、翼展与机身长度的比值严格参照实机参数缩放，机翼展弦比、垂尾高度与机身高度的比例关系准确，在进行展厅布置、模拟机座舱适配设计时，可直接提取数模的外包络尺寸，校核展示空间的净高度、周边安全距离，避免展示模型与场地设施发生干涉。对于航空科普类的缩比模型制作，该数模的曲面分块逻辑也可直接对接3D打印、模具分型的工艺需求，外挂物、起落架等独立部件可单独拆分打印，降低大尺寸模型的制作难度。
