带载荷舱的尖头火箭箭体结构

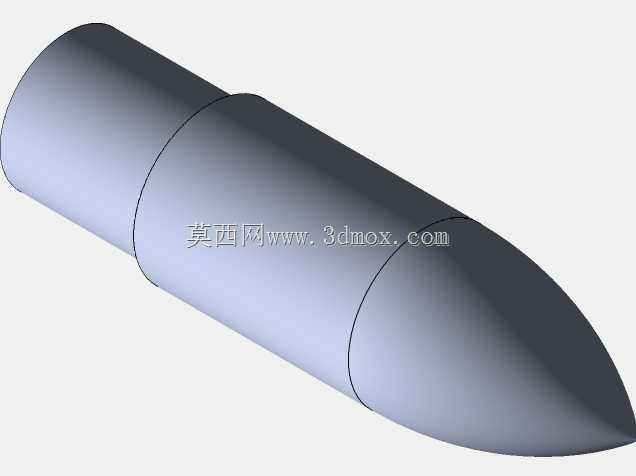

　　这套箭体结构采用三段式回转体布局，前端为尖头整流罩，中段为大直径载荷舱段，尾段为等直径动力连接筒，整体轴线保持同轴，外表面连续顺滑，没有突兀的台阶或凸起。尖头部分采用长细比较大的锥弧过渡造型，曲面从尖端向后逐步扩张，在与中段舱体衔接处通过环形分界边完成直径匹配，这种线型能够在低空飞行阶段降低头部正激波影响，减少空气阻力沿箭体表面的不均匀分布。中段舱体为整段圆柱空腔，内部预留了充足的径向与轴向空间，筒壁厚度均匀，环形端面可作为舱段对接的安装基准，既能够容纳高度计这类飞行采集器件，也可以装入迷你相机完成航拍或飞行姿态记录，载荷布置时可沿筒壁设置固定卡座，避免器件在飞行振动过程中出现径向窜动。尾段圆柱筒直径与中段保持一致，

　　后端预留对接法兰结构，可直接连接固体发动机壳体或者模型火箭动力底座，同轴设计能够让推力线与箭体重心尽量重合，降低发射后偏航的概率。建模过程中以回转特征为基础，先绘制箭体半剖面轮廓，通过旋转生成主体曲面，再对三段舱体的对接边界做分割处理，环形边线既作为外观分模线，也对应实际装配时的舱段止口位置，方便后续拆分加工。整流罩与载荷舱之间可设计为插拔式对接，筒壁配合面保留少量间隙，发射前装入相机与电池后即可扣合，回收后也能快速拆开取出存储设备。载荷舱内部没有设置多余加强筋，目的是最大化利用内部容积，实际使用时可根据器件重量在筒壁粘贴配重块，把箭体静稳定裕度调整到合理区间。筒身外表面预留的环形线条也可作为贴纸、定位环的安装参考，发射导轨配合时，

　　尾段外圆作为导向接触面，圆柱度误差需要控制在较小范围，保证起飞阶段滑行顺畅。该结构可应用于探空模型火箭、航空航天教学实验、业余航天载荷验证场景，学生或爱好者可以在舱内布置温度记录模块、微型摄像头、气压高度传感器，完成飞行数据采集；结构设计人员也能以此为基础拓展尾翼安装座、降落伞舱、弹射活塞等功能部件。外形边界上，箭体总长度由头锥、载荷筒、尾筒三段轴向尺寸累加确定，最大外径出现在圆柱舱段，尖端收束为极小的圆弧顶点，整体径向轮廓不超过圆柱段外圆，安装时载荷器件的外接圆必须小于舱体内径，轴向排布要让重心位于压力点前方，相机镜头如果需要侧向拍摄，可在筒壁对应位置开出光学窗口，窗口边缘做倒角处理避免应力集中。对接端面保持与轴线垂直，保证舱段拧紧后不会出现轴线弯折，尾段内孔可匹配标准模型发动机外径，止口端面承受发动机点火后的轴向推力，筒壁材料若选用轻质管材，可在对接区域局部增加壁厚，抵御发射瞬间的冲击载荷。
