摩托车车轮平衡检测支架结构设计

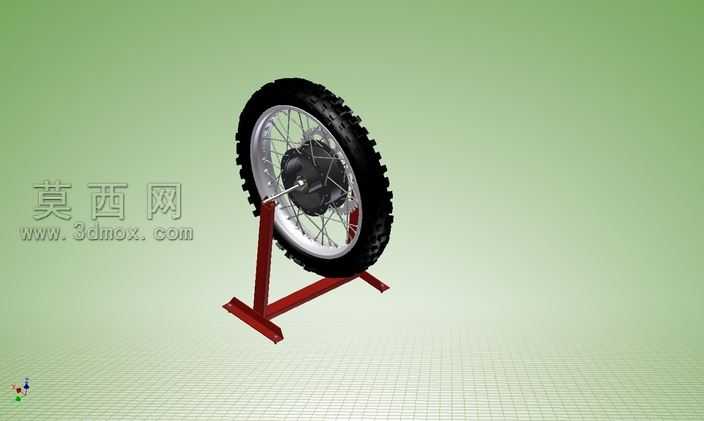

本作品为摩托车车轮静平衡检测用支架三维模型，整体采用Inventor软件完成全参数化建模，建模过程严格遵循机械工装的实际加工装配逻辑，对每个零件的尺寸公差、装配约束都做了符合实际生产的设定。模型整体结构分为底部支撑底座、垂直支撑立臂、轮轴固定顶针三个核心部分，底部采用H型焊接式钢结构底座，建模时通过拉伸、凸台切除等特征还原了型钢焊接的结构形态，底座两端设置有延伸支撑脚，保证支架放置时的稳定性，避免轮组转动过程中出现倾覆晃动。垂直支撑立臂采用矩形截面型钢建模，与底座之间设置了加强筋结构，通过焊接约束模拟实际焊接的连接强度，立臂上部开设轮轴安装孔，孔位做了同轴度约束，保证两侧顶针的同轴度误差控制在合理范围内，避免轮轴转动时出现卡滞。轮轴固定部分采用可调式顶针结构，建模时还原了顶针的锥面定位结构，可适配不同轴径的摩托车轮组，顶针尾部设置调节螺杆结构，可通过旋转调整顶针的伸出长度，适配不同宽度的轮组安装需求。材质渲染部分，支架整体采用金属磨砂红漆材质，还原了实际工装的喷涂漆面质感，金属部分设置了合理的粗糙度参数，避免过度反光失真；轮胎部分采用橡胶材质，还原了越野轮胎的胎纹凹凸结构，胎面设置了细微的颗粒质感模拟橡胶的表面纹理，轮辋部分采用镀铬金属材质，还原了钢丝辐条轮的金属光泽，辐条采用细圆柱特征建模，每根辐条的张紧角度都参照真实摩托轮组的排布设定，轮毂部分做了分色处理，刹车鼓部分采用铸铁哑光材质，与镀铬轮辋形成质感区分。设计思路上，该平衡支架主打简易实用的维修场景使用需求，整体结构无复杂传动部件，依靠纯机械结构实现轮组的静平衡检测，轮组架设在顶针上后可自由转动，通过观察轮组的静止停留位置即可判断车轮的不平衡点，结构简单可靠，加工成本低廉，适合摩托车维修门店、个人DIY玩家使用。建模过程中对所有活动部件都做了运动约束，顶针的调节行程、轮组的转动自由度都可在软件中进行运动仿真验证，可直观模拟实际使用时的操作状态，模型未做过度的细节简化，所有焊接棱边、安装孔位都做了还原，可直接作为生产加工的参考图纸使用。
