动力系统用活塞结构三维建模作品

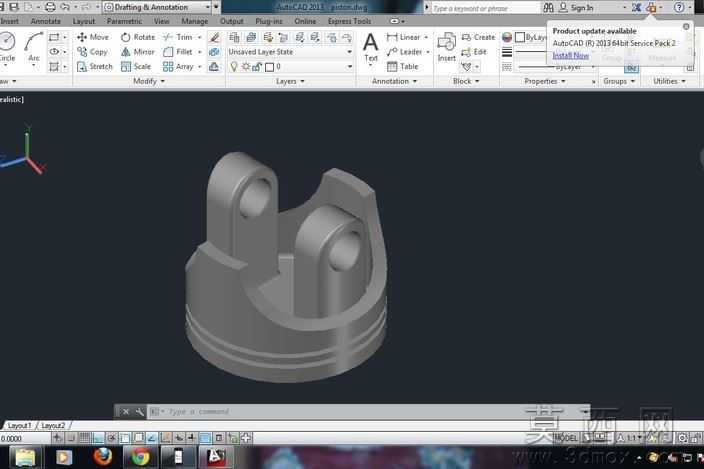

本次活塞建模从二维工程图出发，依托三维建模软件完成全参数化结构搭建，建模过程严格遵循机械零件设计规范，完整还原活塞的功能结构与装配特征。建模初始阶段先梳理二维图纸的尺寸标注逻辑，提取活塞裙部、销座、顶部连接结构的关键尺寸参数，以回转特征为基础搭建活塞主体轮廓，通过拉伸、切除、圆角等基础特征指令逐步细化各部位结构：针对活塞下部的环槽结构，采用等距偏移与环形切除的方式精准控制槽宽与槽深，保证后续活塞环装配的尺寸公差要求；针对上部对称分布的两个销座凸耳结构，先完成单侧凸耳的凸台拉伸、销孔同轴切除、根部过渡圆角处理，再通过基准面对称镜像完成另一侧结构搭建，确保两个销孔的同轴度误差控制在建模允许范围内，同时对销座与主体连接的位置做渐变过渡处理，还原真实零件的应力分散设计逻辑。材质设置阶段选用金属灰哑光铸铁材质，调整材质的粗糙度、反射率参数，模拟铸造成型后经机加工的活塞表面质感，裙部外表面设置轻微的机加工纹理效果，销孔内壁设置更高的光洁度参数，区分不同加工面的质感差异。渲染阶段采用软件默认的三光源布光方案，主光源从斜上方投射突出活塞的整体轮廓与环槽的层级结构，辅助光源从两侧补光消除销座下方的阴影死角，背景选用深灰色纯色背景突出金属零件的轮廓，视角调整为45度斜视角，可同时观察到活塞裙部的回转结构、上部销座的对称布局以及顶部的连接槽结构，完整呈现零件的整体形态。设计过程中充分考虑活塞作为动力系统核心往复零件的功能需求，各部位壁厚保持均匀过渡，避免出现建模层面的锐角、薄壁等不合理结构，所有圆角、倒角特征均按照机械加工工艺要求设置，保证模型既符合二维图纸的尺寸要求，也具备实际生产的工艺合理性，可直接用于后续的装配模拟、运动仿真以及工程图导出使用。
