T型2317无刷直流动力电机及适配座

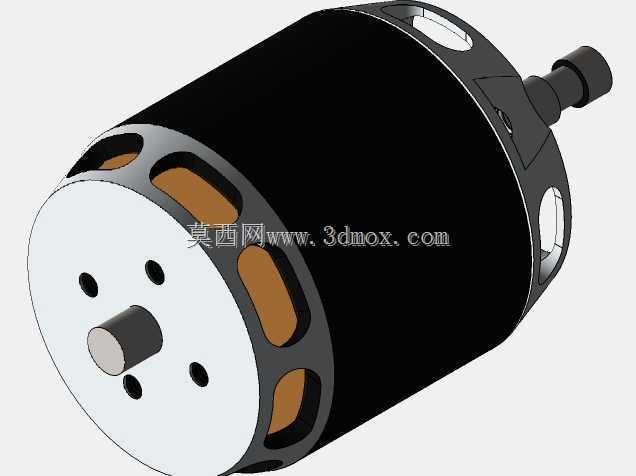

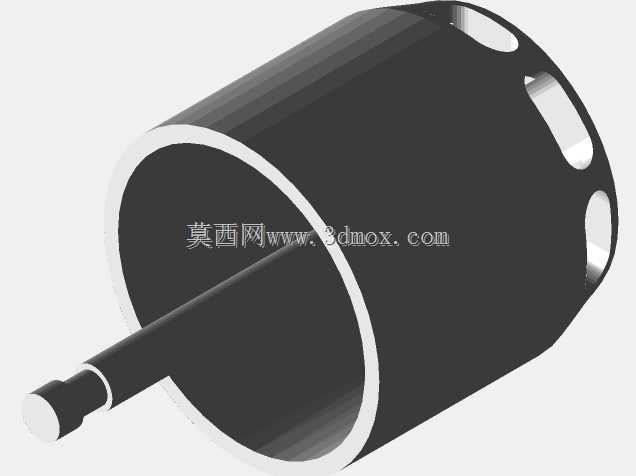

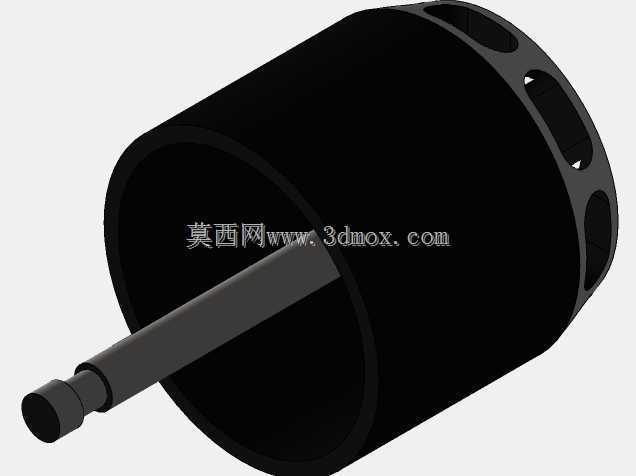

　　这套三维数模围绕小型外转子无刷直流动力单元展开，主体包含2317规格BLDC电机本体与配套安装适配结构，面向多旋翼飞行器、小型地面移动平台以及轻量化直驱执行机构的结构集成场景。从整机布局来看，电机采用外转子杯状壳体构型，输出轴从定子端盖中心沿轴向伸出，转子外壳为带减重开孔的薄壁圆筒，开孔沿周向均布，既承担旋转动平衡配重窗口的作用，也为内部绕组提供对流散热通道，高速运转时气流可顺着开孔扫过定子铁芯端部，降低持续大负载下的绕组温升。

　　做结构集成时，最先要核对的是轴向安装边界。电机转子杯外径决定了机臂或安装座的最小避让空间，数模中圆筒外壁到轴心的径向尺寸需要在机架管夹、适配座开孔处预留足够间隙，避免转子旋转时与固定件发生刮擦；输出轴端的轴径、轴肩位置以及伸出长度是负载连接的关键界面，螺旋桨、同步带轮或者直驱小负载都要以该轴段为定位基准，轴端的扁位或卡簧槽在数模中已按装配关系还原，选型时可直接核对桨座、锁紧螺母的配合行程。

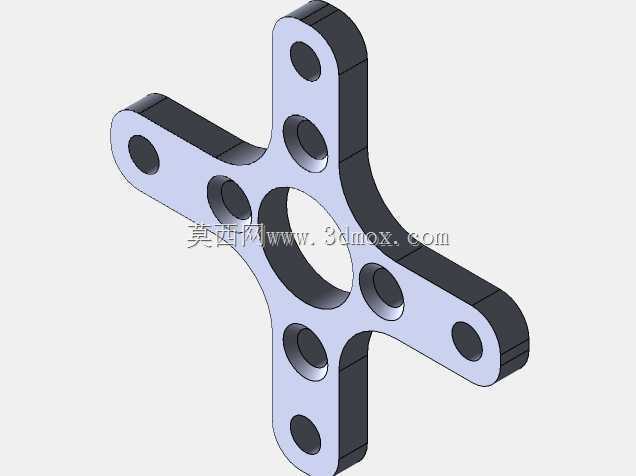

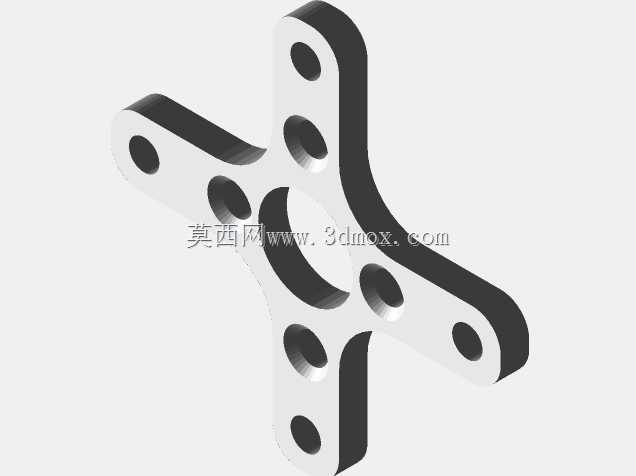

　　配套适配器的设计思路是解决电机本体安装孔位与不同机架平台之间的转接矛盾。适配座贴合电机定子端的安装面，孔位按电机底孔节圆分布，另一侧则对应常见机臂、云台框架或小车底盘的安装孔距，让同一颗动力电机能够快速切换搭载平台，不必重新加工电机端盖。数模里适配座与电机端面之间保留了平整贴合面，没有多余凸台，实际装配时该面需要控制平面度，防止锁紧后定子受偏载导致转子扫膛。

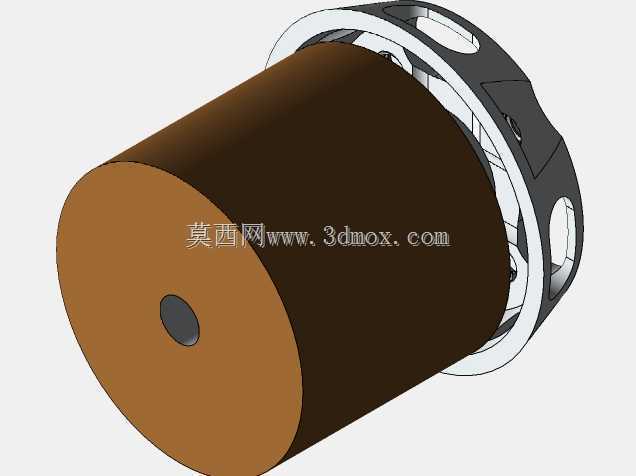

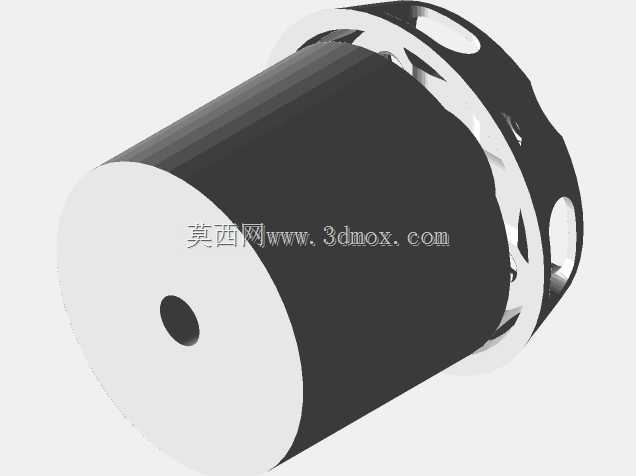

　　从功能特性上看，这类外转子BLDC电机依靠外转子旋转获得较大的扭矩输出惯量，2317规格的定子尺寸在推力与自重之间取平衡，多用于中型航拍无人机、穿越机以及小型AGV驱动轮。转子杯内壁粘贴永磁体，定子绕组固定在中心基座上，三相线缆从端盖侧引出，数模中线缆出口位置需要在适配座上预留走线槽，避免机架夹块压伤导线。散热方面，除转子壳开孔外，定子基座与适配座贴合后可将部分热量传导到机架金属件上，形成辅助导热路径，因此适配座若采用铝合金材质，长期工况下的温降会更明显。

　　建模过程中对同轴度的处理值得注意：输出轴、定子内孔、转子杯内圆三者保持同一旋转轴线，端盖上的安装孔围绕轴心周向阵列，减重孔同样按均布逻辑排布，这种对称结构直接影响转子动平衡余量。工程人员在做干涉检查时，要重点模拟转子旋转包络体，确认适配座边缘、走线卡扣以及相邻机臂构件都落在包络范围之外；轴向尺寸链上，则要核对输出轴伸出后桨面与机臂的间距，防止螺旋桨转动时触碰机架管。

　　安装边界还包含紧固件空间，电机底孔与适配座连接所用螺丝的头部沉台、扳手操作空间都在数模装配关系中有所体现，现场装配时若忽略螺丝公称长度，过长的螺钉可能顶入定子内部干涉绕组，过短则会导致螺纹啮合不足。整体数模把电机外形、轴伸接口、转接适配座的配合面完整表达，可直接用于机架布局校核、动力舱空间分配以及连接件选型，在无人机动力系统集成和小型直驱设备设计中能够减少反复测绘样机的工作量，结构工程师拿到数模后即可围绕轴心定位、孔位对接和旋转避让展开详细设计。
