邢2205穿越机无刷动力电机结构

　　该结构对应小型多旋翼穿越机常用的外转子无刷动力电机，主要服务于竞速飞行、花飞动作、航拍载机以及小型无人机动力验证等场景。电机在整机中承担把电调输出的三相交流电转化为旋翼机械扭矩的任务，其输出轴直接或通过桨夹连接螺旋桨，定子固定在机臂端部，转子外壳随磁场旋转并带动桨叶产生升力。对于结构设计人员而言，这类部件并不是孤立零件，而是无人机机臂、桨叶、电调、飞控减振和电池选型之间的动力接口，建模时需要同时关注轴向高度、径向包络、安装孔位、轴端螺纹、转子转动间隙以及线缆出线方向。

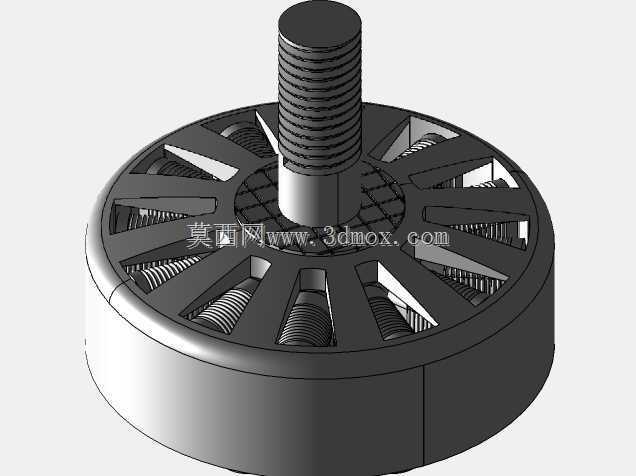

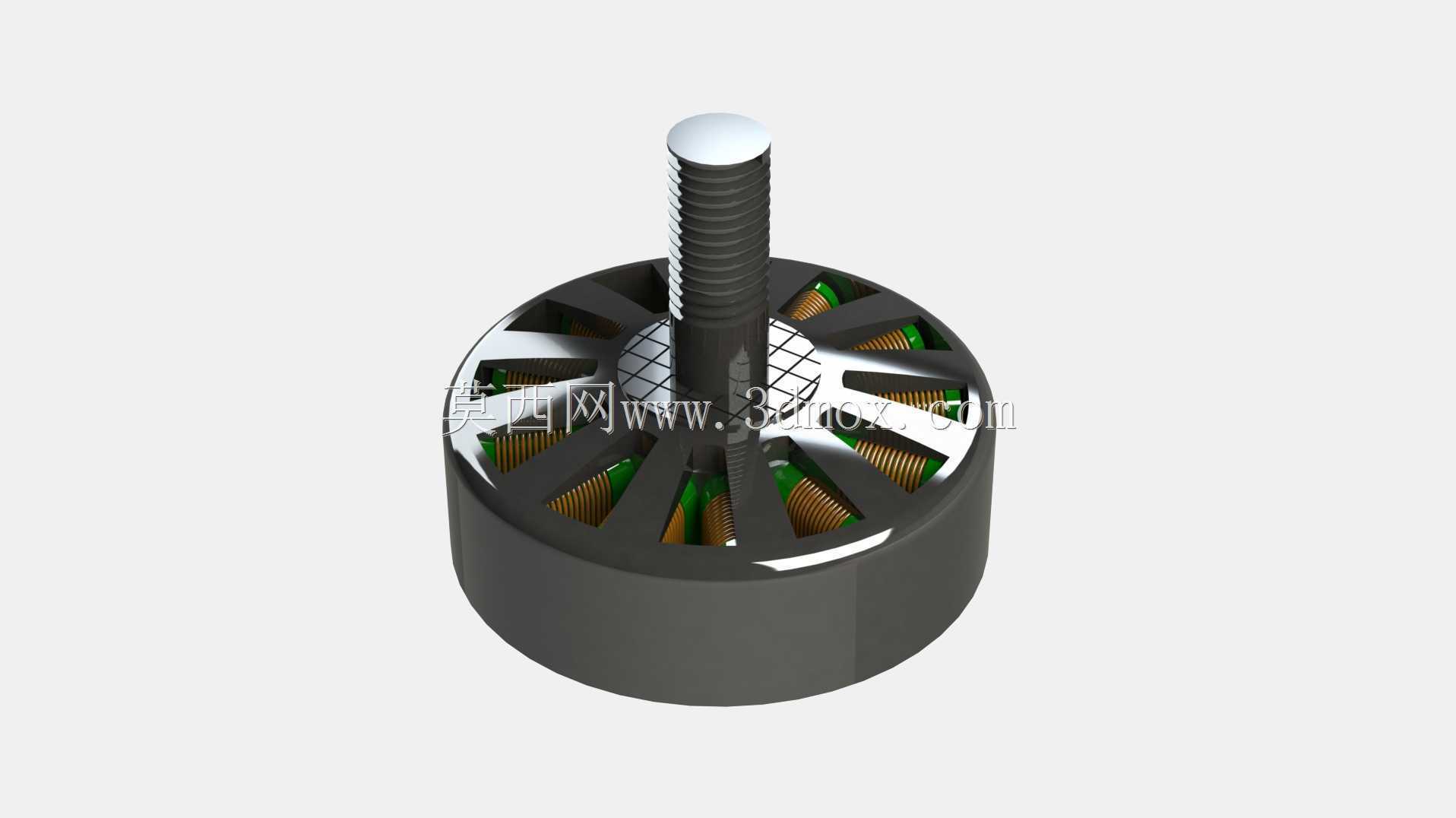

　　从实际用途看，2205规格电机多用于五寸左右FPV机架，也可在轻量化四轴、训练机或测试平台上使用。它的工作特点是转速高、响应快、瞬时扭矩需求大，飞行中频繁经历急加速、急减速、刹车和姿态翻转，因此结构上既要控制重量，又要保证轴系刚度。外转子形式能够在较小直径和较低重量下获得较好的扭矩输出，转子杯包围定子后形成较大的力偶半径，适合螺旋桨这种需要较高转速和中等扭矩的负载。模型中可见中心螺纹轴、转子外壳、内部定子铁芯、绕组以及磁钢布置，这些要素共同决定了电机的动力传递路径和装配边界。

　　设计思路上，这类电机通常采用中空或短轴支撑结构，轴从定子中心向上伸出，顶端螺纹用于安装桨叶和锁紧螺母。转子杯与轴系连接后绕定子旋转，底部轴承承担径向和轴向载荷。定子绕组沿圆周分布，磁钢贴附在转子杯内壁，通电后形成旋转磁场。结构建模时需要保留磁钢与定子之间的均匀气隙，气隙过小会增加扫膛风险，过大则降低磁路效率。绕组端部不能与旋转杯体发生干涉，出线侧还要预留焊接和弯折空间，避免装机后线缆被机臂或扎带拉紧。

　　外形与安装边界是三维设计中最容易影响整机布置的部分。电机径向轮廓决定机臂端部最小避让空间，转子杯外缘与桨叶压紧面之间要保证桨根不与杯体摩擦。轴向高度则影响飞控减振中心、机臂厚度和桨面高度，轴端螺纹长度需要满足桨垫、桨叶、桨夹和螺母叠装后的有效啮合。底部安装孔一般对应机架电机座的标准孔距，螺钉从下方或上方锁紧时要控制螺纹旋入深度，防止触及内部绕组或轴承。若用于整机数字样机，还应在电机周围建立旋转体包络，检查桨叶形变、机臂振动、电池线束以及摄像头视角是否与运动部件冲突。

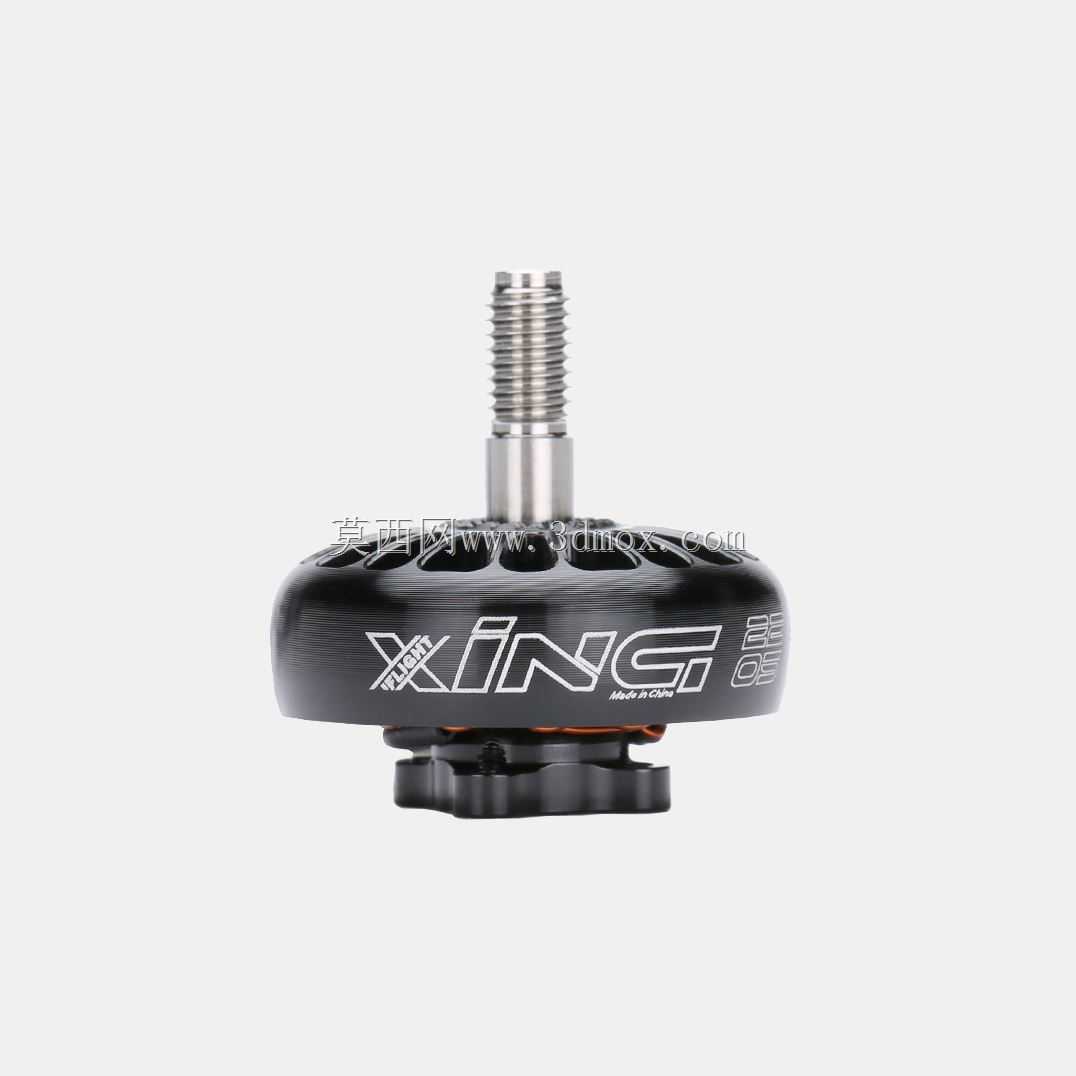

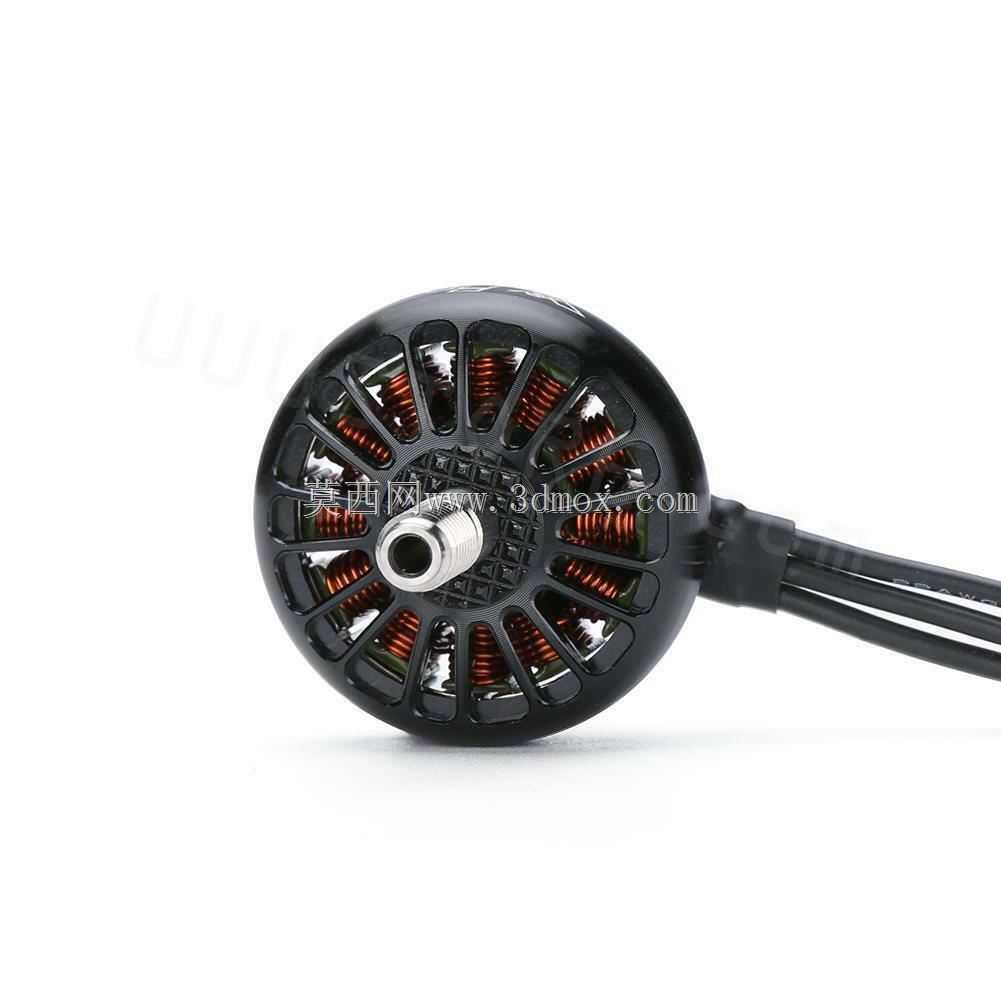

　　从工程表达角度，该模型适合用于无刷电机装配关系展示、无人机动力舱布局校核、教学演示以及机架概念设计。外观上，黑色转子杯承担防护和磁钢安装功能，顶部金属轴与螺纹段体现动力输出接口，剖开或半透明表达时可以看到定子硅钢片叠层、铜线绕组和永磁体的周向排列。实际建模不应只追求外观还原，还要体现轴承支撑、轴向定位、转子与定子同轴度、螺钉安装空间和线缆出口等工程信息。

　　在整机选型匹配中，电机尺寸需要与桨叶直径、螺距、电池电压、KV值和整机重量协同考虑。高KV小桨组合偏向竞速和快速响应，低KV大桨组合偏向效率和续航。结构工程师在布置电机时，应把电机视为带热耗散和振动输出的旋转部件：定子绕组产生的热量通过铁芯、底座和机臂传导，转子旋转带来的不平衡振动会传递给飞控，因此电机座平面度、螺钉预紧、垫片选择和线缆固定都会影响飞行稳定性。模型中对转子杯外缘、轴端、安装面和出线位置的准确表达，能够让后续机架设计、桨叶选型和装配干涉检查更接近真实装机状态。
