GensAce三芯航模动力锂电池结构

　　该三维结构对应航模及小型无人机使用的三串锂聚合物动力电源包，整体采用扁平长方体封装形态，适配多旋翼飞行器机身中部电池仓、固定翼模型机身舱段以及小型地面移动机器人底盘供电舱等空间受限场景。在实际飞行平台中，这类电池承担整机电调、无刷动力电机、飞控、舵机及机载小型载荷的供电任务，需要在高倍率瞬时放电、持续动力输出和整机重心布置之间取得平衡。

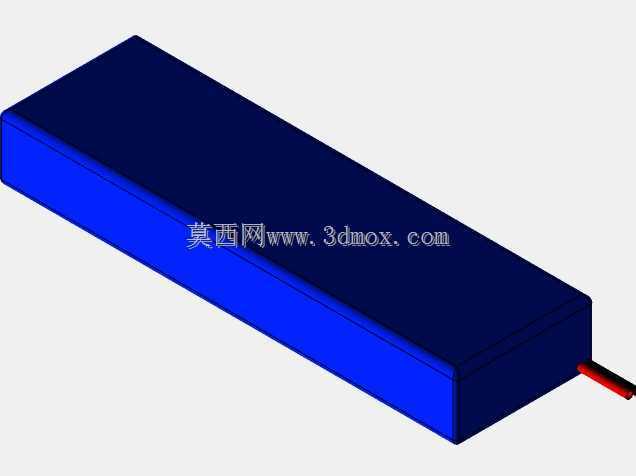

　　从外形边界看，模型主体为规则薄型长方体，棱边做了小幅过渡处理，没有突出的硬质壳体结构，符合软包锂聚合物电池外层热缩封装的常见形态。长度方向占据主要安装空间，宽度和厚度相对紧凑，便于沿飞行器机身纵轴插入电池仓；设计仓体时可依据该外包络预留侧向间隙，避免装配时挤压电芯侧面。电池一端引出红黑动力线，红色对应正极、黑色对应负极，出线位置集中在短边端面，走线方向自然指向电调安装区，可缩短主供电回路长度，降低大电流线路阻抗。结构建模时保留了线缆伸出段，便于检查电池装入机架后线缆是否与螺旋桨旋转平面、机臂折叠机构或相机云台运动范围发生干涉。

　　三串配置意味着内部电芯按串联方式组成标称约十一伏级的动力包，能够满足常见航模电调的输入电压范围。与单片或两串电池相比，三串方案在相同放电电流下可提供更高的输入功率，适合起飞重量较大、机动动作频繁的无人机平台。软包电芯本身对挤压、穿刺和尖锐碰撞较敏感，因此在整机结构布置中，电池仓通常需要设置平滑承托面，避免螺丝头、碳板切口、扎带锐角直接压在电芯表面。该模型的平直底面有利于配合魔术贴、绑带或防滑垫固定；当电池沿机身前后滑动调整位置时，还可通过改变其安装位置微调整机重心，使多旋翼机型的重心尽量落在旋翼升力中心附近。

　　建模思路上，外观结构重点还原电池包的封装比例、端面出线方式和主体色块区分，适合用于无人机总装阶段的空间校核，而不是用于电芯内部化学结构拆解。主体蓝色与深蓝色面域可理解为外层封装和顶面标识区域的视觉区分，端部线缆以红黑两色明确电源极性。对于设备选型人员而言，这类外轮廓模型的价值在于提前确认电池仓长度、宽度、厚度以及出线弯折不与机身结构冲突；对于结构设计人员，则可以据此设计电池仓挡板、快拆绑带路径、防滑垫位置和电调接线方向。

　　在实际装机中，电池通常需要频繁插拔充电，因此安装边界不能只考虑静态放入，还要预留手指抓取、插头插拔和线缆弯曲半径。扁平主体适合从机身尾部或顶部开口抽拉，端侧出线可减少电池在仓内旋转对线束的拉扯。若用于固定翼飞机，电池常靠近机头布置以配平尾部动力和舵机重量；若用于多旋翼，则多置于中心架下层或机身腹部，以降低整机重心。模型呈现的规整长方体也提示设计者：仓体内壁应尽量连续承托电池大面，绑带宽度不宜过窄，固定点应避开端部出线根部，防止飞行振动使线束反复弯折。

　　工程应用中，该类电池还会与电调、电源分配模块、飞控供电模块共同构成动力供电链路。三维总装时，可利用该模型检查电池与飞控、GPS支架、图传天线及相机减震平台之间的距离；在需要快速更换电池的作业场景，也可依据其外形确定仓门开启方向和插拔行程。通过在设计阶段把电池包作为真实实体纳入整机数字样机，能够减少后期样机装配中出现的仓体过窄、线束过长、重心偏差和维护不便等问题。
