小型无人机21700锂电池组4S5P固定支架

　　这套结构针对小型多旋翼无人机的动力供电需求展开，核心是把20颗21700圆柱电芯按4串5并的排布方式约束成一个整体模组。做这类电池包时最先要解决的不是电气连接，而是电芯在飞行振动工况下的相对位置稳定性——无人机起降、机动飞行时电机持续输出高频振动，电芯如果只靠镍带焊接拉住，长期循环后焊点容易疲劳开裂，所以上下两块定位支架就成了整个模组的力学骨架。

　　从排布逻辑看，4S5P意味着模组在一个方向上有4颗电芯串联成电压等级，另一个方向上5颗并联扩充电量，整体形成规整的矩阵布局。支架上每一个电芯孔位都做了与21700外径匹配的沉台，孔壁不是整圈包裹，而是留出了若干缺口：一方面是注塑成型时便于脱模、减少壁厚不均带来的缩痕，另一方面也给电芯侧壁留出散热通道，飞行过程中电芯大倍率放电产生的热量可以顺着缺口形成的竖向风道被桨叶下洗气流带走。

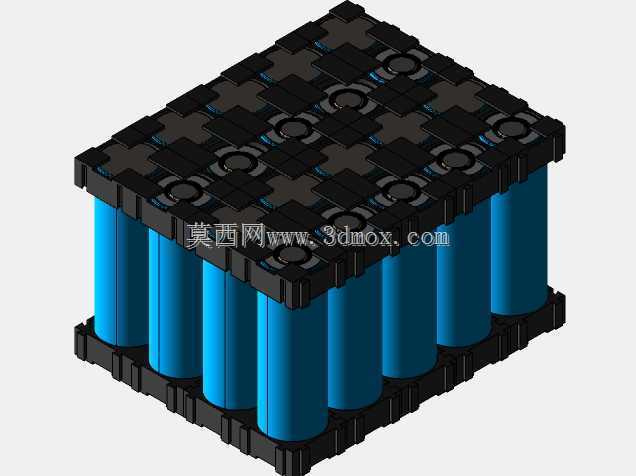

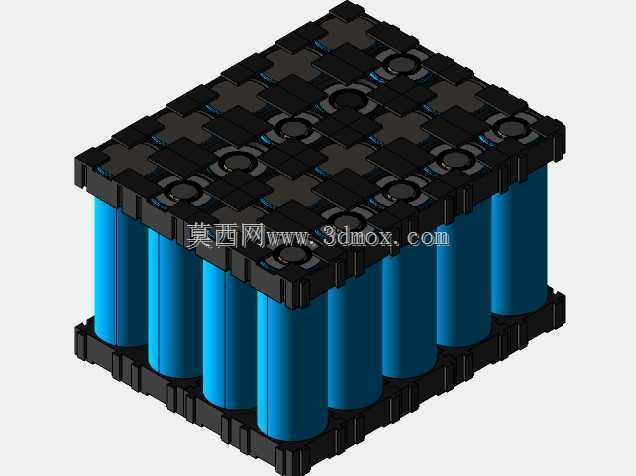

　　上支架表面那些十字形的凸筋和圆形沉台是经过权衡的。十字筋把相邻孔位连成网格，相当于在塑料板上做了连续的加强肋，既提升了支架整体的抗扭刚度，又避免把整块板做实心导致重量超标——无人机对每一克重量都敏感，支架壁厚通常控制在1.2到1.5毫米之间，靠筋位而不是厚度来拿刚性。圆形沉台则正好压住电芯正极的肩部，把电芯轴向窜动限制住，配合下支架托住电芯底部负极圆角，整组电芯在Z方向就被双向夹持，不会在急加速、急刹车时上下窜动顶到镍带。

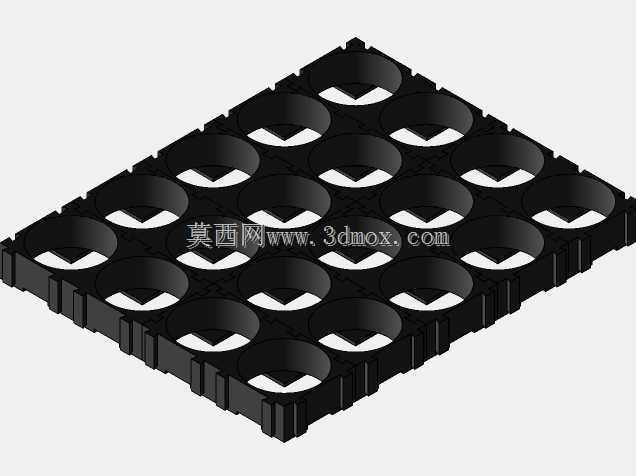

　　下支架的结构思路和上支架呼应，但它更多承担承载和定位功能。底部同样是矩阵孔位托住电芯，外缘做了一圈连续的围边，围边高度略高于电芯底部，这样模组平放在工作台或装入机舱时，受力的是塑料围边而不是电芯壳体，避免电芯外壳被磕碰。上下支架之间没有额外的拉杆，而是依靠孔位与电芯的过盈配合——孔位直径比电芯标称直径小零点几毫米，电芯压入后靠塑料的弹性抱紧，装配时用工装把20颗电芯一次性压入下支架，再盖上上支架压到位，工序很适合小批量量产。

　　外形尺寸方面，21700电芯直径21毫米、高度70毫米，按矩阵排布后，模组的长宽由孔间距决定。孔间距一般取22到23毫米，既保证孔壁之间有足够的塑料厚度（约1.5到2毫米），又不让模组整体轮廓过大。5并方向5颗电芯加上两端围边，长度大约在120毫米上下；4串方向4颗电芯加围边，宽度约95毫米；高度方向电芯70毫米加上上下支架各约5毫米的厚度，整包高度控制在80毫米左右。这个尺寸边界是按小型无人机机舱的常见预留空间反推的，安装时模组通过下支架围边或预留的安装耳固定在机舱底板上，四周留出走线和BMS采集板的位置。

　　设计这套支架时还要兼顾焊接工艺。上支架正极一侧的沉台深度不能太深，要让电芯正极帽露出足够高度，便于镍带或铜镍复合带点焊；沉台又不能太浅，否则失去轴向定位作用。实际取沉台深度让正极帽高出支架表面2毫米左右，焊针可以顺畅接触，镍带铺在相邻电芯正极之间形成并联和串联的连接路径。负极一侧下支架则把电芯底部露出，方便负极镍带焊接。

　　散热与安全也是重点。圆柱电芯在高倍率放电时表面温度可达五六十度，支架选用的材料需要有一定的耐温能力，同时具备阻燃性，常见的是加阻燃剂的ABS或PC/ABS合金，壁厚均匀以防止注塑变形。孔位之间的缺口除了散热，也在电芯万一发生鼓胀时提供了微小的形变缓冲空间，避免单颗电芯膨胀把整个支架撑裂。

　　在整机应用里，这种4S5P配置的21700电池组标称电压约14.8伏（满电16.8伏），5并后容量达到单颗的5倍，能为小型航拍或巡检无人机提供十几到二十几分钟的续航。相比软包电池，圆柱电芯加塑料支架的方案一致性更好、更换维护方便，单颗电芯失效可以拆开支架替换，而不必整包报废。支架的模块化设计也让同一套模具可以通过增减孔位衍生出不同串并数的版本，对做无人机动力系统选型和结构布置的工程师来说，这种把电芯约束、散热通道、焊接工艺和安装边界一起考虑进去的支架结构，是圆柱电池包成组时比较务实的做法。
