重载型麦克纳姆全向移动轮组结构

　　这套轮组属于麦克纳姆全向行走机构，核心价值在于把传统车轮只能沿轮面切线方向行进的运动约束打破，通过轮周多根斜置辊子的复合速度分解，让搭载平台在不改变车体朝向的前提下完成直行、横移、斜行、原地零半径回转以及任意方向的连续矢量移动。现场调试时最直观的差别是，普通舵轮或差速底盘在窄通道里对位需要反复进退修正，而麦轮平台可以贴着设备边缘横向挪入工位，对于密集排布的自动化产线、狭小仓储通道以及需要精确对接设备接口的场景，空间利用率明显更高。

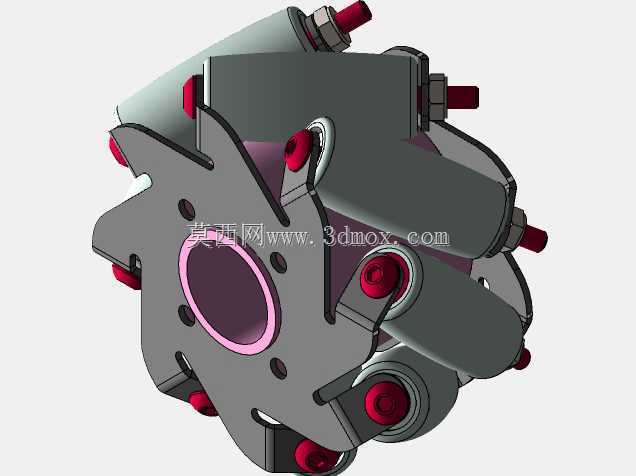

　　从结构拆解来看，轮体主体采用双侧辐板夹持的方式固定周向辊子，辐板上预留了成组安装孔，既承担辊子轴端的定位，也作为轮体与驱动输出端的连接界面。中心设置带衬套的轴孔，孔径与配合长度需要按照驱动轴或轮毂连接法兰校核，保证扭矩传递时不会出现单侧偏载。辊子并非与车轮轴线平行，而是按固定偏角绕轮周交错布置，这一角度直接决定速度分解比例：工程上常用45度左右布局，四个轮子按左前、右前、左后、右后区分左右手旋向，通过各轮转速与转向的组合，把辊子自由转动方向上的被动速度分量叠加成车体期望运动。

　　辊子外形采用鼓形母线，目的是让轮组着地接触尽量维持连续线接触，而不是仅靠棱边点接触。实际承载时，辊子内部需要设置转轴与轴承或耐磨衬套，外部包覆层则根据地面条件选择聚氨酯或橡胶材质；包覆层硬度影响附着系数与压痕，过软会增大滚动迟滞并在重载下产生明显形变，过硬则在瓷砖、环氧地坪上容易打滑并放大振动。辊子轴端通过紧固件锁紧在辐板支座上，图中红色端部结构对应轴端锁紧与限位位置，装配时要控制各辊子轴向窜量，间隙过大会在换向时产生冲击噪声，间隙过小则会造成辊子转动卡滞。

　　设计这类轮组时，不能只关注单个轮子的外观。首先要根据平台总重量、动态加速度和安全系数反算单轮额定载荷，四个轮子在不平地面上并不会理想均载，通常需要引入不均匀载荷系数；若底盘刚性很强而地面起伏明显，还应考虑悬挂或浮动铰接，让某一轮越过高差时仍能保持接地。其次要核算驱动扭矩，麦轮在横移和回转时存在辊子被动滚动带来的附加摩擦，实际阻力比普通直行轮更高，电机减速机组配型时不能直接套用普通脚轮的经验值。

　　安装边界方面，轮组外径决定底盘离地高度，辊子最外圆构成整车包络的下部边界；轮宽方向需要给辊子端部、紧固件以及侧板连接法兰留出空间，底盘侧板开孔或焊接支座时，应保证驱动轴中心线与车体基准平行，四个轮子的着地高度误差需要控制在较小范围内。轮距与轴距也会影响控制效果：轮距决定横摆力矩臂，轴距影响前后方向稳定性，若车体长宽比过大，原地回转时外侧轮速需求和接地摩擦分布都会变化，需要在控制程序中重新换算四轮速度。

　　在三维建模过程中，建议把轮体、辊子、销轴、锁紧件和连接法兰分层建立装配关系。辊子应保留独立旋转自由度，便于在运动仿真中检查轮周包络是否与车架干涉；辐板孔位、轴端螺纹和中心安装孔要按实际加工标准表达，避免外观完整但无法落地装配。对于需要做AGV、巡检机器人、重载移载小车或实训平台的设计者来说，这套结构的重点不是复杂曲面，而是斜辊角度、轮组旋向、载荷分配、接地摩擦和安装基准之间的联动关系。把这些约束在模型阶段理顺，后续加工装配和底盘控制调试会少走很多弯路。
