越野花纹橡胶车轮总成结构设计

　　该车轮总成主要面向非铺装路面行走设备的配套场景，常见于小型工程牵引车、场地转运拖车、农用作业小车、户外巡检设备以及重载手推作业平台。这类设备的作业环境往往包含碎石路面、泥泞田埂、松散沙土、临时施工便道等低附着工况，车轮作为整机承载与牵引传递的终端部件，其结构合理性直接决定整机的通过性、行驶稳定性与运维寿命。

　　从结构组成来看，总成分为外胎、轮辋、轮毂三个核心部分。外胎采用深沟槽块状越野花纹设计，花纹块沿胎面周向交错排布，胎肩位置花纹块做加宽加高处理，这种布局能够在松软路面嵌入土层，增大接地面积的同时形成咬合抓附力，避免设备在泥泞或沙地工况下出现打滑空转；花纹沟槽的宽度与深度经过匹配设计，行驶过程中夹带的泥土、碎石可随轮胎转动自动甩出，防止沟槽被异物填塞导致抓地性能衰减。胎体侧壁保留足够的厚度余量，可抵御碎石棱角的刮擦与低速工况下的轻度冲击，降低工地、田间作业时胎侧被尖锐物割伤的概率。

　　轮辋部分采用分体式适配结构，与外胎的胎圈配合面设置限位凸缘，装配后胎圈被牢牢约束在轮辋安装位，充气承压后不会出现周向滑移或脱圈风险。轮辋与轮毂的连接面布置多组均匀分布的紧固点位，载荷可沿周向均匀传递，避免局部应力集中导致连接松动。轮毂作为车轮与车轴的对接核心，中心设置与车轴匹配的安装轴孔，轴孔周边延伸出辐射状加强筋，将轮辋传递的地面冲击、整机垂向载荷均匀分散到整个轮毂端面；加强筋之间的镂空区域在保证结构强度的前提下削减了整体自重，降低行走过程中的转动惯量，设备起步、转向时的响应更平顺。

　　设计过程中首先结合目标设备的满载轴荷确定轮胎的公称直径与断面宽度，接地面积按松软路面的允许接地比压反推，保证设备在湿软场地作业时不会出现过度沉陷。轮毂的安装轴径、螺栓孔分布圆直径严格匹配对应车轴的安装接口，轴向安装尺寸预留轴承与密封件的布置空间，确保车轮装车后与车架、转向机构之间留有足够的安全间隙，转向极限角度下胎侧不会与车架钣金发生摩擦干涉。轮胎的断面高度兼顾缓冲性能，在设备驶过路面凸起或小型坑洼时，胎体的弹性变形可吸收大部分冲击，减少震动向车架上部的传递，既提升作业操控的舒适度，也能保护车架上搭载的工装、仪表等部件免受长期震动损伤。

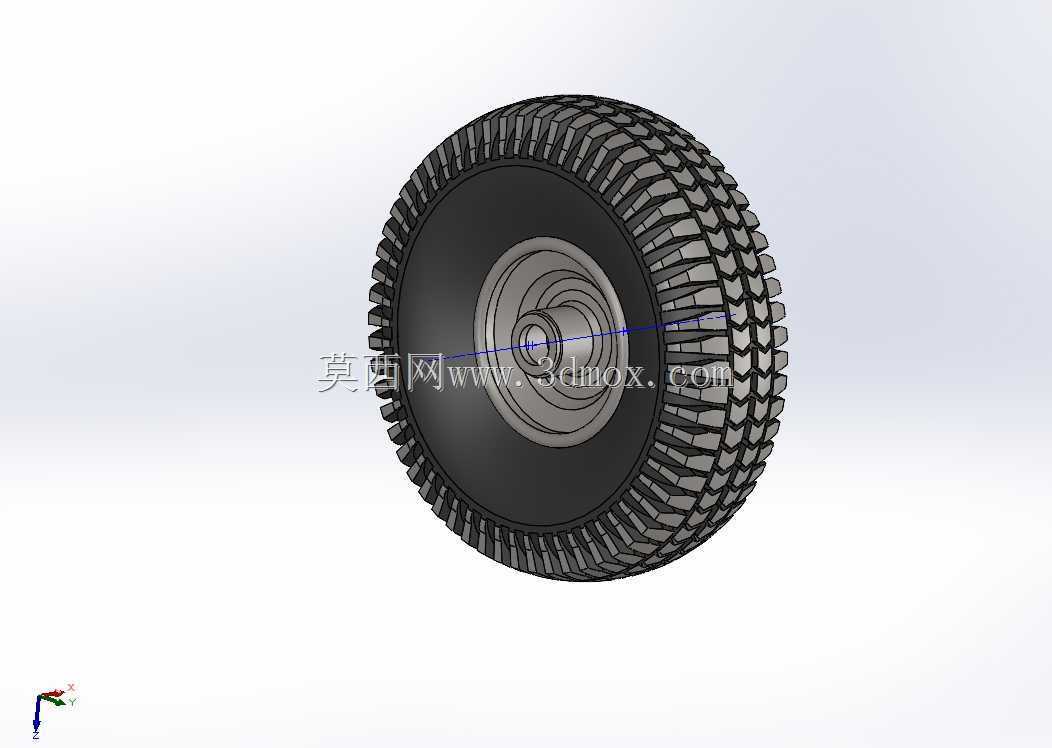

　　针对不同使用场景，该结构可灵活调整参数：场地内短距离转运的低速设备可选用偏硬的胎面配方，提升耐磨性能，延长在硬质水泥、沥青路面的行驶里程；户外泥泞工况为主的设备可适当加大花纹沟槽占比，进一步提升排泥与抓地能力。轮毂的连接孔位可根据不同车轴的法兰规格做适配修改，无需改动外胎与轮辋的主体结构即可实现跨平台配套。整体三维建模过程中，胎面花纹采用阵列关联特征构建，修改花纹块数量、沟槽深度时可快速驱动整体再生，轮毂的加强筋厚度、轴孔直径均设置参数化变量，设计人员调整载荷适配参数时无需重复绘制草图，能够大幅缩短同系列车轮的衍生设计周期，也为后续的工程出图、虚拟装配校验、运动干涉检查提供完整的数模基础。
