压缩空气动力瓶装水火箭结构造型

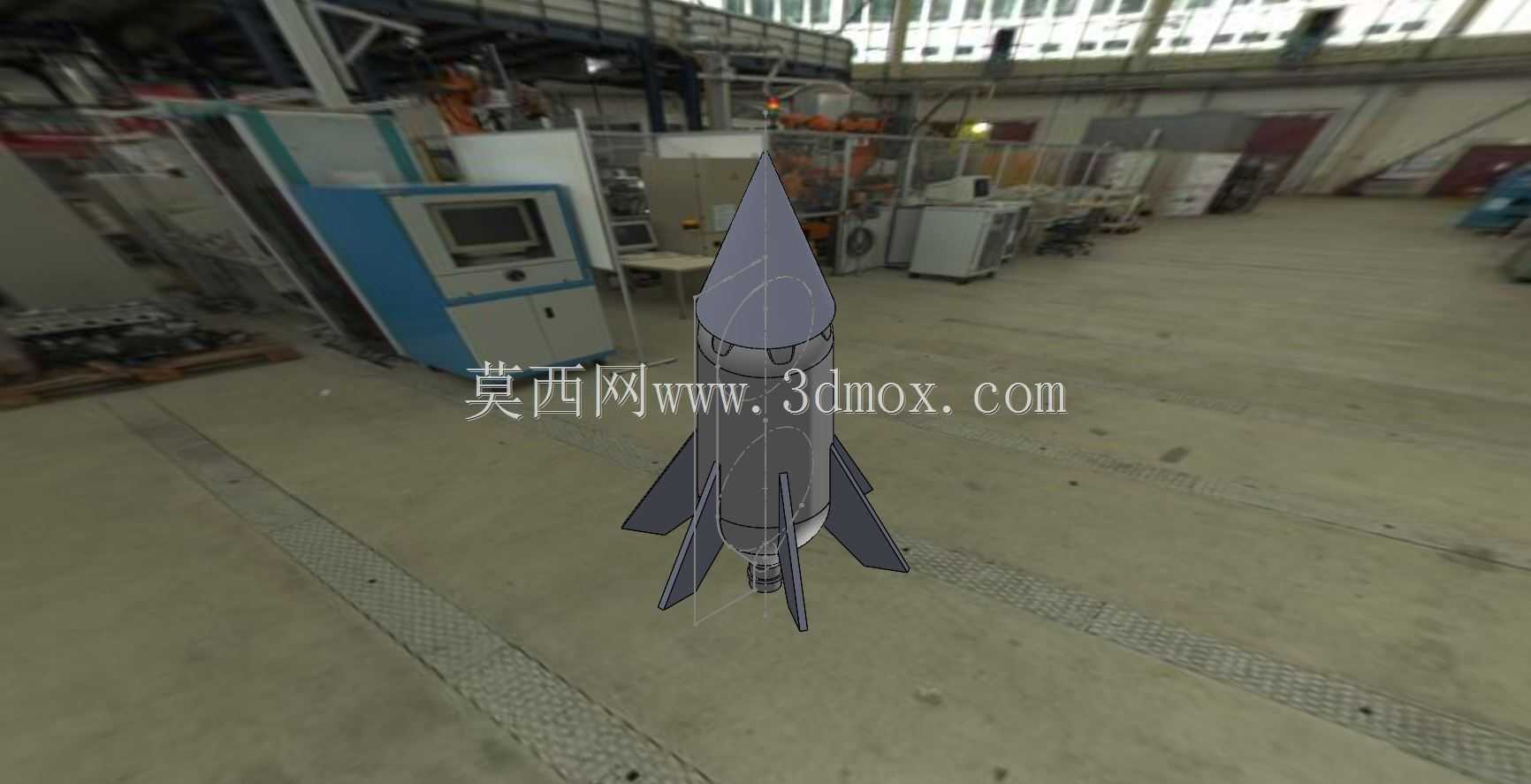

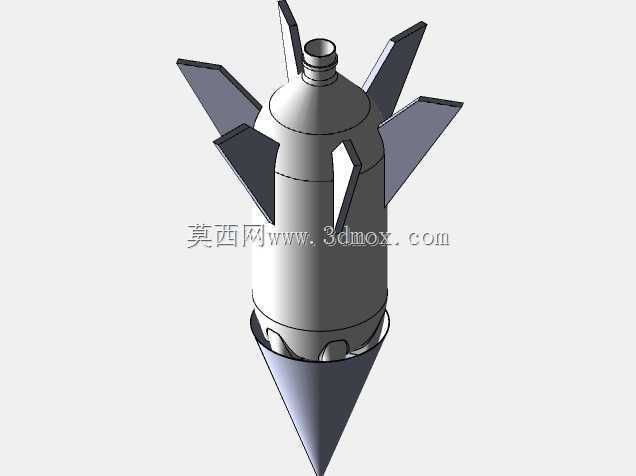

　　该作品围绕低压压缩空气推进的瓶装水火箭展开，主体以常见瓶装容器作为承压与储水段，外部叠加锥形整流罩、环形连接段和四片稳定尾翼，整体呈现出小型探空火箭的外形特征。建模时没有把瓶子仅当作简单圆柱处理，而是保留了瓶肩过渡、瓶身收束、底部轮廓和局部加强结构，使箭体在装配后能够反映真实饮料瓶的几何边界。上部整流罩通过环形座与瓶口区域衔接，锥面从较小尖端逐步扩展到瓶身直径，线条连续，适合在渲染中表现光滑外壳与金属质感。尾翼沿周向均匀布置，翼面从瓶身后下部向外展开，根部贴合瓶壁曲面，后缘延伸至喷口附近，既承担视觉上的火箭识别特征，也对应水火箭飞行中维持姿态稳定的功能。

　　从使用场景看，这类结构主要服务于校园科学实践、科普展览、气动推进实验和基础结构设计练习。实际发射时，瓶内装入适量水，再通过打气装置向瓶内充入压缩空气；释放后，高压气体推动水体从底部喷口快速排出，依靠反作用力使箭体上升。水在这里不仅是工质，也影响系统质量变化和推力持续时间；瓶体则同时承担储水、储气和安装基准的作用。设计中需要关注瓶口连接可靠性、喷口轴线与箭体轴线的同轴度、尾翼安装角以及整体重心位置。若重心过于靠后，箭体在低速阶段容易摆动；若尾翼面积不足或周向分布不均，飞行轨迹会出现明显偏航。三维模型把这些部件独立表达，便于在方案阶段检查整流罩、瓶身、尾翼和喷口之间的相对位置。

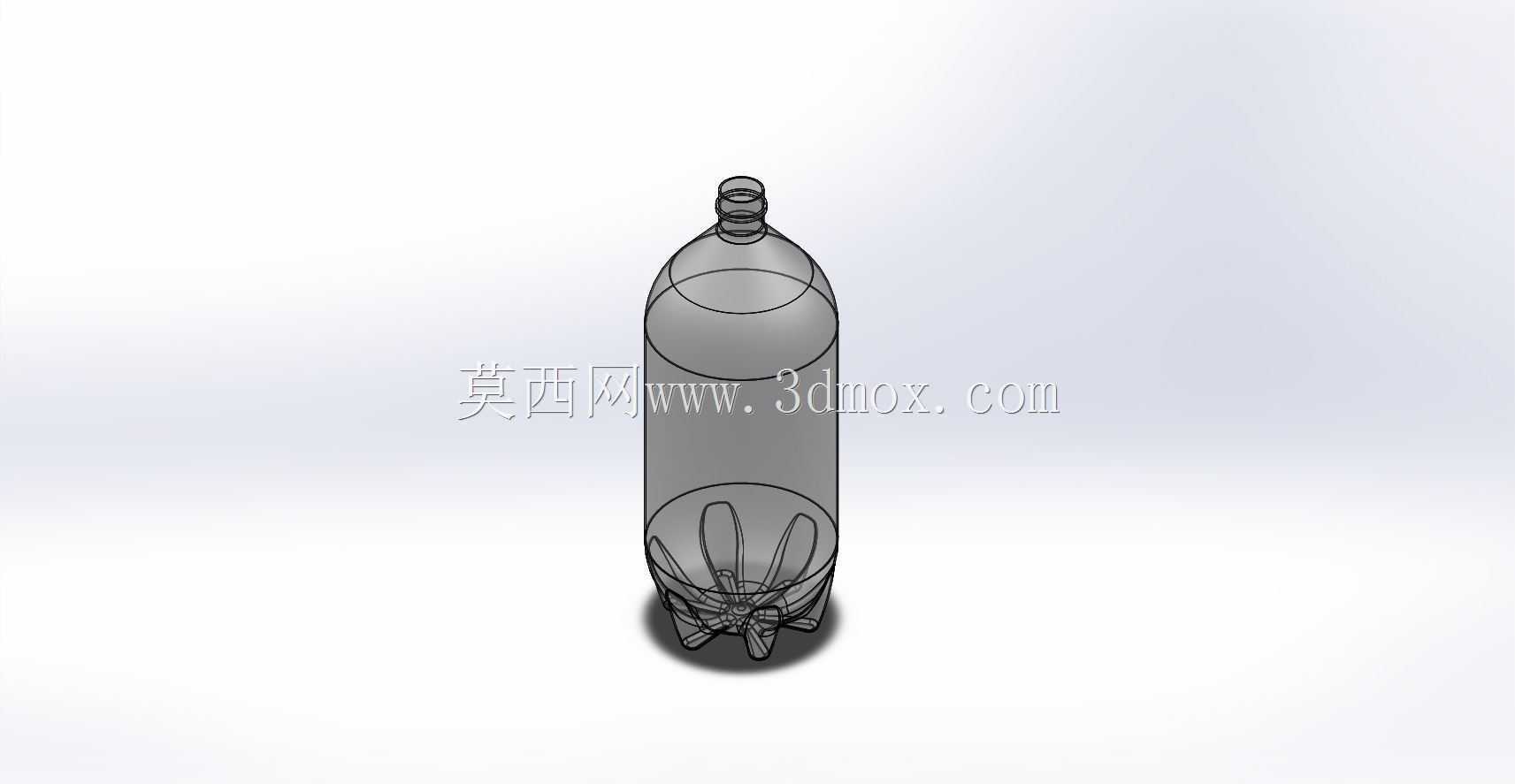

　　结构建模的重点在于曲面贴合与装配关系。瓶身属于回转体，但局部存在肩部弧面、标签区平直段和底部凹凸造型，尾翼根部不能按平面硬切，否则会产生缝隙或干涉。较合理的做法是先建立瓶体中心线，再依据截面轮廓生成主体，随后在尾翼安装位置提取瓶壁曲面，用翼片实体与瓶身进行贴合或切除，使根部形成随形接触面。整流罩与瓶体之间的环形连接件应留出足够搭接宽度，既保证外观连续，也便于在实物制作中使用胶带、卡环或螺纹接头固定。喷口区域需要保持通道简洁，避免多余结构阻挡水流；若用于进一步工程分析，还可在底部增加喷嘴、密封塞和发射架配合接口。

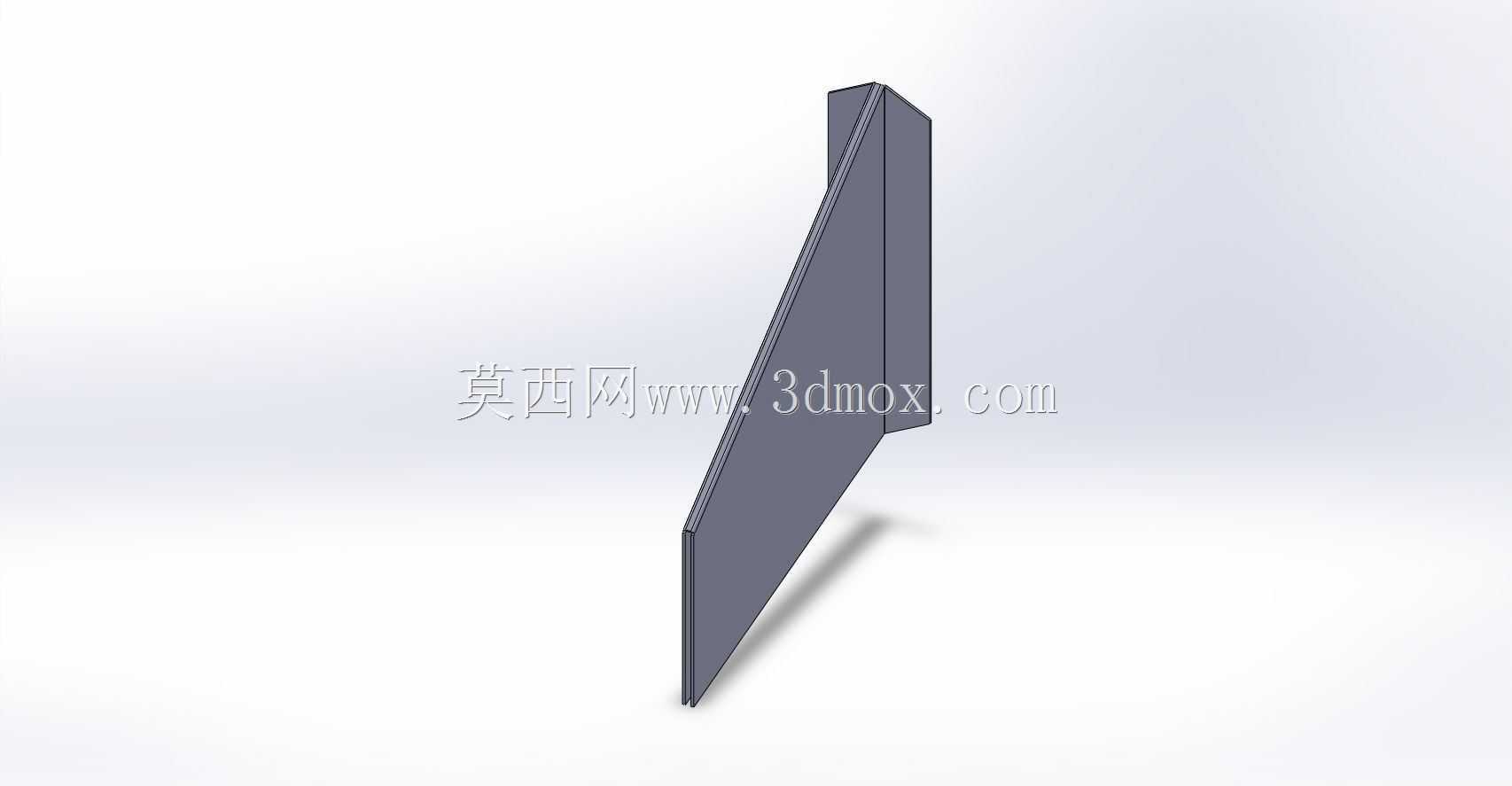

　　外形尺寸方面，整体高度由瓶装容器长度、上部锥罩高度和尾翼向下延伸量共同决定，径向最大尺寸通常不在瓶身，而在尾翼外端围成的外接圆。安装边界需要同时考虑竖直发射架的导向间隙、尾翼与导杆或发射管的避让距离，以及整流罩尖端的存放空间。尾翼厚度在模型中不宜仅按视觉效果设置，过薄会导致实物制作时刚度不足，过厚又会增加侧向面积和质量；翼片前缘可做小角度倒角，后缘保持平直，有利于减少不必要的气流扰动。瓶身中部若增加装饰环或标识带，应避免跨越尾翼根部，以免影响粘接面。

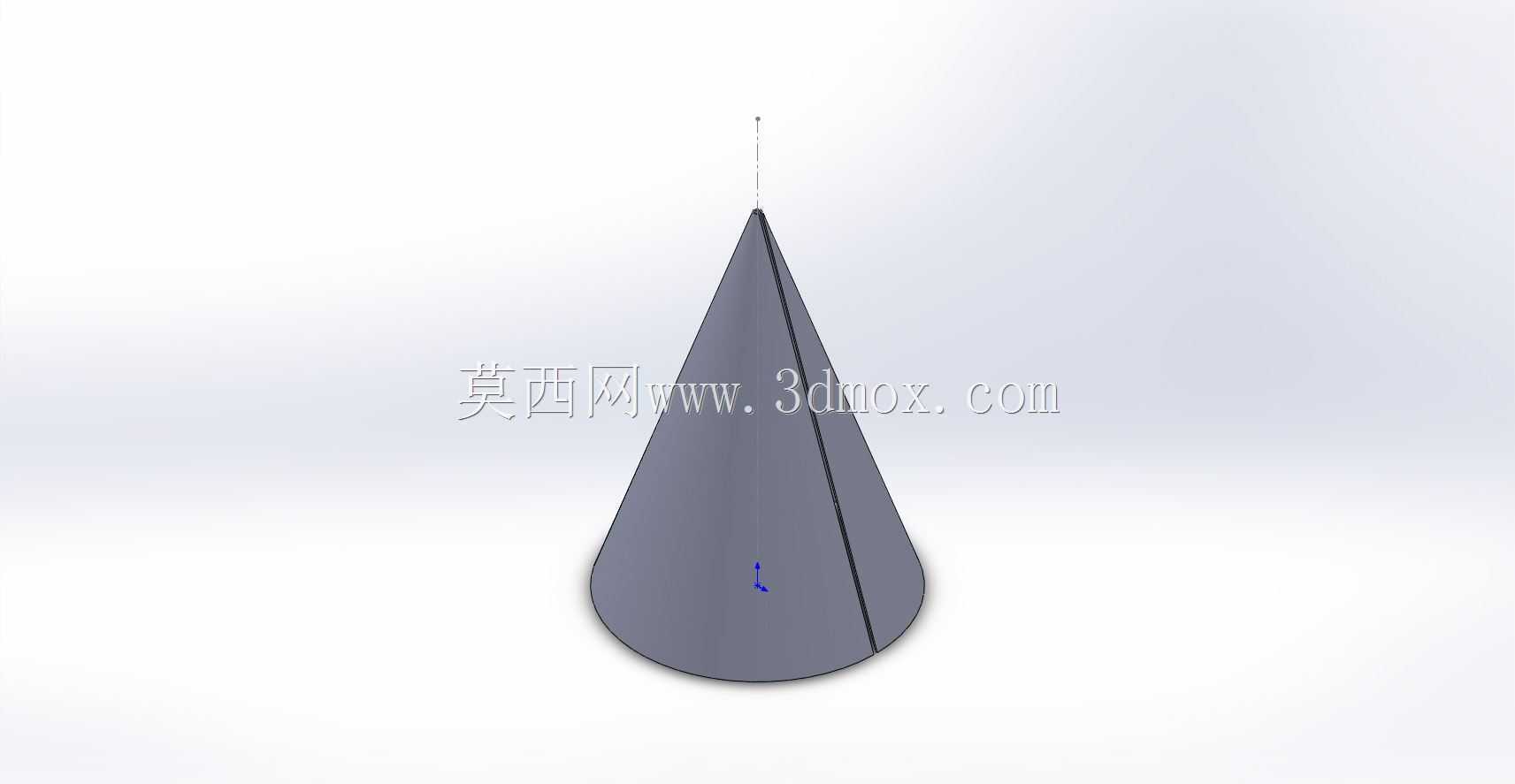

　　对于三维设计练习而言，该模型兼顾曲面造型、装配约束和工程常识。整流罩适合使用旋转或放样方式建立，尾翼可先绘制单片翼型轮廓再阵列复制，瓶体则通过多段截面控制直径变化。渲染时可将瓶身设置为半透明材料，以观察内部水体和空气占据区域；尾翼与整流罩采用不同材质，能够突出结构分界。模型还可扩展为教学验证方案，例如改变尾翼数量、调整锥罩长度、比较不同喷口直径，或在装配环境中测量重心与压力中心的相对关系。通过这些细节，作品不只是单一火箭外观，而是把低压推进、箭体稳定、曲面装配和实验制作边界整合在同一套结构中。
