行星齿轮减速传动箱结构拆解

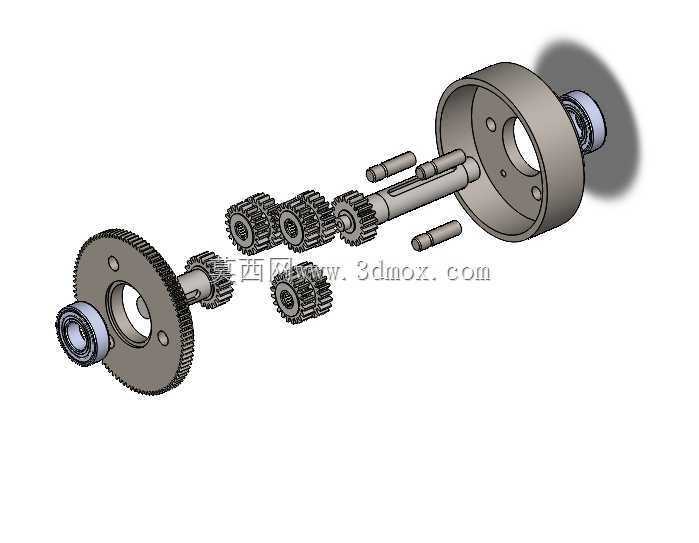

　　行星齿轮传动在紧凑空间内实现大减速比的场景中使用频率很高，这套结构把太阳轮、行星轮、内齿圈、行星架以及输入输出端轴承全部按装配关系拆开呈现，能够清楚看到动力从中心齿轮进入后，如何通过多颗行星轮分流，再由行星架或内齿圈约束完成扭矩输出。与普通定轴齿轮箱相比，行星结构的载荷由多个啮合点共同承担，单齿接触应力更低，箱体径向尺寸也更容易控制，因此在伺服驱动、输送辊道、小型回转工作台、AGV轮边驱动以及轻工自动线中都比较常见。

　　从实际选型角度看，这类传动箱首先要明确固定件、输入件和输出件。内齿圈固定时，太阳轮输入、行星架输出可获得较大减速比；行星架固定时则形成反向传动，适合需要换向或增速的特殊机构；若将太阳轮固定，动力经内齿圈输入、行星架输出，又能得到另一套速比关系。模型中多颗行星轮沿圆周均布，啮合相位相互错开，运转时齿面受力更平稳，冲击和噪声也比单路齿轮传动小。设计时需要校核太阳轮与行星轮的中心距、行星轮与内齿圈的啮合侧隙，以及行星轮轴之间的位置度，任何一个尺寸链偏差都会导致卡滞或偏载。

　　外形与安装边界方面，该箱体采用圆筒式外壳，内齿圈与壳体结合面承担较大反力，外壁厚度不能只按外观确定，需要结合额定扭矩下的齿圈变形量进行评估。输入端布置轴承和轴封，输出端通过法兰或轴伸与负载连接，两端轴承跨距决定了轴系抗弯能力。图中齿轮轴、销轴、挡圈和轴承均独立建模，装配时行星轮通过销轴安装在行星架上，销轴与架体孔之间可采用过盈配合或滚针轴承支承；高速端太阳轮与电机轴连接时，建议保留浮动量，利用齿式联轴器或花键间隙补偿同轴度误差，避免电机轴承承受额外径向力。

　　建模过程中，齿轮部分不能只画外观齿形。渐开线齿廓、齿顶圆、齿根圆角和变位系数都会影响啮合干涉检查，行星轮数量确定后还要验算邻接条件，保证相邻行星轮外圆不碰撞；同时核算安装条件，使行星轮能够顺利装入内齿圈并与太阳轮啮合。内齿圈的齿向可根据载荷方向选择直齿或斜齿，直齿加工和装配更简单，斜齿则在高速低噪场合更有优势。润滑路径也应在结构阶段考虑，箱体内腔需预留油液空间，销轴和轴承处设置油孔或油槽，高速运转时可采用飞溅润滑，低速重载则建议强制润滑。

　　从维护角度看，拆解式结构有利于检查齿面点蚀、轴承游隙和密封件磨损。行星架作为输出构件，其端面跳动和销轴孔平行度直接影响齿轮接触斑；壳体止口与安装基座之间应设置定位台阶，螺栓分布圆要避开齿圈壁厚薄弱区。若用于频繁启停的伺服设备，还需关注反向背隙，可通过缩小中心距、采用分体齿圈或预紧圆锥轴承来控制回程间隙。整体来看，这套行星齿轮箱模型不仅表达了零件外形，更完整呈现了功率分流、扭矩传递、轴系支承和箱体约束之间的结构关系，可作为减速机构设计、传动方案比对以及装配干涉检查的参考。
