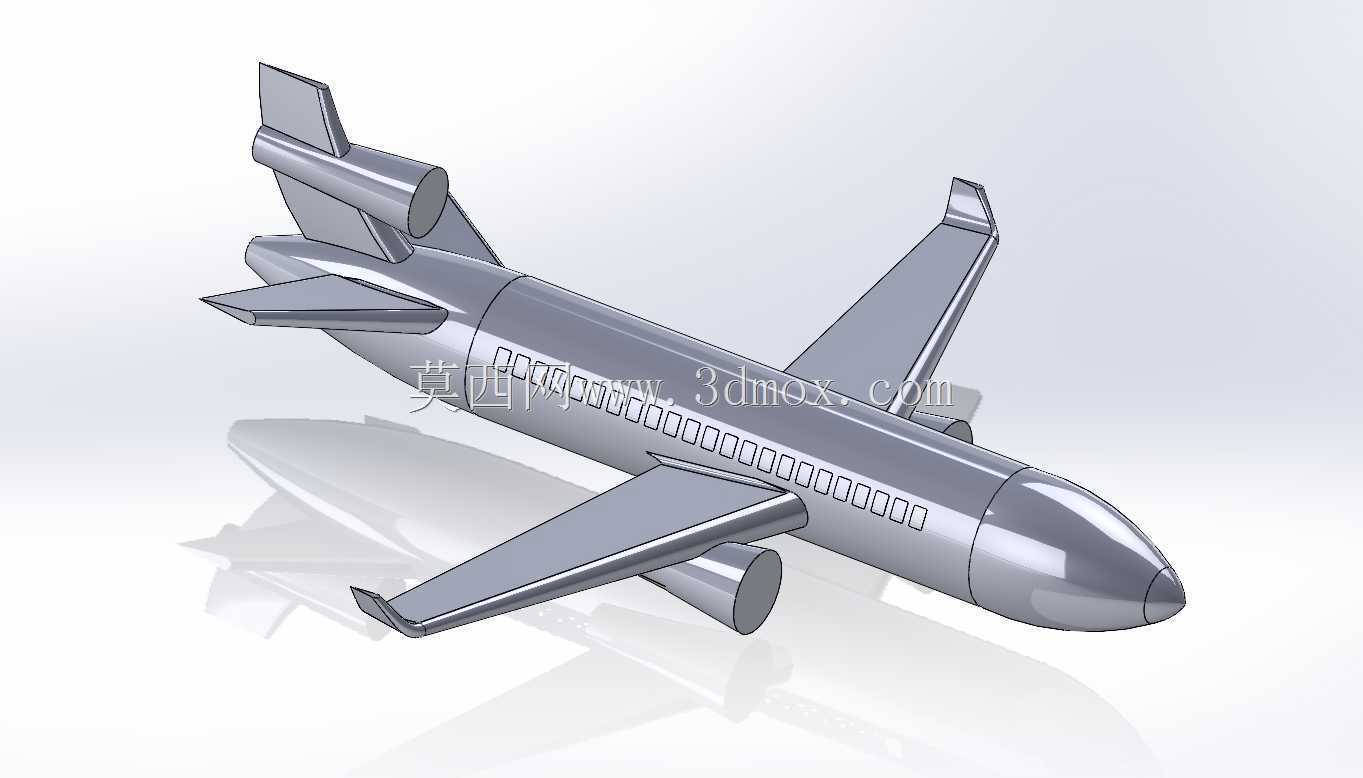

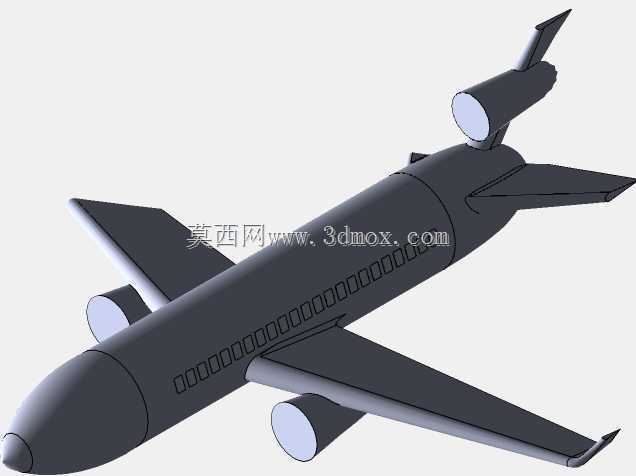

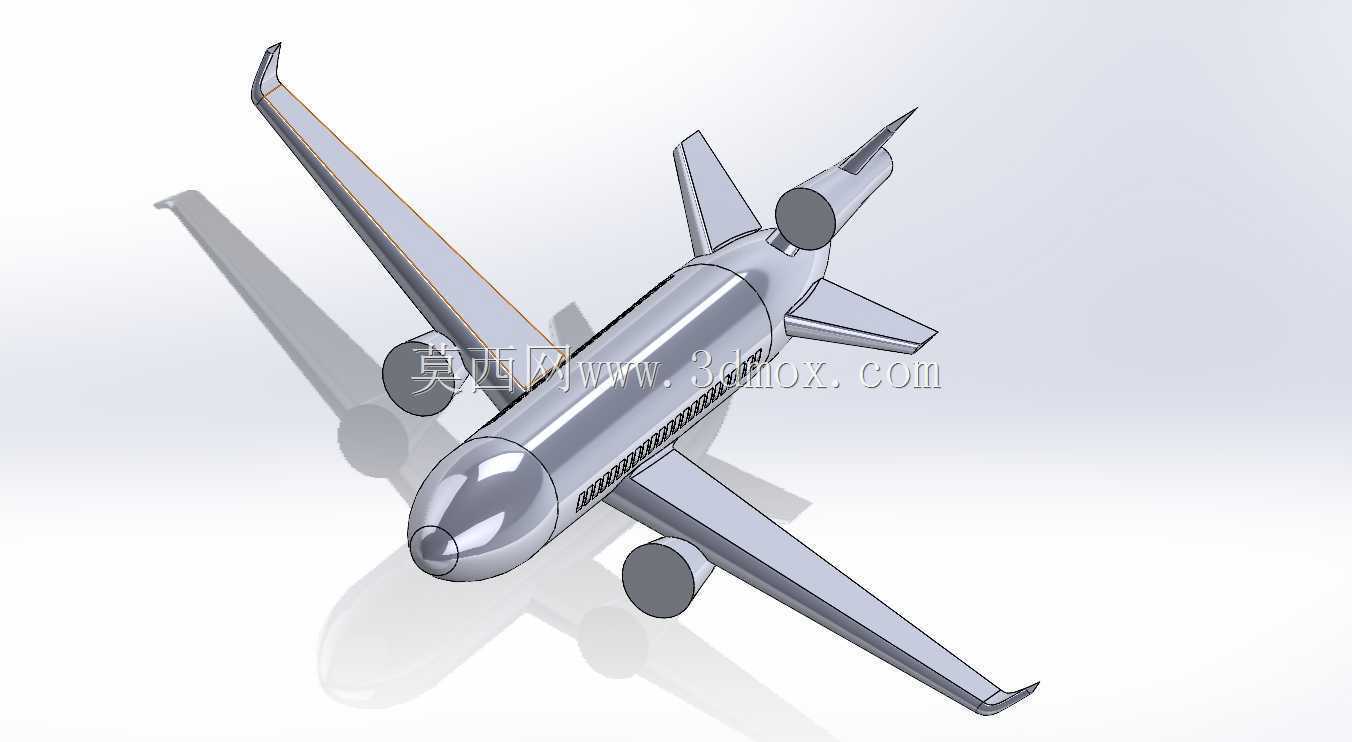

双发喷气式民航客机整机结构数模

　　从整机气动布局的工程落地视角来看，这套双发喷气式客机的三维结构数模，完整覆盖了民用支线客运航空器从概念构型到详细结构校核阶段的核心几何要素，可直接用于航空类专业教学演示、机场地勤配套设备适配校核、航空科普展陈装置开发、虚拟仿真场景搭建等多个实际工程场景。在开展机场廊桥对接位置校核时，设计人员可以直接调取机身舱门的精确轮廓、机身离地高度、机翼下方净空边界数据，无需反复查阅二维图纸的零散标注，就能快速判断廊桥接驳行程、行李传送车抬升高度、加油车作业半径是否与机型匹配；在航空机务实训场景中，该数模可拆解展示机身、机翼、尾翼、动力短舱的相对装配关系，帮助实训人员快速建立整机结构空间认知，避免实机拆装训练中出现磕碰风险。

　　整机采用下单翼常规气动布局，两台涡轮风扇发动机通过独立吊挂短舱对称布置于机翼下方，这种布局经过数十年民航运营验证，一方面可让发动机远离机身，降低运转振动传递至客舱的幅度，提升乘坐舒适性，另一方面机翼离地高度充足，地勤人员开展发动机日常检查、叶片探伤作业时无需搭建超高作业平台，维护可达性远优于尾吊发动机布局。机身采用细长旋成体增压客舱构型，机头段设置流线型雷达罩，曲面按照跨音速减阻要求顺滑过渡，避免局部曲面出现突兀折角引发气流分离；客舱段沿轴向等直延伸，预留了连续的舷窗排布与舱门安装位置，机身尾部逐步收缩并配合后置辅助动力装置舱，整段曲面的曲率变化连续，在建模阶段就完成了曲面G2连续性检查，不存在曲面褶皱、曲率突变的几何缺陷。

　　机翼为后掠式悬臂单翼，翼根处通过中央翼盒与机身承力结构对接，翼面沿展向设置合理的上反角与安装角，翼尖处配置流线型翼梢小翼，能够有效削弱翼尖涡流强度，降低巡航阶段的诱导阻力。机翼后缘沿展向布置了襟翼、副翼的活动舵面分区，前缘预留了缝翼的安装间隙，在数模中各舵面与主翼面之间保留了符合工程实际的活动缝隙，并非完全合并为单一实体，后续开展运动机构仿真时可直接赋予舵面偏转转轴，模拟起降阶段增升装置的伸出与收放过程。尾翼采用常规垂尾加平尾布局，垂直尾翼沿机身对称面竖直安装，后缘预留方向舵转动空间，水平尾翼对称布置于垂尾根部两侧，后缘设置升降舵铰接位置，整套尾翼的力臂长度经过配平校核，能够保证整机在全飞行包线内的纵向与航向稳定性。

　　起落架系统采用前三点式布局，前起落架布置于机头下方驾驶舱之后的位置，主起落架对称安装于机翼根部与机身对接的承力框位置，支柱行程、机轮直径的参数匹配整机起飞重量与跑道载荷要求，数模中完整还原了起落架收放后的舱位轮廓，机轮、支柱、收放作动筒的相对位置无干涉，在进行起落架收放运动仿真时，可直接验证转动过程中是否与机身舱壁、机翼结构出现碰撞。动力短舱通过流线型吊挂结构与机翼下表面连接，短舱进气道唇口采用椭圆顺滑曲面，尾喷口段逐步收缩，短舱与吊挂之间的过渡曲面做了整流处理，避免高速气流在连接处产生额外干扰阻力。

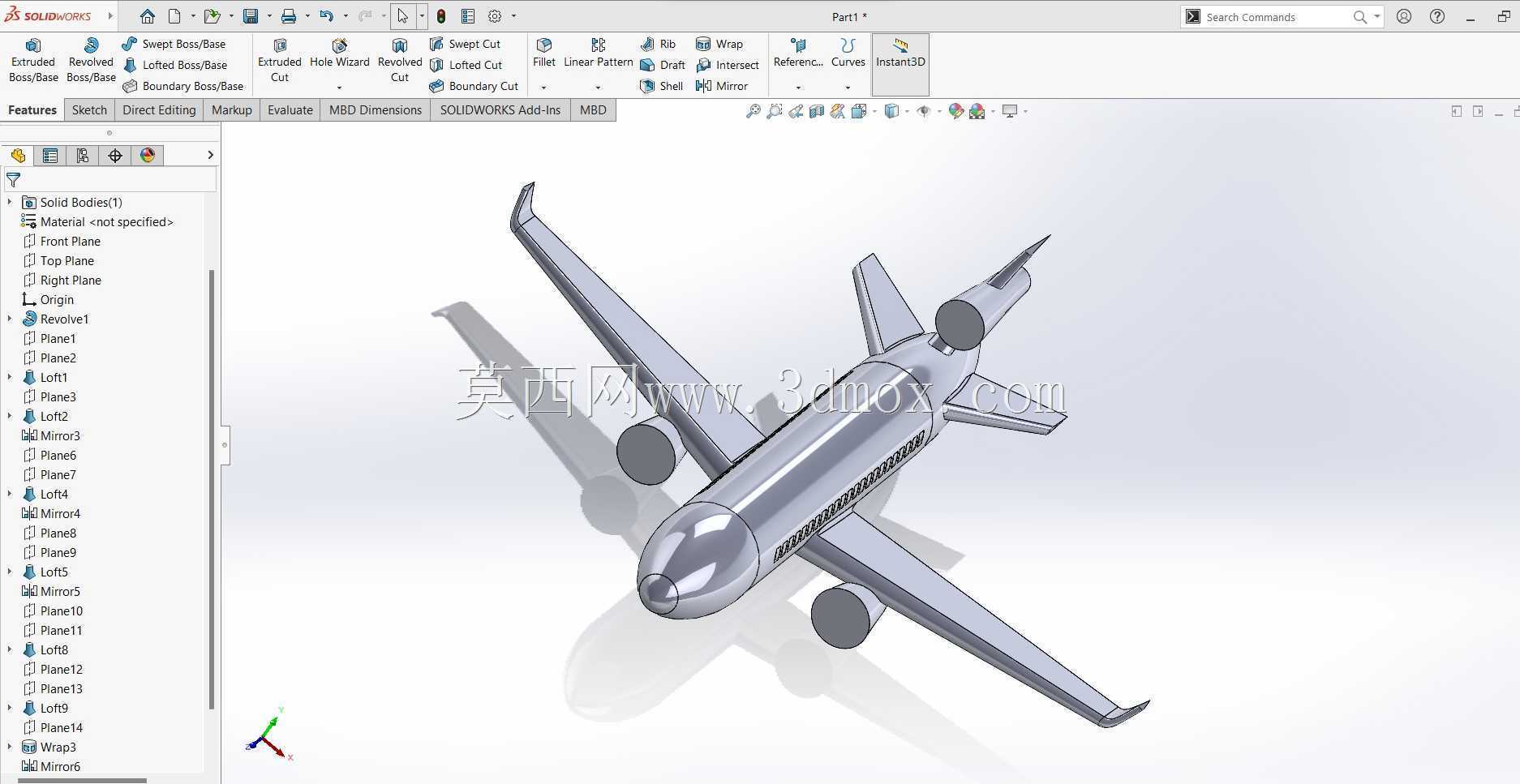

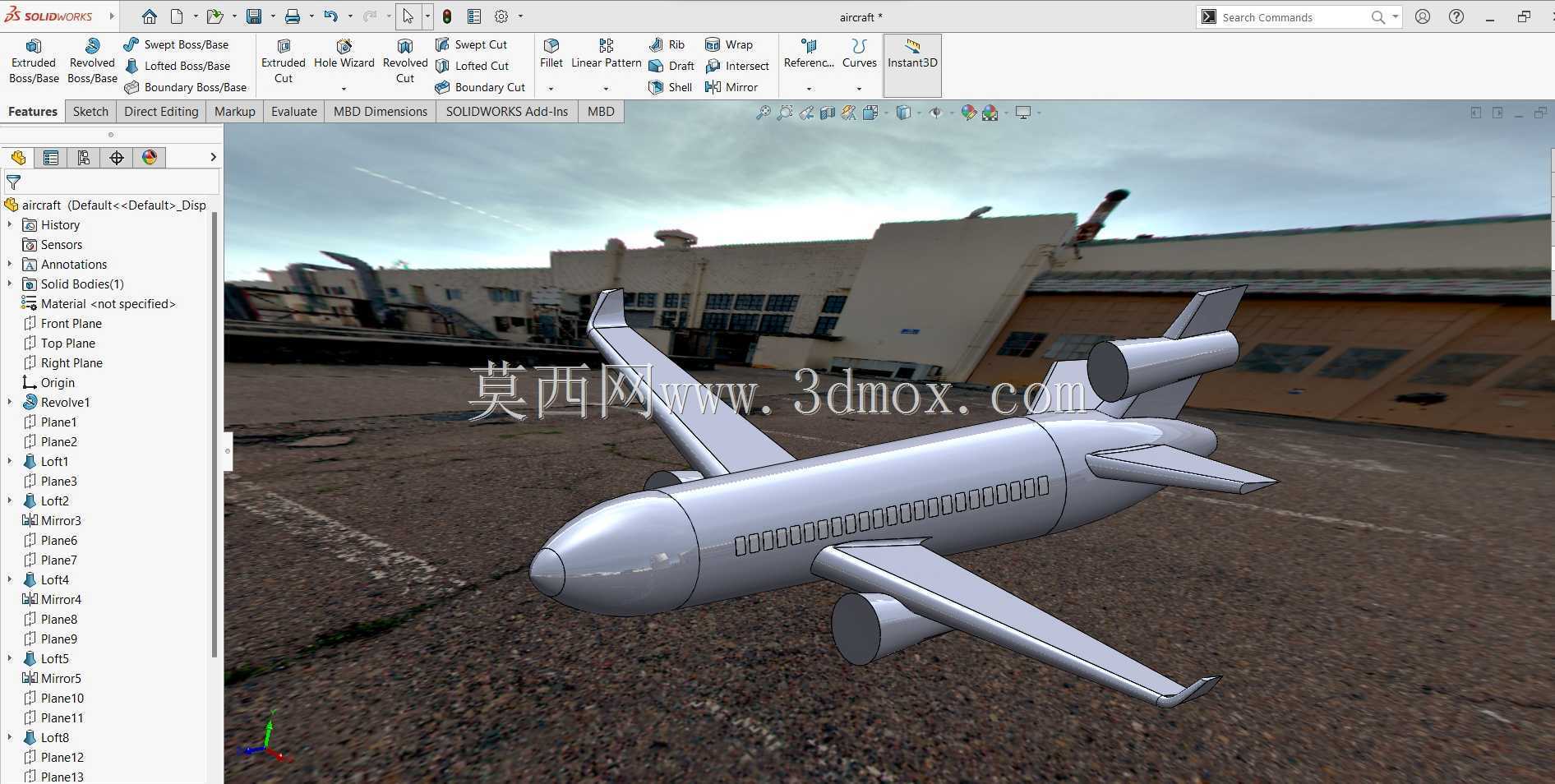

　　在建模思路上，整机采用自顶向下的骨架建模逻辑，先绘制全机基准轴线、机翼站位参考平面、机身框位基准，再基于基准骨架分别生成机身、机翼、尾翼、发动机、起落架各分系统零件，各零件之间通过基准要素保持关联，调整机身长度或机翼后掠角参数时，相关对接结构可同步更新，无需反复返工修改造型。外形尺寸与安装边界方面，整机翼展、机身长度、垂尾高度的比例符合支线客机的常规尺寸区间，机身最大直径满足客舱座椅布置与增压结构强度要求，机翼下方发动机短舱离地高度满足砂石吸入防护的设计规范，垂尾高度满足机场机库门限高度适配要求，所有外凸部件的轮廓边界均在数模中明确呈现，在开展机场地面作业仿真、空域冲突模拟、装配工装设计时，可直接提取整机包络线作为边界输入，避免后续设计出现尺寸干涉问题。
