固定翼无人机350毫米弦长机翼结构

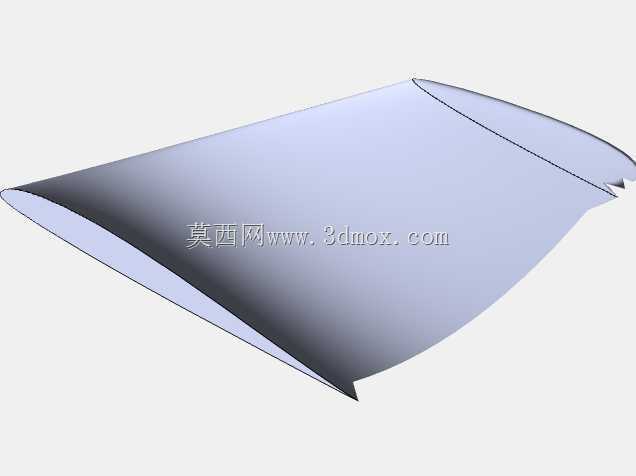

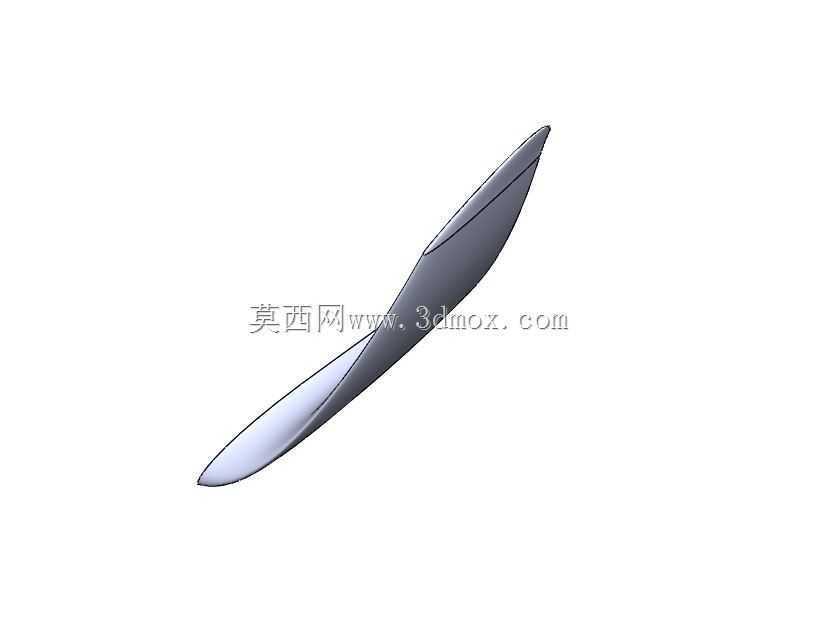

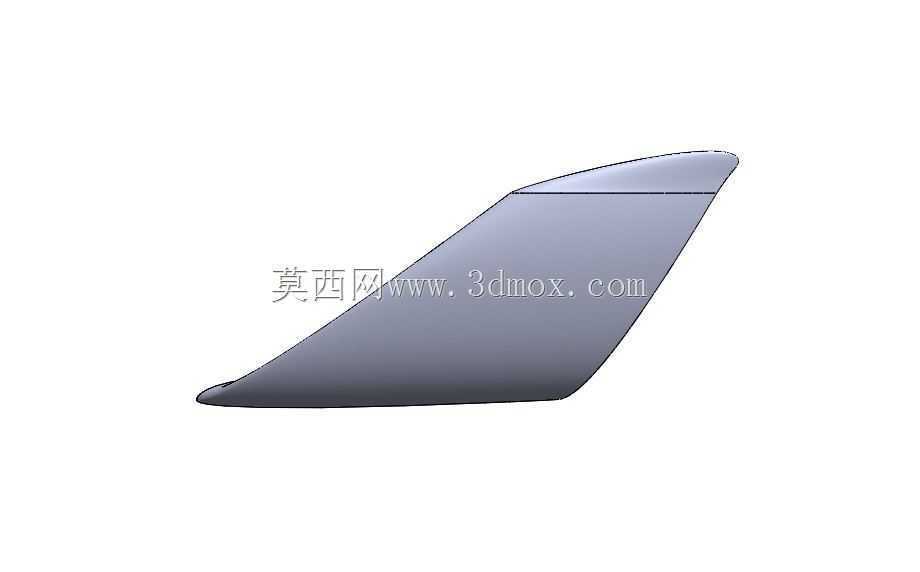

　　这套机翼结构面向小型固定翼无人飞行器的气动与结构需求展开，弦长取350毫米，属于中小型侦察、测绘、巡检类无人机常用的升力面尺度。实际工程中，机翼是整架飞机产生升力的核心部件，其平面形状、翼型厚度分布与扭转规律直接决定巡航效率、失速特性以及起降阶段的操纵余量。模型呈现的是一支光滑连续的机翼实体，前缘圆润、后缘收薄，翼面沿展向带有自然的扭转与收窄，这种处理并非单纯追求外观，而是为了让翼根与翼尖在不同来流速度下保持合理的迎角分布，延缓翼尖先失速，改善横侧稳定性。

　　从应用场景看，这类机翼常见于电动固定翼无人机、手抛起飞的长航时巡检平台以及小型航测飞机。执行任务时，飞机需要在较低功耗下维持较长留空时间，因此机翼普遍采用较大的展弦比与经过优化的翼型；而在挂载相机、电池、飞控等载荷后，翼根区域承受的弯矩最大，设计上通常会在内部布置翼梁、肋板与蒙皮承力结构，三维外形则为这些内部骨架提供准确的装配边界。模型给出的外表面可以直接作为蒙皮建模、模具分型或复合材料铺层的参考基准。

　　设计思路上，机翼并非简单拉伸一个翼型截面。沿展向，弦长、厚度、扭转角都在连续变化：翼根段相对厚实，便于容纳翼梁、舵机与走线，并与机身对接；翼尖段逐渐变薄收窄，以减小诱导阻力。前缘需要保持连续光顺，任何台阶或折角都会在低速大迎角下引发气流提前分离；后缘则要足够锐利，使上下翼面气流平顺汇合。建模时通常先构建若干控制站位的翼型曲线，再通过放样或多截面曲面生成整体翼面，重点检查曲率连续性与前后缘的相切关系，避免出现褶皱或局部凹陷。

　　外形与安装边界方面，350毫米弦长决定了机翼的纵向尺寸与机身对接宽度。翼根端面需要与机身侧面或翼身整流罩匹配，对接面的角度、高度以及前后梁位置都要和机身隔框协调；若采用上单翼布局，还要留出翼台、撑杆或整流包皮的空间。机翼内部沿弦向通常划分出前缘舱、主翼梁、副翼舵机槽与后缘舵面铰链线，三维外形确定后，这些接口位置才能准确落位。后缘若布置副翼或襟翼，还需在翼面末端预留舵面偏转间隙，保证舵面上下转动时不与固定翼段干涉。

　　从结构校核角度，翼根是弯矩与剪力集中的区域，翼梁方向应尽量沿展向贯通，蒙皮则承担局部气动载荷与扭转刚度。对于小型无人机，机翼常采用泡沫芯加碳纤维护梁、轻木肋板蒙热缩膜，或直接使用复合材料壳体；无论哪种工艺，准确的外翼面都是模具与装配的前提。模型所体现的光滑扭转翼面，能够帮助设计者在气动外形、内部骨架、机身对接和舵面布置之间建立统一基准，减少从外形到结构落地时的反复修型，也便于后续开展气动分析、重量估算与装机干涉检查。
