工业物料承载用钢制板架结构设计

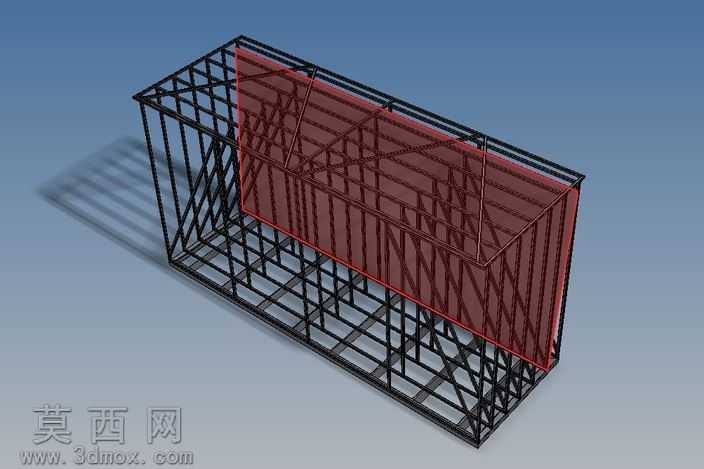

本作品为工业场景使用的物料承载板架三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用1:1等比例还原真实工业构件的尺寸逻辑，确保各结构部件的装配关系完全符合实际生产加工的公差要求。模型主体采用框架式结构设计，底部为纵横交错的矩形钢管焊接底架，底架部分的横纵梁按照等间距排布，每一处梁体的交接位置都做了节点强化处理，通过斜向支撑筋的布置提升底架的抗扭、抗弯折性能，避免承载物料时出现结构形变。架体的侧部与背部采用竖向方管作为主立柱，立柱之间搭配横向连接杆件形成网格状围护框架，框架内侧预留了板材安装位，图中红色半透明区域即为待安装的承载板材示意，板材与框架之间通过预设的安装孔位实现螺栓固定，无需额外现场打孔即可完成装配。渲染阶段采用了差异化材质表现方案，框架部分赋予哑光黑色金属材质，还原钢制型材经防锈喷涂处理后的真实质感，材质参数中调整了金属度与粗糙度数值，模拟工业钢材表面细微的颗粒感与弱反光特性；承载板材部分赋予半透明暗红色材质，既清晰区分板材与框架的结构边界，又能透过半透明效果展示板材后方的框架支撑结构，方便查看整体的受力传递路径。设计过程中充分考量了板架的实际使用需求，整体结构采用模块化设计思路，底架、侧框架、背框架均可拆分加工后现场组装，降低运输与安装的难度；框架杆件的排布密度经过反复优化，在保证整体承载强度满足工业物料堆放要求的前提下，尽可能减少冗余杆件的使用，控制整体构件的重量与生产成本。模型的每一处杆件交接位置都做了圆角过渡处理，避免尖锐棱角带来的生产安全隐患，同时也让整体结构的视觉效果更加流畅自然。从结构受力逻辑来看，底架承担整体的竖向载荷，通过纵横梁将载荷均匀传递到各个支撑点位，侧部与背部的斜向支撑则抵消水平方向的侧向力，避免板架在物料堆放或转运过程中出现侧倾风险，整体结构稳定性强，适配工厂车间、仓储区域的板材、型材类物料规整存放需求，可直接用于生产加工的图纸参考，也可用于仓储布局规划的三维场景搭建素材。
