四层金属网篮式落地置物收纳架

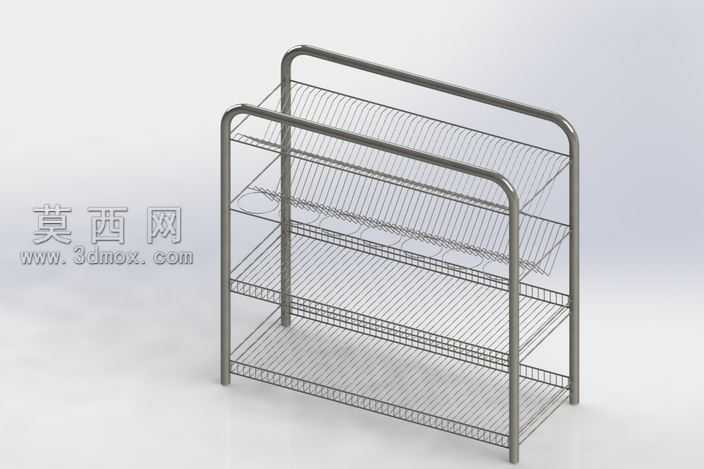

本模型为四层金属网篮式落地置物收纳架，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循实际五金置物架的生产工艺逻辑，先通过草图绘制整体外轮廓的尺寸基准，确定架体的长宽高比例、层间距参数，再通过扫描特征生成两侧的弧形弯管立柱与顶部扶手结构，弯管的圆角半径参考实际管材弯折工艺的最小弯折半径设置，避免出现工艺无法实现的锐角结构。层板部分采用网格线阵列的方式生成金属网篮结构，先绘制单根金属丝的截面轮廓，通过线性阵列生成横向与纵向的交错网丝，再对网丝边缘进行压边处理，形成四周的围边结构，防止放置的物品滑落，每一层网篮都通过焊接配合的约束关系与两侧立柱完成装配，还原实际生产中的焊接固定结构。材质渲染阶段，整体架体赋予哑光拉丝不锈钢材质，调整材质的反射粗糙度参数，模拟真实不锈钢金属的磨砂质感，网丝部分细化金属纹理，避免出现塑料感的渲染效果，场景采用柔和的漫反射光照，搭配浅灰色地面接收阴影，清晰呈现架体的层次结构与通透感。设计思路上，该置物架采用开放式四层结构，搭配弧形双扶手设计，既可以作为厨房蔬果收纳架、书房文件置物架，也可作为卫浴间洗漱用品收纳架使用，网篮式层板具备良好的透气性与沥水性，弧形扶手既可以作为推移施力点，也能避免尖锐边角造成磕碰，整体结构无多余装饰部件，所有杆件与网丝的尺寸都参考常规五金置物架的通用管材规格，模型可直接用于生产开模前的结构验证、效果展示，也可作为家居收纳场景的配套素材使用，建模过程中对所有特征进行了参数化关联，修改整体尺寸、层间距、网丝密度时可直接驱动模型更新，无需重复绘制特征，大幅提升了模型的可复用性。
