后掠式航空机翼碳纤维层压结构

　　在固定翼飞行器的结构方案推进中，机翼作为承担升力传递、燃油挂载与气动载荷分布的核心部件，其外形与铺层设计直接决定整机的飞行效率与结构安全裕度。本次呈现的后掠式机翼构件，采用大后掠角梯形平面布局，翼身沿展向平滑收窄，翼型厚度从根部向翼尖逐步递减，既满足跨音速飞行阶段降低波阻的气动需求，也兼顾了结构减重与刚度匹配的工程目标。

　　从实际应用场景来看，这类机翼结构多用于中小型高速无人机、轻型验证机或航空教学试验平台。机翼根部通过对接接头与机身主承力框连接，需将气动分布载荷、襟副翼操纵载荷以及起降阶段的冲击载荷逐层传递至机身骨架。设计过程中，首先要确定机翼的平面形状参数：根梢比、后掠角、展长与根弦长度需匹配整机的升阻比要求，翼型剖面沿展向的扭转角设置则用于抑制翼尖失速，保证大迎角飞行时的操纵稳定性。

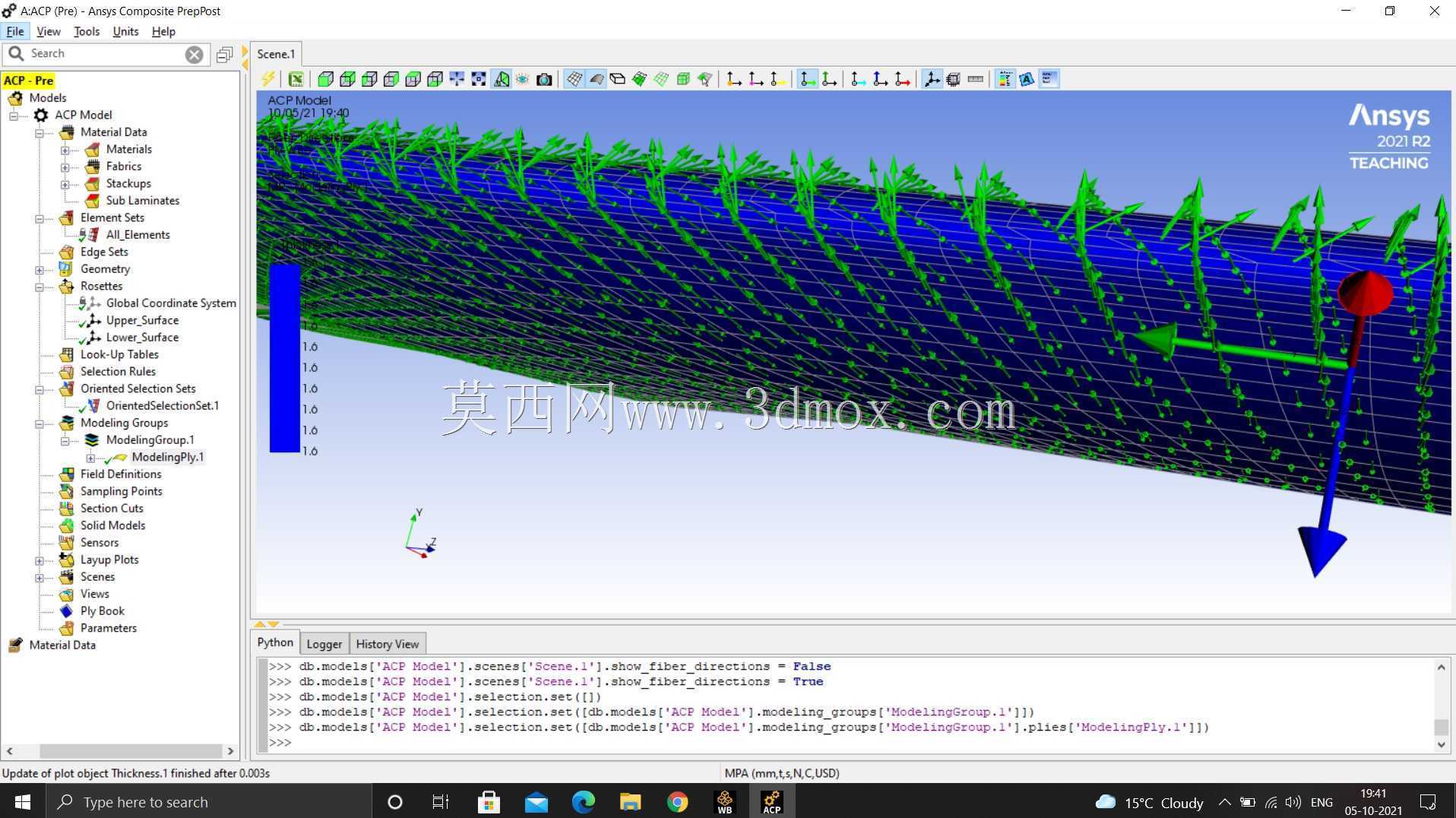

　　构件采用碳纤维增强树脂基复合材料（CFRP）层压结构成型，这一选型思路源于航空领域对高比强度、高比刚度材料的长期需求。相比传统铝合金蒙皮加翼肋的铆接结构，CFRP层压板可通过铺层方向的定向设计，让材料纤维沿主应力方向排布——机翼上壁面以承受气动吸力产生的拉应力为主，下壁面承受升力带来的压应力，铺层时分别在0°、±45°、90°方向调整纤维比例，0°铺层承担展向弯曲载荷，±45°铺层抵抗翼面剪切与扭转，90°铺层则用于平衡横向变形、控制层间应力。

　　外形与安装边界方面，机翼根部预留有与机身对接的平直安装端面，端面处需预埋金属对接接头或复合材料补强层，避免层压板在螺栓连接位置出现挤压分层。翼面沿展向设置的分段标线，对应内部翼肋的安装站位，既为蒙皮铺贴提供定位基准，也为后续襟副翼、翼尖小翼等附件的装配预留接口。翼型的最大厚度位置靠近弦长前部，符合高速翼型的压力分布特征，前缘保持圆滑连续以保证气流附着，后缘收窄为薄型结构，便于铰接操纵舵面。

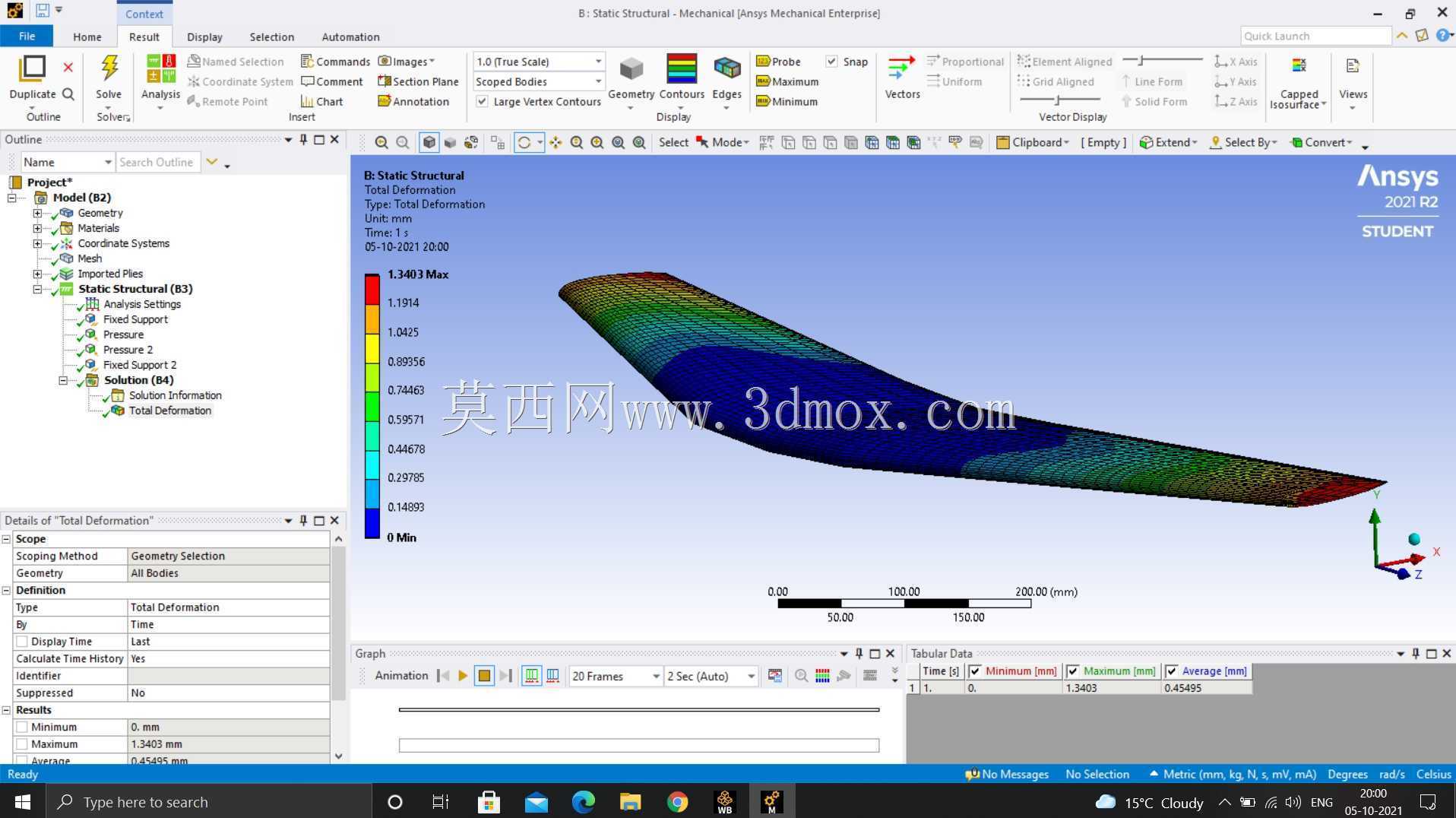

　　针对恒定载荷工况下的结构响应，层压板的总变形分析是设计验证的关键环节。在巡航工况的均布升力作用下，机翼会产生沿展向的弯曲变形与绕弦向的扭转变形，翼尖挠度需控制在允许范围内，避免变形过大导致气动外形偏离设计值、降低升阻效率；同时扭转变形会引起翼面迎角沿展向重新分布，若扭转刚度过低，可能出现气动发散等不稳定问题。通过有限元方式对层压板铺层方案进行校核，可直观得到不同载荷下的应变分布与变形云图，据此调整铺层厚度、补强根部区域，在重量与刚度之间取得平衡。

　　从制造落地角度，这类翼面通常采用热压罐成型工艺，铺贴过程中需严格控制每层的纤维方向与搭接余量，固化后对前后缘、对接面进行数控加工，保证外形精度与安装互换性。模型完整还原了机翼的气动外形与分段结构特征，可用于航空结构方案展示、复合材料铺层教学以及机翼力学性能分析的参考载体，帮助设计人员快速梳理翼面结构从气动外形到承力设计的完整逻辑。
