塞斯纳421双发通航飞机曲面数模

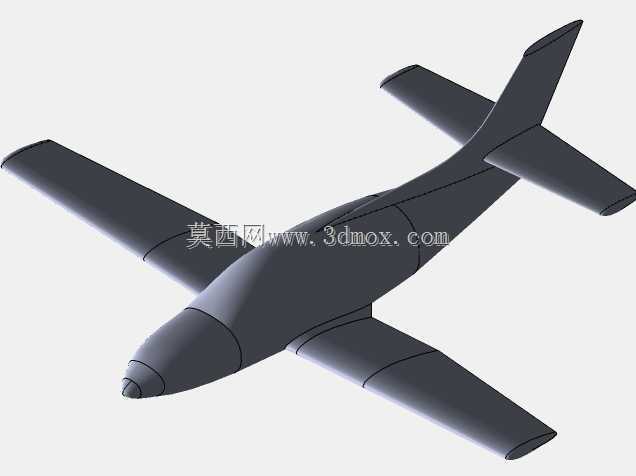

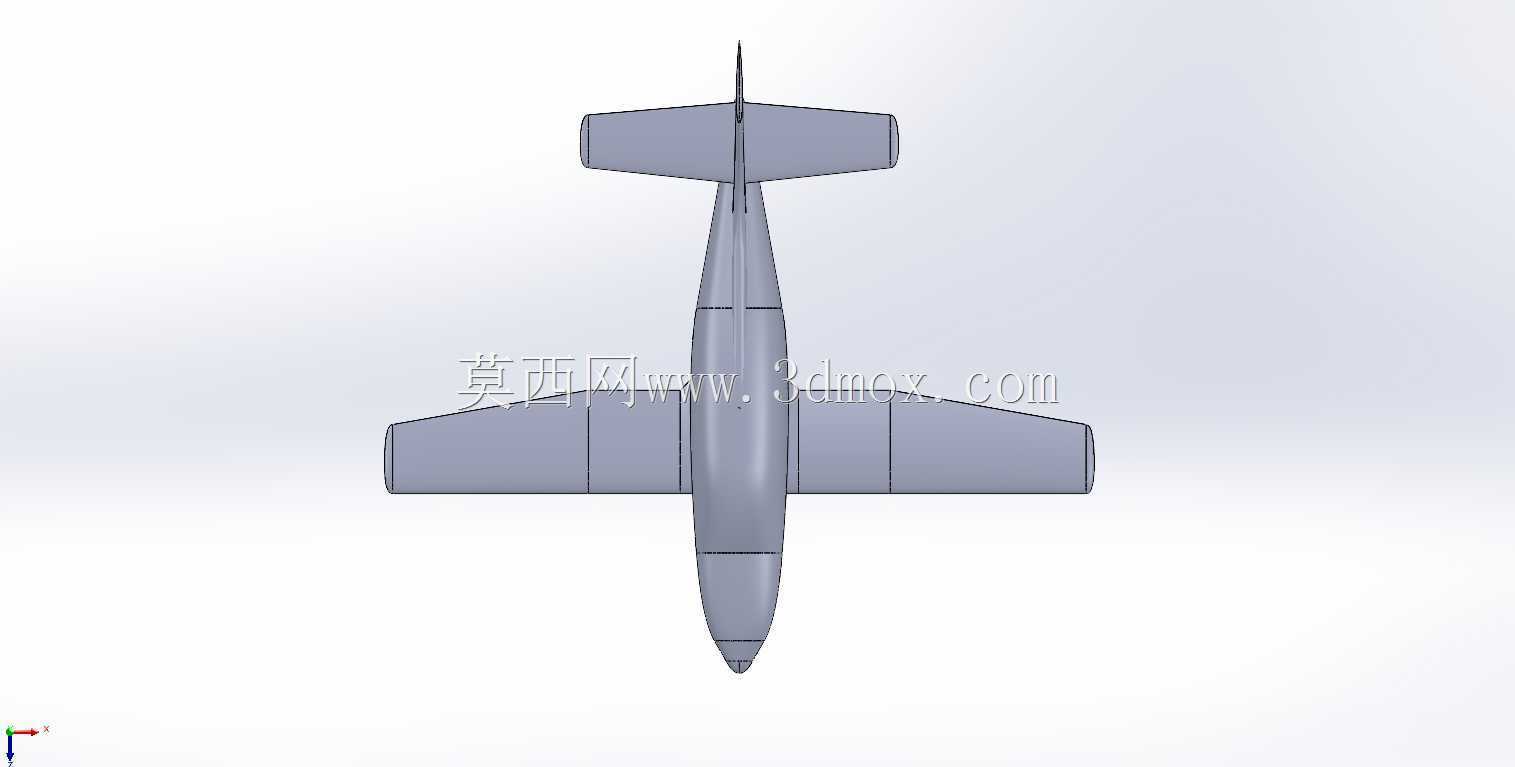

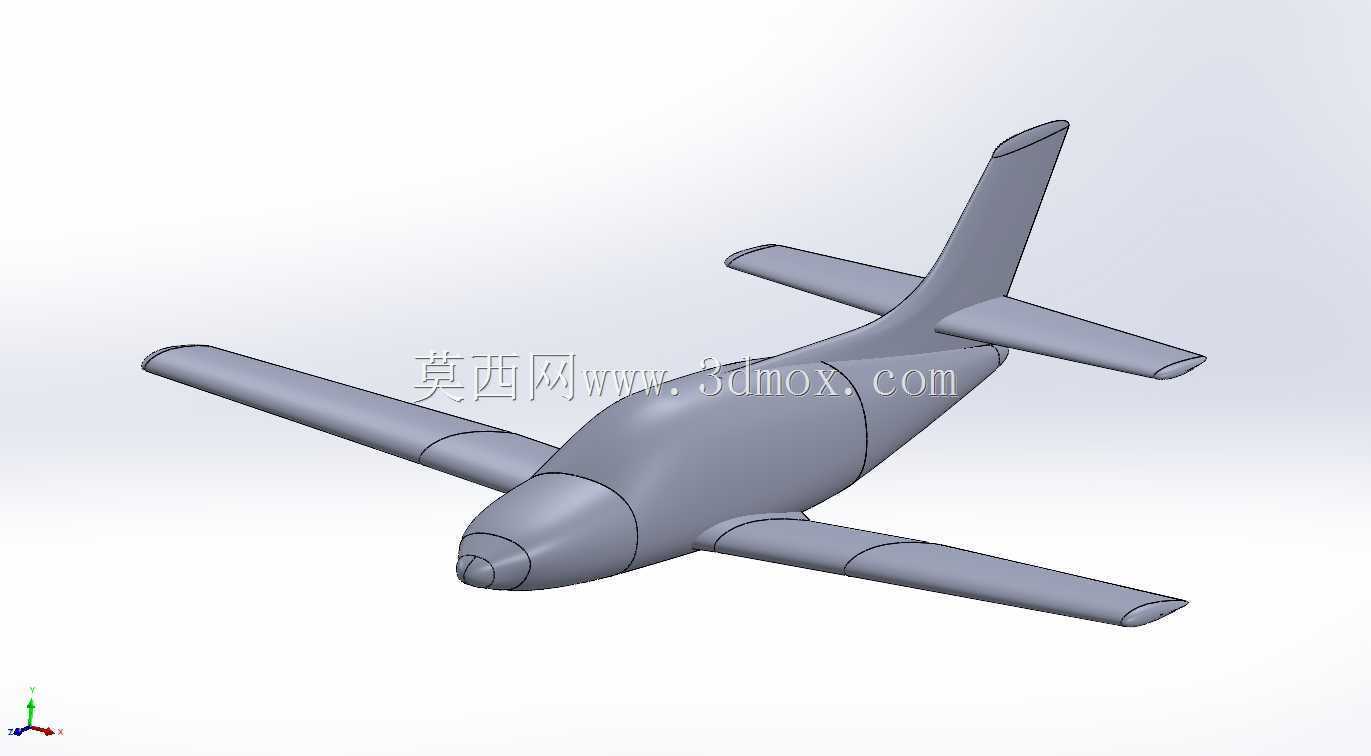

　　塞斯纳421属于轻型双发通用航空飞机，在短途公务出行、飞行训练、空中巡查、航测航拍及私人通勤场景中使用较多。整机采用低单翼、常规尾翼、前三点起落架的经典布局，机身呈流线型纺锤体，机头圆润过渡，座舱段截面饱满，可为乘员、仪表和行李提供连续内部空间；机翼从机身下部向两侧伸展，尾翼由垂直安定面与水平安定面组成，用于保证纵向和航向稳定性。

　　该数模重点还原飞机外部气动外形，适合用于航空结构认知、曲面建模练习、展示动画、教学演示、方案评审和装配参考。模型未按真实比例建立，因此在投入工程制造、风洞分析或飞行仿真前，需要依据机型手册补全翼展、机长、机高、机身直径、机翼安装角、上反角、后掠角、重心范围和起落架边界等关键尺寸。若用于展厅或教学场景，可先按目标比例统一缩放，再核对机翼、尾翼、发动机短舱和机身之间的相对位置，避免缩放后出现空间干涉。

　　机翼是外形设计的核心区域。主翼采用NACA2415翼型，该翼型具有较明确的弯度和厚度分布，适合低速通用飞机对升力、失速特性和结构容积的综合需求。建模时需要沿展向布置多个翼型截面，控制翼根到翼尖的弦长、扭转和厚度过渡，使翼面形成连续光顺曲面。机翼前缘应保持圆滑，后缘逐渐收薄，翼尖区域需避免截面突变；机翼与机身相交处要处理好融合面，保证整流区域连续，减少视觉上的折痕。尾翼使用NACA0012对称翼型，垂直尾翼主要承担航向稳定，水平尾翼负责俯仰配平，对称翼型在正负迎角下特性较均衡，适合安定面设计。

　　定制翼型通过花键（样条曲线）绘制，说明尾翼或特殊翼面并非简单采用标准圆弧或直线放样，而是依据控制点生成平滑曲线。实际建模中，翼型坐标点导入后应先进行光顺检查，剔除重复点和异常折点，再通过样条曲线连接；放样时要保证各截面站位方向一致，弦线基准统一，否则容易出现翼面扭曲。曲面完成后可通过斑马线、曲率云图和截面线检查连续性，尤其关注翼根、翼尖、尾翼前缘和机身整流段。

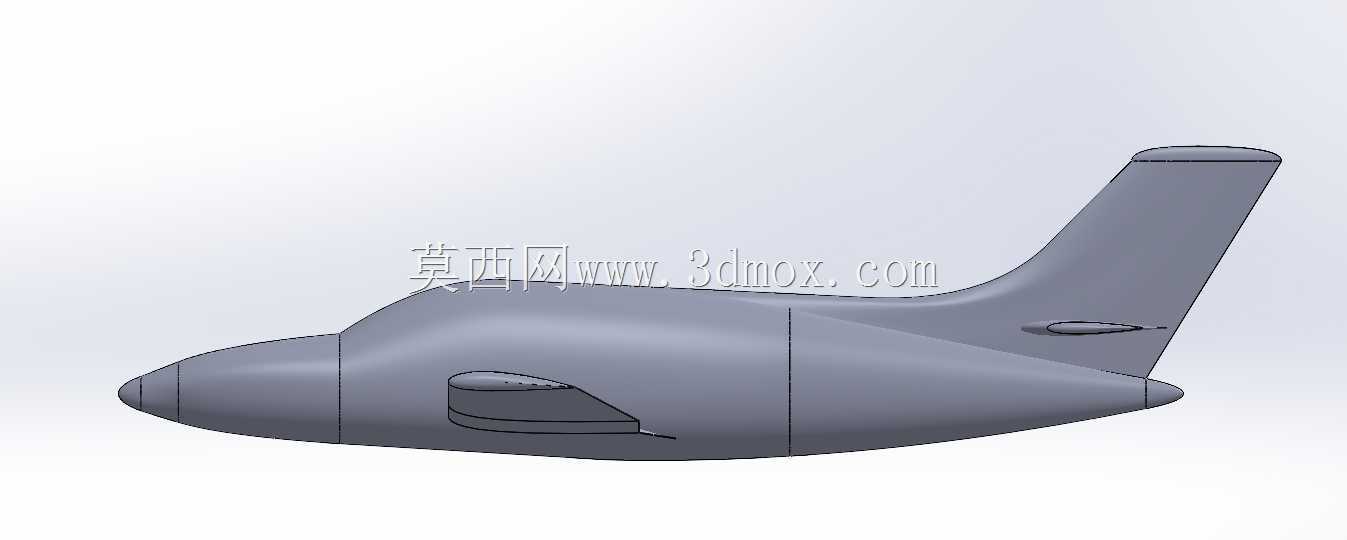

　　机身造型从机头锥开始，经座舱段、机翼对接段、尾锥逐步收缩，整体曲面应围绕纵向中心线对称构建。机头部分可采用旋转或多截面放样形成圆润外形；座舱区域需要兼顾视野和内部空间，曲面曲率变化较大；尾锥较长，应缓慢收细，以维持流线形态。机身与机翼、尾翼的交接区域不能只做简单布尔拼接，需增加整流特征或过渡曲面，使外形更接近真实飞机。发动机短舱、螺旋桨、风挡、舱门、舷窗、起落架等细节在本模型中未完整表达时，可作为后续深化内容：短舱应贴合机翼前缘或机身两侧布置，螺旋桨旋转半径需与地面间隙、短舱外形和发动机轴线匹配；起落架收放或支撑结构要校核轮胎包络、转向角和停机姿态。

　　从安装边界看，飞机数模常用于虚拟展厅时，需要在机身周围留出机翼展长、尾翼高度和螺旋桨旋转盘的空间；用于装配平台或维修教学时，还应预留登机、检查口盖、发动机维护和起落架收放的操作区域。若后续转入3D打印，需将非比例模型调整到明确缩放比，并加厚薄壁翼面、分割大尺寸机翼、增加定位销和支撑面；若用于CFD分析，则应封闭曲面、删除装饰线、补齐发动机短舱和操纵面，并重新定义翼型坐标与重心。

　　设计思路上，这类飞机外形不是孤立零件堆叠，而是围绕气动布局、结构空间和使用场景协同形成：低单翼便于起落架布置和机翼结构连接，双发布局提升任务可靠性，常规尾翼降低理解和建模难度，流线机身降低阻力并改善外观。数模搭建时应先确立机身基准面、机翼站位和尾翼站位，再完成翼型曲线、骨架曲面和主体放样，最后检查各部件对称度、曲面连续性和整体比例。对于结构设计人员，该模型可作为轻型飞机外形方案、航空教具或曲面训练案例；对于选型和仿真人员，它更适合作为外观级数字样机，后续需补充真实尺寸、内部骨架、系统布置和材料属性后，才能服务于更深入的工程验证。
