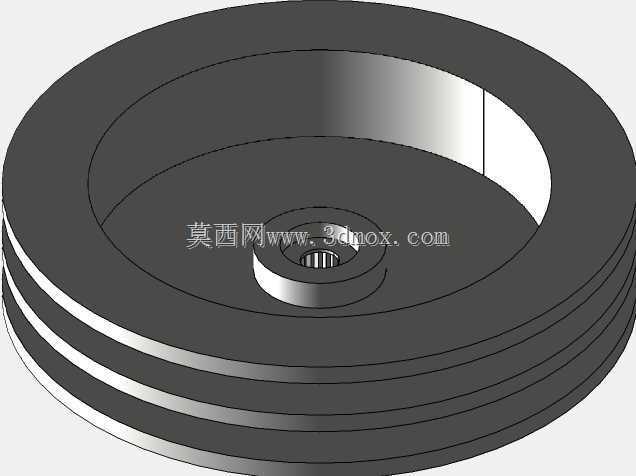

五十毫米直径双环槽绞车导向滑轮

　　该滑轮结构面向绞车、卷扬牵引、小型起重导向以及绳索改向布置场景，主要承担钢丝绳或柔性牵引绳的承托、导向与换向任务。在设备实际使用中，绳索从卷筒引出后往往不能直接沿受力方向运行，中间需要经过固定支架、臂架端部或张紧机构，滑轮便安装在这些转折位置，使绳索在规定包角内平稳绕行，减少绳股与机架棱角之间的摩擦和挤压。双环槽外形适合多道绳路并列布置，也可在紧凑空间内完成两次导向，使牵引路径更加规整。

　　从功能特性看，轮体外缘设置连续环槽，槽底圆弧与绳索外径相匹配，工作时绳体落在槽内，受侧向力时不易脱槽。轮缘外侧保留足够壁厚，能够承受绳索张力带来的径向压力；轮体中部采用盘状封闭结构，相比单薄辐条形式，在低速重载、粉尘较多或野外牵引工况下具有更好的抗变形能力。中心区域设置轮毂与轴孔，用于穿装转轴或衬套，轮毂向两侧凸出，可与支架侧板、轴承位或隔套形成明确安装边界。轴孔附近的加强过渡使扭矩和径向载荷能够从绳槽区域顺畅传递到支承位置，避免局部应力集中。

　　设计思路上，这类零件不能只关注外径轮廓，绳槽半径、槽间距、轮缘厚度和轮毂高度需要协同确定。绳索受拉时会对槽底产生法向压力，若槽底过浅，绳索在进出轮槽时容易跳动；若槽间距过小，并列绳路可能相互摩擦；若轮毂长度不足，支架侧板间距和垫圈位置就难以稳定约束。该结构以直径五十毫米的轮体为基础，在外缘形成双槽布置，在保持小尺寸的同时提供两次绕绳或并列导向能力，适合轻型绞车、实验台架、牵引机构以及教学演示装置使用。

　　外形尺寸与安装边界方面，轮盘直径决定绳索最小绕行轨迹，设计时应结合绳索允许弯曲半径校核，避免绳股因反复小半径弯折而提前失效。轮体轴向宽度由两道绳槽、槽间凸缘和两侧挡边共同决定，安装时需要在支架两侧预留侧板厚度、垫圈或轴承位置。中心轴孔与转轴之间可根据工况选择直接滑动配合、加装铜套或配置微型轴承；低速轻载场景可采用简单销轴支承，频繁转动或要求降低摩擦损失时，则应在轮毂内预留轴承安装空间。

　　建模过程中，轮体可先通过旋转特征建立基本盘形轮廓，再对外缘绳槽进行环切或旋转切除，使槽底圆弧、槽壁倾角和外侧挡边一次成型。中心孔、轮毂端面和环形加强区域应保持同轴关系，后续工程图中需标注外径、槽位中心距、孔径、轮毂长度及关键圆角。轮槽表面应避免尖锐棱边，槽底过渡圆角可降低绳索局部压痕；轮毂与轮盘交接处宜设置平滑过渡，以改善铸造、机加工或三维打印成型时的应力分布。

　　在整机布置时，滑轮轴线应与绳索进出方向保持合适几何关系，尽量使绳体在槽内居中运行。支架设计需限制轮体轴向窜动，同时保证转动自由；润滑、防尘和维护空间也应在安装边界内考虑。若用于重载绞车，还需结合绳索直径、额定张力、包角和安全系数复核轮缘强度及销轴承载能力；若用于轻载导向，则该结构的紧凑双槽形式能够减少零件数量，使绳路布置更加简洁。
