双轴伺服倾斜调姿载台结构

　　这套双轴倾斜调姿载台，核心是为带螺旋桨的无刷直流动力单元提供两个正交方向的角度偏转能力，在小型垂直起降飞行器、旋翼姿态试验台、小型推进系统风洞测试工位里，这类机构承担着把动力输出端的推力矢量从固定轴向拆解为两个可控倾角的作用，不需要改动旋翼本身的桨距结构，仅通过载台整体的俯仰、横摆偏转，就能完成推力方向的连续调整。

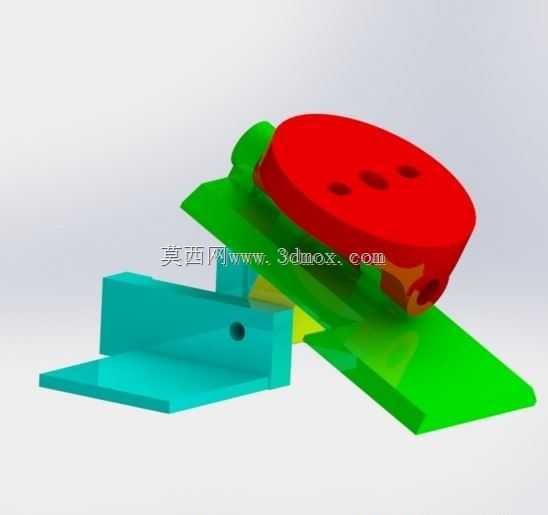

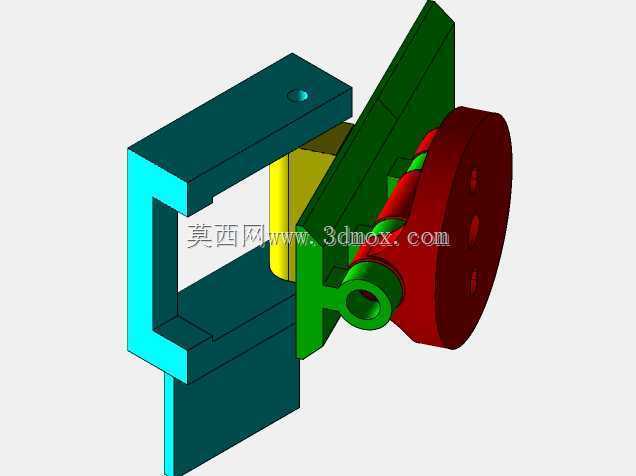

　　从实际装配边界来看，整套机构分为三个层级的支撑结构：最下方是固定基座，采用L型折弯的安装座形式，底板预留了整机与试验台架、飞行器机身框架连接的固定孔位，立板上开出铰接销轴的装配孔，作为第一旋转轴的支撑基准；中间层是十字交叉布置的摆动托架，绿色的摆架一方面通过第一组铰接副和底部基座相连，承载绕X轴的俯仰转动，另一方面在垂直方向预留第二组铰接位，和上层载台形成绕Y轴的横摆转动连接；最上层的红色安装平台是动力单元的直接安装面，台面上加工出三个沿圆周分布的安装孔，对应无刷电机的标准安装孔距，电机落座后可以直接用紧固件锁死，平台侧边的铰接耳和下层摆架的轴位精准配合，两个旋转轴的轴线在平台中心附近交汇，让偏转运动的回转中心尽可能靠近旋翼的推力作用点，减少偏载力矩。

　　设计思路上，这套机构没有采用复杂的齿轮减速或者万向节结构，而是用两组正交布置的铰接摆臂，分别对接两台伺服电机的输出端：每台伺服电机通过连杆或者直连摆臂驱动对应轴系的转动，两个轴的运动完全解耦，控制逻辑里只需要给两个伺服通道分别发送角度指令，就能合成出空间内任意方向的倾斜姿态，角度控制的线性度很好，也不存在多连杆机构的运动干涉死区。在VTOL飞行器的测试场景中，这套机构可以直接替代旋翼的固定安装座，在地面台架试验阶段快速验证不同倾角下的推力分配、姿态响应特性，不需要反复拆装调整电机安装角度；装入小型验证机之后，也可以作为矢量推力的执行机构，在起降阶段调整旋翼推力方向，补偿侧风干扰，或者在过渡飞行阶段调整动力指向，提升姿态控制的冗余度。

　　结构的尺寸适配方面，上层安装平台的开孔间距匹配主流小型BLDC电机的安装规格，平台的轮廓尺寸刚好容纳电机定子的安装法兰，不会和旋转的螺旋桨发生干涉；下层摆架的摆动行程经过限位校核，两个方向的最大倾斜角度范围内，摆臂、基座、上层平台三者之间不会出现碰撞，铰接位置的销轴孔径和常用的微型伺服舵机输出轴尺寸匹配，不需要额外定制转接件。基座的底板平面度作为整个机构的安装基准，装配时先把基座固定在水平台面上，再依次装入下摆臂铰接轴、上摆架铰接轴，最后锁附电机安装板，整个装配过程不需要复杂的工装调整，两个旋转轴的正交度通过摆架的加工尺寸直接保证，后续维护时拆开铰接销轴就能单独更换伺服驱动单元，不需要拆解整个载台。

　　实际工况里，旋翼运转产生的振动会直接传递到倾斜机构上，因此各层摆架的支撑筋位都做了加厚处理，铰接位置的接触面积足够大，避免长时间振动出现轴孔松旷；机构整体的重量经过控制，在保证结构刚度的前提下尽可能缩小摆臂的多余体积，降低运动部分的转动惯量，让伺服驱动的响应速度更快，角度调整的跟随性更好，既可以用于地面动力测试的固定工位，也能够适配机载场景的重量约束。
